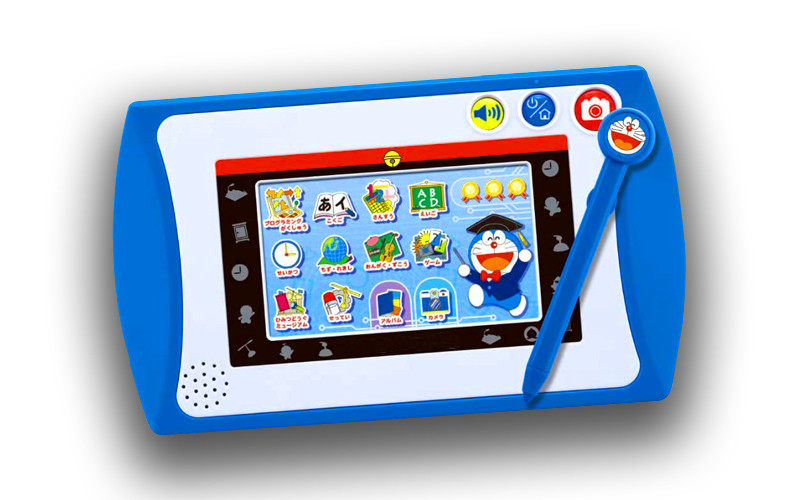

Объедините с клиентами для того чтобы подгонять ЭКРАН ИГРЫ TFT LCD для игрушек детей

May 20, 2021

последний случай компании о Объедините с клиентами для того чтобы подгонять ЭКРАН ИГРЫ TFT LCD для игрушек детей

Объедините с клиентами для того чтобы подгонять ЭКРАН ИГРЫ TFT LCD для игрушек детей

информация 1.General дисплея TFT LCD для игрушки



ДЕТАЛЬ СТАНДАРТНЫЕ ЗНАЧЕНИЯ БЛОКИ
Тип LCD 4.3'' TFT --
Расположение точки 480 (RGB) ×272 точки
Массив цветного поглотителя Нашивка RGB вертикальная --
Режим работы монитора TN/передача/нормально белое --
Осматривая направление 12 часа --
Направление заворота серого масштаба 6 часов --
Водитель IC   --
Размер модуля 105,5 (W) ×67.2 (H) ×4.1 (T) mm
Активная область 95,04 (W) ×53.856 (H) mm
Тангаж точки 0,198 (W) ×0.198 (H) mm
Интерфейс интерфейс 24-bit параллельный RGB --
Рабочая температура -20 | +70
Температура хранения -30 | +80 --
Задний свет Белое СИД 7
Вес TBD --




ПРИМЕЧАНИЯ:
ТИП 1.DISPLAY: 4,3" TFT
НАПРАВЛЕНИЕ 2.VIEWING: 12:00
НАПРАВЛЕНИЕ ЗАВОРОТА МАСШТАБА 3.GRAY: 6:00
РЕЖИМ 4.POLARIZER: TRANSMISSIVE/POSITIVE
5.OPERATING TEMP: -20°C~+70°C
6.STORAGE TEMP: -30°C~+80°C
ДОПУСК 7.UNMARKER: ±0.20
8.REQUIREMENTS НА ОХРАНЕ ОКРУЖАЮЩЕЙ СРЕДЫ: RoHS









описание 2.Interface



Pin Символ Описание.
1 VLED- СИД освещает контржурным светом (катод).
2 VLED+ СИД освещает контржурным светом (анод).
3 GND Земля.
4 VDD Электропитание.
5~12 R0~R7 Красные данные.
13~20 G0~G7 Зеленые данные.
21~28 B0~B7 Голубые данные.
29 GND Земля.
30 PCLK Сигнал ввода часов точки. Запирать на задвижку входные данные на своем поднимая крае.
31 DISP Дисплей включено-выключено.
32 HSYNC Входной сигнал строчной синхронизации. Отрицательная полярность.
33 VSYNC Входной сигнал вертикальной синхронизации. Отрицательная полярность.
34 DE Данные включают входной сигнал. Активный максимум для того чтобы включить шину данных входного сигнала.
35 NC NC.
36 GND Земля.
37 XR Право TP.
38 YD Дно TP.
39 XL TP вышел.
40 YU TP вверх.







максимальные оценки 3.Absolute





Деталь Символ MIN. Максимальный. Блок
Сетноая-аналогов подача напряжения VDD -0,3 5 V
Ввод напряжения Vin -0,3 VDD+0.3 V
Рабочая температура ВЕРХНЯЯ ЧАСТЬ -20 70 °C
Температура хранения TST -30 80 °C
Влажность хранения HD 20 90 %RH





Характеристики 4.DC





Деталь Символ MIN. Тип. Максимальный. Блок Примечание
Сетноая-аналогов подача напряжения VDD 3 3,3 3,6 V -
Высокое напряжение входного сигнала VIH 0.7VDD - VDD V Штыри цифрового входного сигнала
Низшее напряжение входного сигнала VIL GND - 0.3VDD V Штыри цифрового входного сигнала
Высокое напряжение выхода VOH VDD-0.4 - VDD V Штыри цифрового данного
Низшее напряжение выхода VOL. GND - VDD+0.4 V Штыри цифрового данного
Течение утечки I/O ILI -1 - 1 uA -



характеристики 5.Timing

Силы последовательность ДАЛЬШЕ

6.Power С последовательности

7.Backlight Charasterics



Деталь Символ МИНУТА ТИП МАКС БЛОК Условие испытаний
Подача напряжения Vf 20,3 22,4 24,5 V If=20mA
Поставка настоящая Если - 20 30 мамы -
Светящая интенсивность
для LCM
- 150 200 - Cd/m2 If=20mA
Единообразие для LCM - 80 - - % If=20mA
Время жизни - 20000 - - Hr If=20mA
Осветите цвет контржурным светом Белый



меры предосторожности 8.Handling
(1) способ установки

Панель LCD модуля SC LCD состоит из 2 тонких стеклянных пластинок с поляризовывает что
легко быть поврежденным. И в виду того что модуль в так построенный о был зафиксирован путем использовать подходящие отверстия
в плате с печатным монтажом.
Весьма забота должна быть необходима при регуляции модулей LCD.



(2) предосторежение LCD регулируя и очищая
Очищая поверхность дисплея, используйте мягкую ткань с растворителем
[порекомендовал ниже] и оботрите слегка
алкоголь изопропила
алкоголь этиловый
Не оботрите поверхность дисплея с сухими или трудными материалами которые повредят поляризатор
поверхность.
Не используйте следующий растворитель:
вода
Aromatics
Не оботрите зону пусковой площадки ITO с сухими или трудными материалами которые повредят картины ITO
Не используйте следующий растворитель на пусковой площадке или не предотвращайте его от быть загрязненным:
поток паяя
хлор (Cl), Salfur (s)
Если товары были отправлены без быть, то sili8con покрыло на пусковой площадке, картинах ITO смогло быть повреждено
должный к корозии с течением времени.
Если корозия ITO случиться путем мисс-регуляция или использование некоторых материалов как хлор (CI),
Salfur (s) от клиента, ответственности на клиенте.

(3) предосторежение против статической обязанности

Модуль LCD использует водителей LSI C-MOS, поэтому мы порекомендовали что вы:
Подключите любой неиспользованный терминал входного сигнала с Vdd или Vss, не делает входной сигнал любые сигналы перед силой
повернул дальше, и смололо ваше тело, работу/районы сосредоточения, сборочное оборудование для защиты против
статическое электричество
(4) пакующ
модуль использует элементы LCD и должен быть обработан как таковой.
избегает интенсивных удара и падений от высоты.
для предотвращения модулей от ухудшения, не работает или хранить они подвергл сразу действию
солнечность или высокая температура/влажность
(5) предосторежение для деятельности

Непременное состояние для того чтобы управлять LCD в определенный предел напряжения тока с
более высокое напряжение тока после этого предел причиняет более короткую жизнь LCD.
электрохимическая реакция должная к ухудшению качества постояннотокового LCD причин нежелательному, так
что польза постояннотокового привода следует избежать.
время на ответ весьма будет задержано на более низкой температуре после этого работать
диапазон температур и с другой стороны на более высокой температуре LCD как темный цвет внутри
они. Однако те явления не значат неисправность или из заказа с LCD,
что придет назад в определенную температуру деятельности.
если область показа нажата крепко во время деятельности, то, некоторый шрифт ненормально будет показано
но оно возобновляет нормальное состояние после поворачивать раз.
небольшая роса депозируя на терминалах причина для электрохимической реакции приводящ внутри
терминальная открытая цепь.
Использование под максимальной рабочей температурой, 50%Rh или более менее необходимо.

(6) хранение

В случае хранить в течение длительного периода времени например, в течение многих лет для цели или
польза замены, следующие пути порекомендована.
хранение в сумке полиэтилена с отверстием загерметизировало для того НОП не зарегистрировать свежий воздух внешний в его.

И без осушителя.
не устанавливая в темном месте где никакую выдержку сразу солнечный свет ни свет держа
диапазон температур хранения.
храня без касания на поверхности поляризатора что-нибудь еще.
[Порекомендованы, что хранит они по мере того как они содержались во внутреннем контейнере во время доставки от нас

(7) безопасность
оно recommendable для того чтобы разбить поврежденные или ненужные LCD в части и моет жидкость
кристаллический тем из растворителей как ацетон и этанол, который следует сгореть вверх позже.
когда любая жидкость протекала из поврежденной стеклянной клетки приходит в контакте с вашими руками, пожалуйста
помойте его хорошо с мылом и водой








Информация о дисплее CH430WQ08-FPC-CTFT LCD





МОДЕЛЬ НЕТ.

CH430WQ08A-T

Тип модуля 4,3" TFT + RTP
Режим работы монитора TN/Transmissive/нормально белое
Количество точек 480*3 (RGB) *272
Осматривая направление 12 часа
Размер модуля 105,5 (w) *67.2 (h) *4.1 (t) mm
Зона TFT активная 95,04 (w) *53.856 (h) mm
Интерфейс RGB
Luminace 300cd/m2
