Экран Tft матрицы точки модуля 280cd/m2 дисплея Mcu Spi 3.5in Tft Lcd
|
Подробная информация о продукте:
|
|
| Место происхождения: | Шэньчжэнь, Китай |
|---|---|
| Фирменное наименование: | OEM |
| Сертификация: | ROHS 、ISO9001 、CE |
| Номер модели: | CH144T006A |
|
Оплата и доставка Условия:
|
|
| Количество мин заказа: | 2 ПК |
| Цена: | / |
| Упаковывая детали: | Все продукты упакованы в правом пути держать его безопасный. Для небольших размеров продуктов мы ис |
| Время доставки: | 7 - 15 рабочих дней |
| Условия оплаты: | T/T |
| Поставка способности: | 200К ПК/месяц |
|
Подробная информация |
|||
| Вес: | TBD g | Расположение точки: | 128x3 (RGB) x128 |
|---|---|---|---|
| Задний свет: | СИД 2White | Массив цветного поглотителя: | Нашивка RGB вертикальная |
| Температура хранения: | -30~+80 | Рабочая температура: | -20~+70 |
| Режим работы монитора: | TN/Transmissive/нормально белое | Интерфейс: | интерфейс 8-bit8080-seriessystem |
| Осматривая направление: | 6o'clock | Dotpitch: | 0,1992 (W) ×0.207 (H) |
| Оттенки серогоИнверсияНаправление: | 12o'clock | Активная область: | 25,4976 (W) ×26.496 (H) |
| Высокий свет: | 1,44 мини дюйма дисплея Tft Lcd,Дисплей CH700WV02A-CTP мини Tft Lcd |
||
Характер продукции

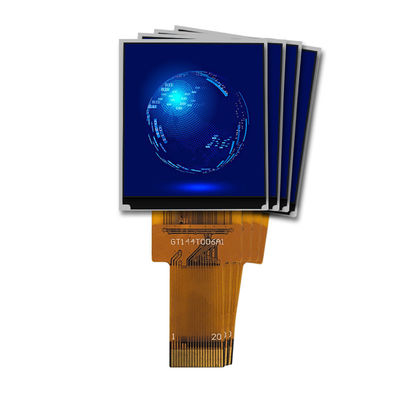

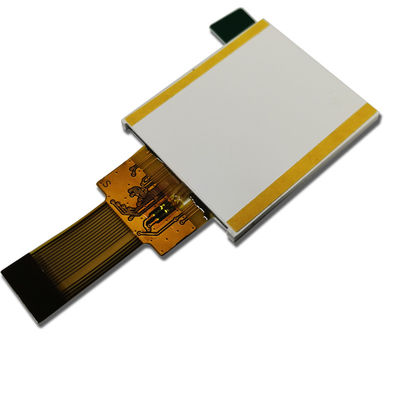

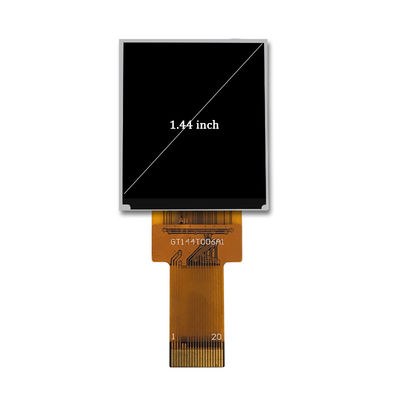

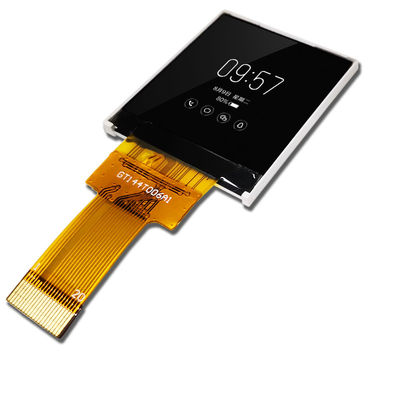

1,44 мини дюйма разрешения поставки 128x128 фабрики модуля дисплея Tft Lcd
Панель экрана дисплея Tft Lcd
Абсолютный максимум оценок
| Деталь | Деталь | MIN. | Максимальный. | Блок |
| Напряжение тока AnalogSupply | VDD | -0,3 | 4,6 | V |
| Ввод напряжения | Vin | -0,3 | VDD+0.3 | V |
| Рабочая температура | ВЕРХНЯЯ ЧАСТЬ | -20 | 70 | °C |
| Температура хранения | TST | -30 | 80 | °C |
| Влажность хранения | HD | HD | 90 | %RH |
Характеристики DC
| Деталь | Символ | Минута | Type.Max. | Блок | Примечание |
| Напряжение тока AnalogSupply | VDD | 2,5 | 3,3 | V | |
| Высокое напряжение входного сигнала | VIH | 0.7VDD | VDD | V | Штыри цифрового входного сигнала |
| Низшее напряжение входного сигнала | VIL | GND | 0.3VDD | V | Штыри цифрового входного сигнала |
| Высокое напряжение выхода | VOH | 0.8VDD | VDD | V | Digitaloutputpins |
| Низшее напряжение выхода | VOL. | GND | 0.2VDD | V | Digitaloutputpins |
| Течение утечки I/O | ILI | -0,1 | 0,1 | uA |
Дисплей модельное CH144T006A ChengHao жидкость транзистора тонкого фильма матрицы цвета активная (TFT)
кристаллический дисплей (LCD) который использует аморфический кремний TFT как переключая прибор. Эта модель com
- представил панели TFT LCD, управляя IC, a освещает контржурным светом и FPC.
Это TFT LCD имеет 1,44 (дюйм вертикального экрана) раскосно измерило активную область показа с
Разрешение 128*3RGB*128.
Водитель использовал для этого проекта St7735s или совместим и может показать цвета 65K мимо
R.G.B. сигнал ввода. Водитель установлен на стекле и соединении через inclu FPC
- звените компоненты для того чтобы управлять модулем дисплея.
К тому же, FPC можно также подгонять согласно требованиям клиента, как дорабатывает
- ing освещает контржурным светом и структура FPC, определение интерфейса, etc.
Соответствие & галоид RoHS свободные.
| Тип модуля | Область показа | Режим работы монитора |
| 1,44 дюйма | 25,50 * 26,50 mm | Нормально белый IPS, Transmissive |
| 1,44 дюйма | 25,50 * 26,50 mm | Нормально белый TN, Transmissive |
| 1,50 дюйма | 29,76 * 22,32 mm | Нормально черный IPS, Transmissive |
| 1,54 дюйма | 27,72 * 27,72 mm | Нормально черный IPS, Transmissive |
| 1,54 дюйма | 27,74 * 27,74 mm | Нормально черный IPS, Transmissive |
| 1,77 дюйма | 28,03 * 35,04 mm | Нормально белый TN, Transmissive |
| 1,80 дюйма | 28,03 * 35,04 mm | Нормально белый TN, Transmissive |
| 2,00 дюйма | 30,60 * 40,80 mm | Нормально белый TN, Transmissive |
| 2,10 дюйма | Круговая область показа | Нормально белый IPS, Transmissive |
| 2,31 дюйма | 46,75 * 35,06 mm | Нормально белый TN, Transmissive |
| 2,40 дюйма | 36,72 * 48,96 mm | Нормально белый TN, Transmissive |
| 2,40 дюйма | 36,72 * 48,96 mm | Нормально белый IPS, Transmissive |
| 2,80 дюйма | 43,20 * 57,60 mm | Нормально белый TN, Transmissive |
| 2,80 дюйма | 43,20 * 57,60 mm | Нормально белый IPS, Transmissive |
| 3,00 дюйма | 36,72 * 65,28 mm | Нормально черный IPS, Transmissive |
| 3,20 дюйма | 48,60 * 64,80 mm | Нормально белый TN, Transmissive |
| 3,50 дюйма | 70,08 * 52,56 mm | Нормально белый TN, Transmissive |
| 3,50 дюйма | 70,08 * 52,56 mm | Нормально черный IPS, Transmissive |
| 4,00 дюйма | 51,84 * 86,4 mm | Нормально черный IPS, Transmissive |
| 4,00 дюйма | 71,86 * 70,18 mm | Нормально черный IPS, Transmissive |
| 4,30 дюйма | 95,04 * 53,86 mm | Нормально белый TN, Transmissive |
| 4,30 дюйма | 95,04 * 53,86 mm | Нормально черный IPS, Transmissive |
| 5,00 дюйма | 110,88 * 62,83 mm | Нормально белый TN, Transmissive |
| 5,00 дюйма | 108,00 * 64,8 0mm | Нормально черный IPS, Transmissive |
| 5,50 дюйма | 68,04 * 120,96 mm | Нормально черный IPS, Transmissive |
| 6,00 дюйма | 74,52 * 132,48 mm | Нормально черный IPS, Transmissive |
| 7,00 дюйма | 154,08 * 85,92 mm | Нормально белый TN, Transmissive |
| 7,00 дюйма | 153,6 * 90 mm | Нормально белый TN, Transmissive |
| 7,00 дюйма | 154,21 mm * 85,92 mm | Нормально черный IPS, Transmissive |
| 8,00 дюйма | 107,64 * 172,22 mm | Нормально черный IPS, Transmissive |
| 9,00 дюйма | 196,61 * 114,15 mm | Нормально белый TN, Transmissive |
| 10,1 дюйма | 135,36 * 216,58 mm | Нормально черный IPS, Transmissive |
