4,3 экран касания дюйма TFT NT35510 480*800 небольшой LCD для машины POS

Характер продукции

4,3 экран касания дюйма TFT NT35510 480*800 небольшой LCD для машины POS

4,3 OEM дисплея дисплея NT35510 480*800 Lcd касания дюйма TFT для машины Pos

1. Спецификация

2. Описание

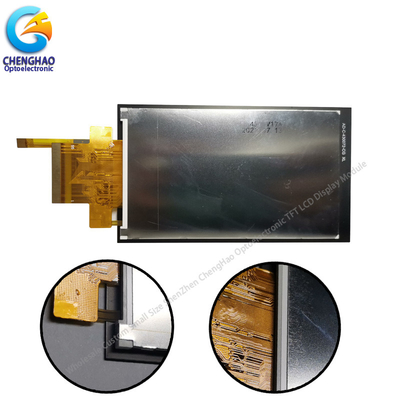

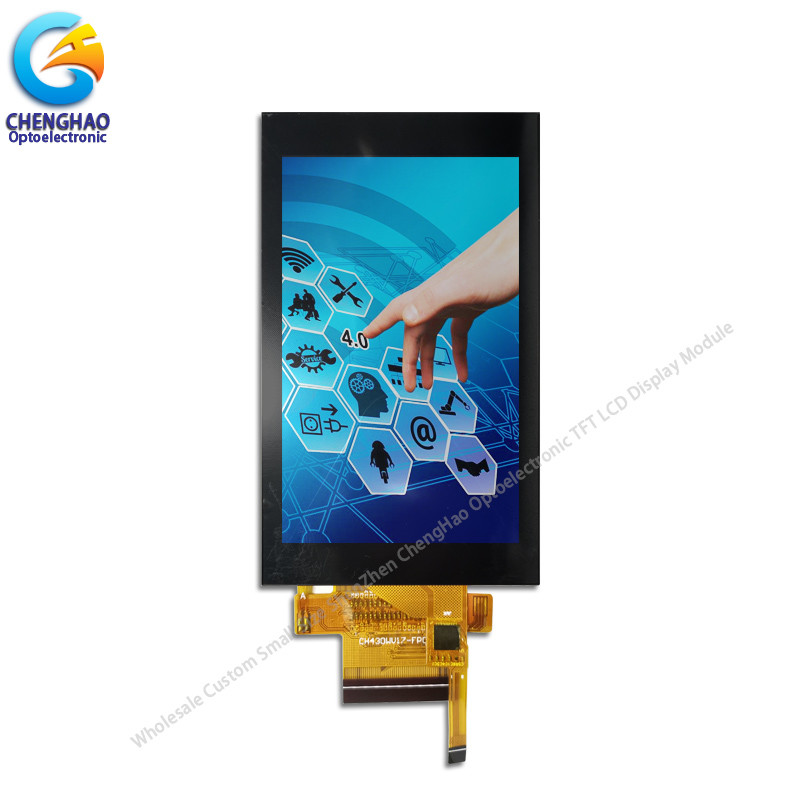

Дисплей модельное CH430WV17A-CT ChengHao жидкокристаллический дисплей транзистора тонкого фильма матрицы цвета активный (TFT) (LCD) который использует аморфический кремний TFT как переключая прибор. Эта модель составлена панели TFT LCD, управляя IC, высокая яркость освещает контржурным светом, емкостные сенсорная панель и FPC.

Это TFT LCD имеет 4,3 (16: 9) дюйм раскосно измерил активную область показа с разрешением WVGA (480 горизонтального вертикальным пикселом 800).

Водитель использовал для этого проекта NT35510 или совместим и может показать цвета 16M 24 сигналами ввода бита R.G.B. Водитель установлен на стекле и соединении через FPC включая компоненты для того чтобы управлять модулем дисплея. Интерфейс RGB поддержки.

К тому же, FPC можно также подгонять согласно требованиям клиента, как дорабатывать освещает контржурным светом и структура CTP, определение интерфейса, etc.

Соответствие & галоид RoHS свободные.

3. Чертежи

Примечания:
(1) тип дисплея: TFT
(2) осматривая направление: Все
(3) привод IC Lcd: NT35510
(4) режим поляризатора: IPS/Transmissive/NormallyBlack
(5) работая Temp: -20~70 ℃
(6) Temp хранения: -30~80 ℃
(7) допуск Unmarker: ±0.20
(8) защита: ROHS

4. Быстрая деталь

* имя LCD: 4,3 OEM дисплея дисплея NT35510 480*800 Lcd касания дюйма TFT для машины Pos
* номер детали: CH430WV17A-CT
* размер.: 4,3 дюйма
* с сенсорной панелью или не: Да
* тип касания: Емкостный
* тип дисплея: TFT
* цвета дисплея: 16.7M
* разрешение (пикселы): точки 480x800

* тангаж пиксела: 0,117 (w) ×0.117 (h) mm
* осматривая направление: Весь угол наблюдения
* регулятор IC: NT35510
* режим работы монитора: IPS/Transmissive/NormallyBlack
* общий размер: 66,26 (w) ×113.9 (h) ×3.35 (t) mm
* зона TFT/CTP активная: 56,16 (w) ×93.6 (h) mm

* яркость: 400 cd/m2
* контраст: 800:1
* тип интерфейса: интерфейс 8-/16-/18-/24-biti80-system
Интерфейс SPI+16-/18-/24-bitRGB
MIPI DSI
 * Pin НЕТ: 20pins
* тангаж Pin: 0.5mm
* соединяясь тип: Тип соединителя
* ввод напряжения: 3.3V
* осветите тип и цвет контржурным светом: СИД освещает контржурным светом/белый
Осветите контржурным светом: СИД 8White в сериале
If=20mA, Vf =25.6
* жизненный период СИД: 20000h

5. Применение

Продукты широко используемые вообще сообщения, бытовые приборы, промышленный контроль, медицинское оборудование, машины POS, аппаратуры, метры, навигация GPS, цифровые рамки фото, netbooks, финансовая электроника, электроника связи, бытовая электроника, приборы информации, культура, образование, спорт и развлечения, поле etc. Как машина посещаемости, прибор отпечатка пальцев, машина управления доступом, машина запаса, рация, видео- дверной звонок, обучающаяся машина, машина чтения пункта, навигатор GPS, и так далее.

6. Проверка качества продуктов

(1) высококачественный поставщик сырья:
гарантия после-продаж и долгосрочный стабилизированный поставщик, панель LCD и водитель IC сделали -отрегулированного сырья.
(2) других материала:
как поляризаторы, осветите материалы фильма, etc. контржурным светом мы также используем совершенно новое -отрегулированное сырье
(3) строгая проверка качества:
Через тариф до 98,5%, тариф дефекта клиента онлайн как низко как 0,3%.
Осмотр сделан в тесте осмотра ==>Q.C продукции FOG==>LCM==>LCM+RTP/CTP==> онлайн inspection==>aging 4 часа с нагрузкой в комнате 60 ℃ особенной (как вариант) ==>OQC.
Продукт должен пройти 5 тестов перед пересылкой: входящий осмотр, 100% онлайн осмотров, инспекция на месте QC, тест вызревания и осмотр OQC, etc.

7. вопросы и ответы

Q1: Вы принимаете дисплеи изготовления на заказ и экраны касания?
: Конечно, вы можете изготовление на заказ FPC, осветить контржурным светом и экран касания.

Q2: Какой тип интерфейса ваш экран дисплея?
: Небольшие размером с дисплеев вообще поддерживают SPI, MCU, RGB, MIPI.Medium размером с дисплеи вообще поддерживают LVDS, MIPI, спецификации EDP.Different используют различные интерфейсы.

Q3: Делаете вы использовали емкостный экран касания или сопротивляющийся экран касания.
: Мы имеем емкостный экран касания и сопротивляющийся экран касания.

Q4: Что ваша политика образца?
: Если запас, то вы можете попробовать в любое время, если никакой запас, то оно примете некоторое время, и после этого ждать материалы для того чтобы прийти назад попробовать. Но клиенту нужно оплатить гонорар образца и срочный гонорар.

Q5: Сколько времени ваше время выполнения для массового производства?
: Он принимает около 20 до 45 рабочих дней для массового производства, в зависимости от модели и количества заказа.

Q6: Как обеспечить долгосрочную стабилизированную доставку?
: Во-первых, мы порекомендуем продукты которые можно поставить в течение длительного времени к клиентам, и во-вторых, мы будем иметь большое количество запасов заранее в течение длительного времени.

Q7: Что ваш режим оплаты для массового производства?
: Вообще, после получать депозит 50%-100% от клиентов, они начинают подготавливать материалы. Доставка около через 5 рабочих дней после получения окончательного платежа.

Q8: Вы проверите товары перед доставкой?
: Да, мы грузим товары после осмотра 100%.

Q9: Сколько времени ваш период гарантии?
: Мы гарантируем качество на один год.
