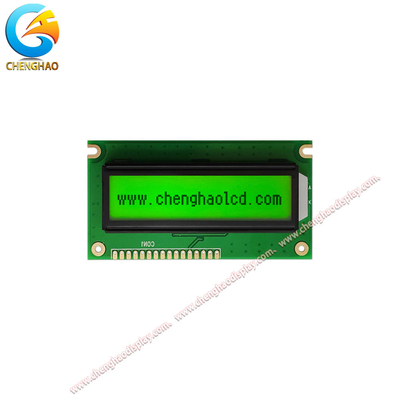

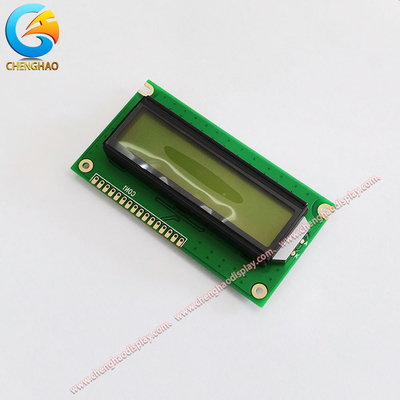

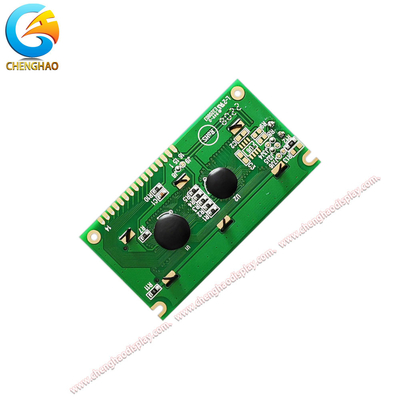

16x2 1602 символов алфавитно-цифровой дисплей LCD Белый светодиодный фонарь для Arduino
|
Подробная информация о продукте:
|
|
| Место происхождения: | Шэньчжэнь, Китай |
|---|---|
| Фирменное наименование: | Chenghao Optoelectronic |
| Сертификация: | CE / RoHS / FCC |
| Номер модели: | CH1602C01A |
|
Оплата и доставка Условия:
|
|
| Количество мин заказа: | 1 Pcs |
| Упаковывая детали: | All the products are packed in right way to keep it safe. For small sizes of products we use tray + carton, For bigger sizes we use foam slot + carton. we also design packages according to customers' requirements. |
| Время доставки: | 3~5 working days |
| Условия оплаты: | TT or negotiation |
| Поставка способности: | 5000K Pcs/Month |
|
Подробная информация |
|||
| Наименование продукта: | Альфа-цифровой ЖК-дисплей | Температура хранения: | -30 ~ 80 °C |
|---|---|---|---|
| Отображение фона: | Желто-зеленый | Обязанность: | 1/16Обязанность |
| Количество символов: | 16 символов х 2 строки | Область просмотра: | 66*W*16*H* мм |
| ЭФЕКТИВНАЯ В/ЗОНА: | 56.2 ((W) × 11.5 ((H) Мм | Показать точку: | Сине-ЧЕРНЫЙ |
| Операционная температура: | -20 ~ 70 °C | ||
| Высокий свет: | Альфа-цифровой ЖК-дисплей,Зелёный фоновый альфа-цифровой LCD дисплей,зеленый фоновый дисплей 16x2 с алфавитно-цифровым дисплеем |
||
Характер продукции
Этот продукт представляет собой монохромный ЖК-монитор STN с углом просмотра 6 часов. Точка отображения сине-чёрная, а область просмотра 66 (ширина) × 16 (высота) мм. Размер символа равен 0.55 (ширина) × 0Этот монохромный ЖК-дисплей идеально подходит для приложений, требующих дисплея, который отображает простую информацию.Монитор очень надежен и имеет низкое потребление энергии, что делает его идеальным для различных применений.#ИКД 16x02
1. Спецификация отображения
| ИТМ | Спецификация |
| Тип отображения | STN/YELLOW-GREEN/POSITIVE/TRANSFLECTIVE (СТН/Желто-зеленый/Положительный/Трансфлективный) |
| Цвет | ПОТКА ПРЕДВИДЕНИЯ: Сине-ЧЕРНЫЙ |
| Зелёно-зелёный | |
| Вводные данные | 68 серий |
| Обязанность | 1/16Обязанность |
| Угол обзора | 6 часов |
| Контроллер | SPLC780D1 или эквивалентный |
| БЕЗЕЛ | 0.6Т |
| Заднее освещение | Светодиод (ЖЕЛТО-ЗЕЛЕНЫЙ) |
| ОПЕРАТИВНАЯ ТЕМПЕРАТУРА | -20 ~ 70 °C |
| Температура хранения | -30 ~ 80 °C |
2Механическая спецификация
| ИТМ | Спецификация | ЕДИНСТВО |
| МЕРИТЕЛЬНЫЙ ОФЛИН | 84.0(W) ×44.0(H) ×12.5.0MAX.(T) | мм |
| Зона обзора | 66 ((W) × 16 ((H) | мм |
| ЭФЕКТИВНАЯ В/ЗОНА | 56.2 ((W) × 11.5 ((H) | мм |
| Количество символов | 16 символов × 2 строки | --- |
| Характер Пичч | 2.95 ((W) × 5.55 ((H) | мм |
| Размер персонажа | 0.55 ((W) × 0,65 ((H) | мм |
Диаграмма блоков
Функции терминала
| ПИН-код No. | СИМБОЛ | Уровень | Функция |
| 1 | ВСС | 0V | ГНД |
| 2 | VDD | +5,0В | Электрическое питание для логики |
| 3 | V0 | - | Рабочее напряжение для LCD |
| 4 | РС | H/L | H: Данные L: Код инструкции |
| 5 | Р/В | H/L | H: читать L: писать |
| 6 | Е | Х-Л | Сигнал включения чипа |
| 7 ~ 14 | DB0~DB7 | H/L | Линия шины передачи данных |
| 15 | LEDA | +5,0В | Электрическое питание для светодиодного заднего освещения |
| 16 | LEDK | 0V |
Размерный очертание
1Все наши коробки соответствуют стандартам экспорта.
2Все наши коробки будут заполнены пеной внутри, чтобы предотвратить повреждение экрана.
3. Наша упаковка продукции принимает большую коробку с небольшими коробками
4Вес каждой коробки не превышает 3,5 кг, а размеры могут варьироваться в зависимости от стандарта.
Вышеприведенные методы упаковки предназначены для предотвращения повреждения дисплейного модуля во время транспортировки, и мы также можем упаковать товары в соответствии с пожеланиями клиента.
