3.95 дюймовый ST7701S TFT резистивный сенсорный панель 480x800 пикселей Tft LCD модуль

Характер продукции

3.95 дюймовый сенсорный экран с высоким разрешением

Направление 480x800 пикселей

Категория продукции компании

CHENGHAO OPTOELECTRONIC TFT Display является профессиональным поставщиком цветных ЖК-дисплеев, предоставляя клиентам индивидуальные услуги для различных цветных ЖК-экранов небольшого размера от 1,1 до 10,1 дюйма.Категории продуктов, которые мы предлагаем:: 1,1-дюймовый tft дисплей, 1,14-дюймовый tft дисплей, 1,44-дюймовый tft дисплей, 1,47-дюймовый tft дисплей, 1,5-дюймовый tft дисплей, 1,54-дюймовый tft дисплей, 1.77 дюймовый дисплей tft, 1,8 дюймовый tft дисплей, 2,0 дюймовый tft дисплей, 2,1 дюймовый tft дисплей, 2,2 дюймового tft дисплей, 2,31 дюймового tft дисплей, 2,4 дюймового tft дисплей, 2.8-дюймовый TFT дисплей3,0 дюймовый tft дисплей, 3,2 дюймовый tft дисплей, 3,5 дюймовый tft дисплей, 3,9 дюймовый tft дисплей, 3,95 дюймовый tft дисплей, 3,97 дюймовый tft дисплей, 4.0 дюймовый TFT дисплей4,3-дюймовый tft дисплей, 4,41-дюймовый tft дисплей, 4,5-дюймовый tft дисплей, 5,0-дюймовый tft дисплей, 5,5-дюймовый tft дисплей, 6,0-дюймовый tft дисплей, 6.8-дюймовый TFT дисплей, 7,0 дюймовый TFT дисплей, 8,0 дюймовый TFT дисплей, 9,0 дюймовый TFT дисплей, 10,1 дюймовый TFT дисплей.

1Спецификация маленького LCD сенсорного экрана

2. Быстрая детализация Малого ЖК-прикосновения

(1) Примечания к ТФТ

• Тип дисплея: 3,97"TFT/IPS
• СТРЕДЕНИЕ ЗРАНА: ВСЕ
• Ключевой элемент LCD DRIVE: ST7701S
• Режим поляризатора: передающий/отрицающий
• Время работы: -20°C~+70°C
• Время хранения: -30°C~+80°C
• Толерантность отметки: ±0.20
• Рекомендую соединитель: AXE 530124
• Требования по охране окружающей среды: RoHS

(2) Примечания CTP

• ЛЕНС+ITO Пленка+ФПК+клеющий материал:
  1. Пленка ITO: 0,45 мм
  2. Стекло объектива: 1,1 мм
  3. IC: GT911
• Рабочее напряжение: 2,8 V ~ 3,3 V
• Передаваемость: ≥87%
• Твердость покрытия: 6H
• Температура работы: -20~70°C, ≤ 90% RH
• Температура хранения: -30~80°C, ≤ 90% RH

3. Описание Малого ЖК-тач-экрана

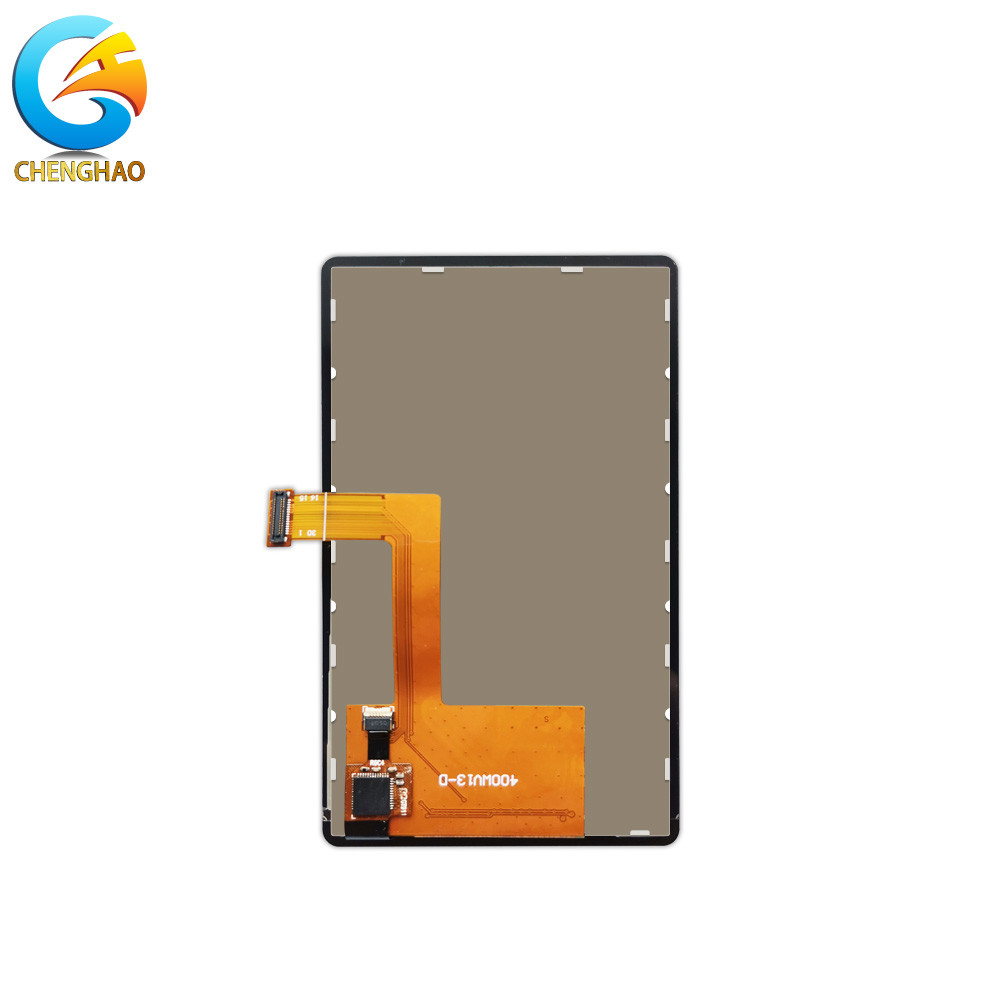

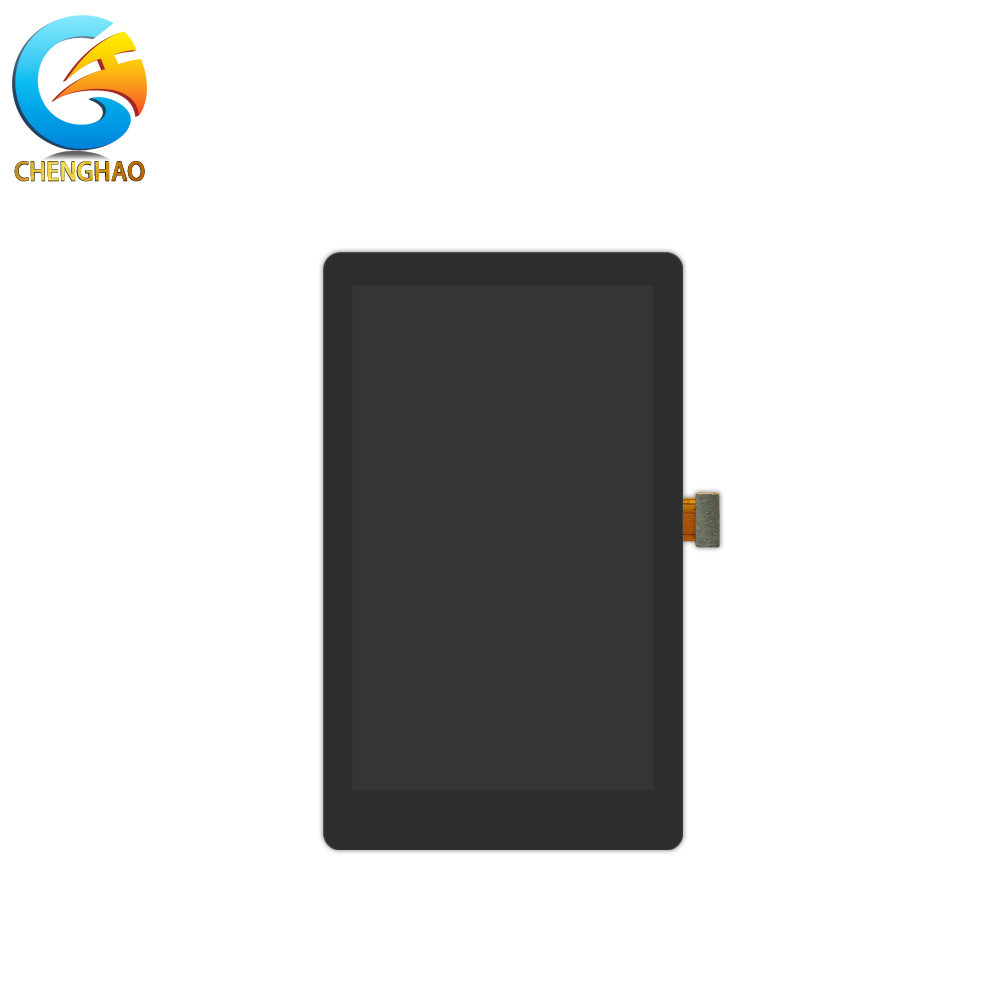

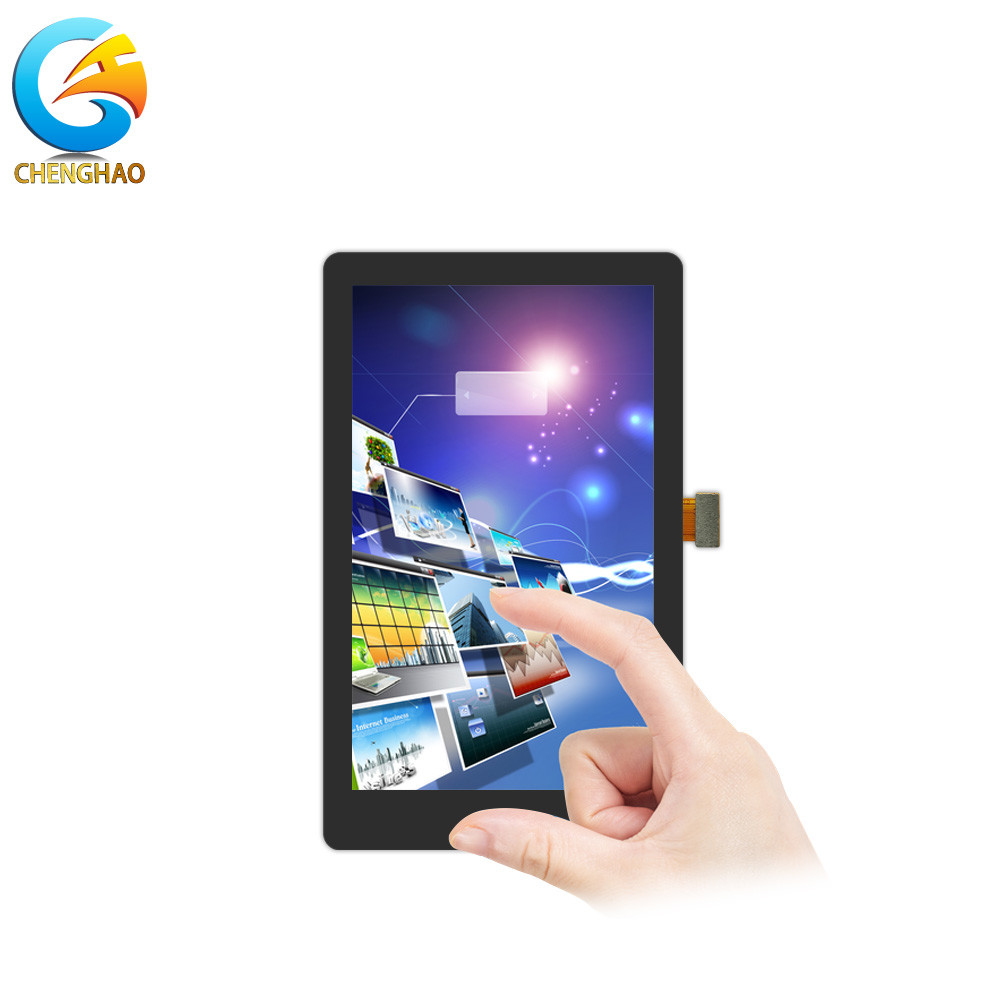

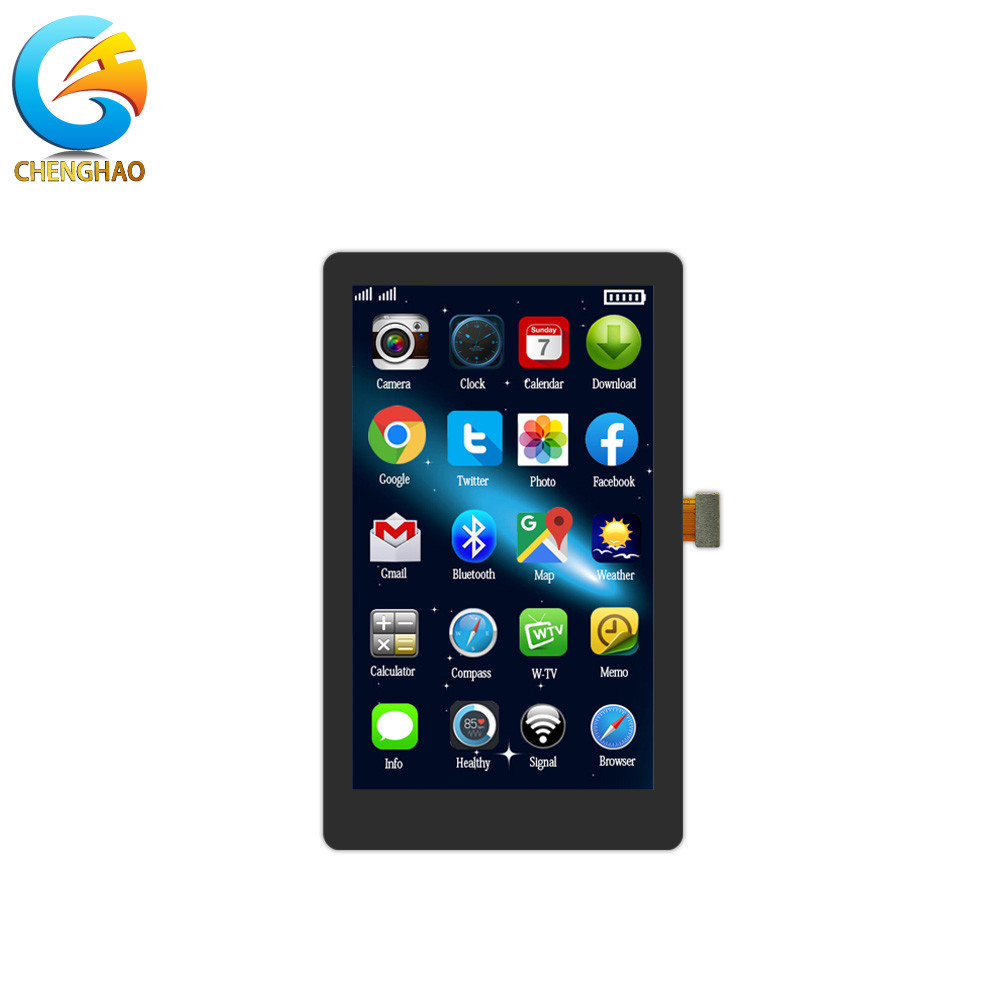

ChengHao Display model CH400WV13A-CT представляет собой цветный активный матричный тонкопленочный транзистор (TFT) с жидкокристаллическим дисплеем (LCD), который использует аморфный кремний TFT в качестве коммутационного устройства.Эта модель состоит из ТФТ ЖК-панели, управляющий IC, высокояркость подсветка, емкостная сенсорная панель и FPC.

Этот TFT LCD имеет диагонально измеренную активную площадь отображения 3,97 (16:9) дюйма с разрешением WVGA (480 горизонтальных на 800 вертикальных пикселей).

Драйвер, используемый для этого проекта, является ST7701S и может отображать 16M цветов с 24-битным входом RGB-сигнала.Двигатель установлен на стекле и взаимосвязь через FPC, включая компоненты для управления модулем дисплеяПоддержка интерфейса RGB.

Кроме того, FPC также может быть настроен в соответствии с требованиями клиента, такими как изменение структуры подсветки и CTP, определение интерфейса и т. Д.

Соответствует требованиям RoHS и не содержит галогенов.

4. Очки Функция маленького ЖК-прикосновения

• Форма: нерегулярная и с отверстием
• Цвет: шелковая печать, логотип
• Стеклянные материалы: стекло, ПММА
• Обработка: AG, AR, AF, противовзрывная
• Толщина: 0,55 мм.0.7 мм10,01 мм, 1,1 мм, 1,8 мм, 2,0 мм,30,4 мм, 5,0 мм, 6,0 мм.

5. Настройка маленького ЖК-прикосновения

Chenghao Optoelectronic предоставляет клиентам различные формы услуг по настройке, включая услуги по настройке модулей, услуги по настройке упаковки,и услуги по адаптации транспорта.

1Настройка модуля.

Наши услуги по настройке дисплейных модулей включают, но не ограничиваются следующими:

(1) FPC: мы можем перепроектировать форму и структуру FPC в соответствии с потребностями проекта заказчика, чтобы он мог идеально соответствовать установленному оборудованию.

(2) Конструкция подсветки: мы можем предоставить клиентам компоненты подсветки с максимальной яркостью 2800 cd/m2Клиенты могут выбрать подходящую яркость в соответствии с их реальными потребностями;

(3) Настройка интерфейса модуля: Наш модуль дисплея может определять тип интерфейса в соответствии с требованиями клиента. Поддерживаемые типы интерфейсов включают SPI, MCU, RGB, MIPI, LVDS, HDMI и т. Д.;

(4) Для клиентов с потребностями в сенсорном взаимодействии мы предлагаем два сенсорных решения, а именно емкостные сенсорные решения и резистивные сенсорные решения.Ядром емкостного сенсорного решения является проектирование сенсорного стеклянного покрытия, которое соответствует оборудованию для применения с точки зрения толщины стекла., твердость, форма и т. д. в соответствии с требованиями заказчика.

(5) Настройка функций: мы можем разработать модуль дисплея, который отвечает требованиям в соответствии с фактическим сценарием применения клиента.Например, Sunlight Readable, экран антиотблески, свободный угол просмотра, широкая температура, высокое разрешение, взаимодействие человека с компьютером и т. д.

2. настройка упаковки: если клиент нуждается в этом, мы можем спроектировать упаковку в соответствии с требованиями клиента, изменить способ упаковки,и использовать способ транспортировки, указанный клиентом.

3. настройка упаковки: если клиент нуждается в этом, мы можем спроектировать упаковку в соответствии с требованиями клиента, изменить способ упаковки,и использовать способ транспортировки, указанный клиентом.

6.Преимущества Малый LCD сенсорный экран

   (1) (и)Почему вы выбрали Чэн Хао?

• Сертификат IS9001, поставляется на фабрике.
• Соответствует требованиям RoHs, свободен от свинца, достигает соответствия
• Конкурентоспособная цена и короткое время выполнения
• Профессиональная команда с богатым опытом в области проектирования / Mfg / контроля качества
• Поддержка малого количества и быстрый ответ клиентам
• Долгосрочные поставки

(2)Служба

• Гарантия: один год.
• Команда послепродажного обслуживания: центр послепродажного обслуживания оснащен профессиональной технической службой

(3) Время выполнения

• 001 ~ 20 шт. (образцы) Сразу
• 021-100 шт. в неделю
• 101 ~ 500 шт. 1 ~ 2 недели
• > 1000 шт.Переговариваться

7. ПрименениеМалый LCD сенсорный экран

8. Часто задаваемые вопросы о малом LCD сенсорном экране

Q.Вы готовы?OEMОбработка?
А.Да, да!
