2.4 дюймовый TFT LCD модуль 240x320 точек положительный LCD дисплей экран 24Pin соединитель

Характер продукции

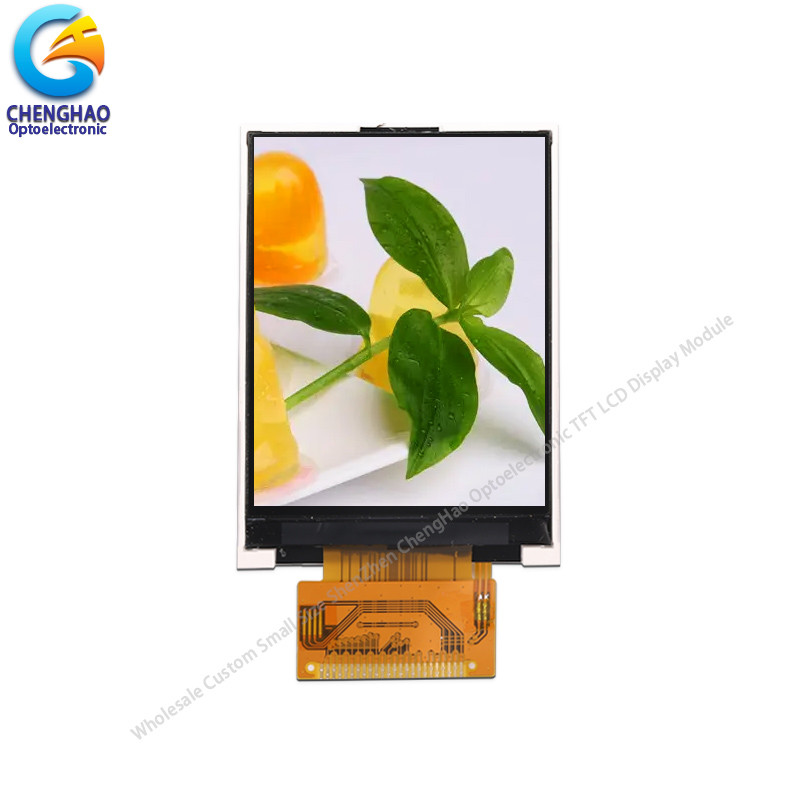

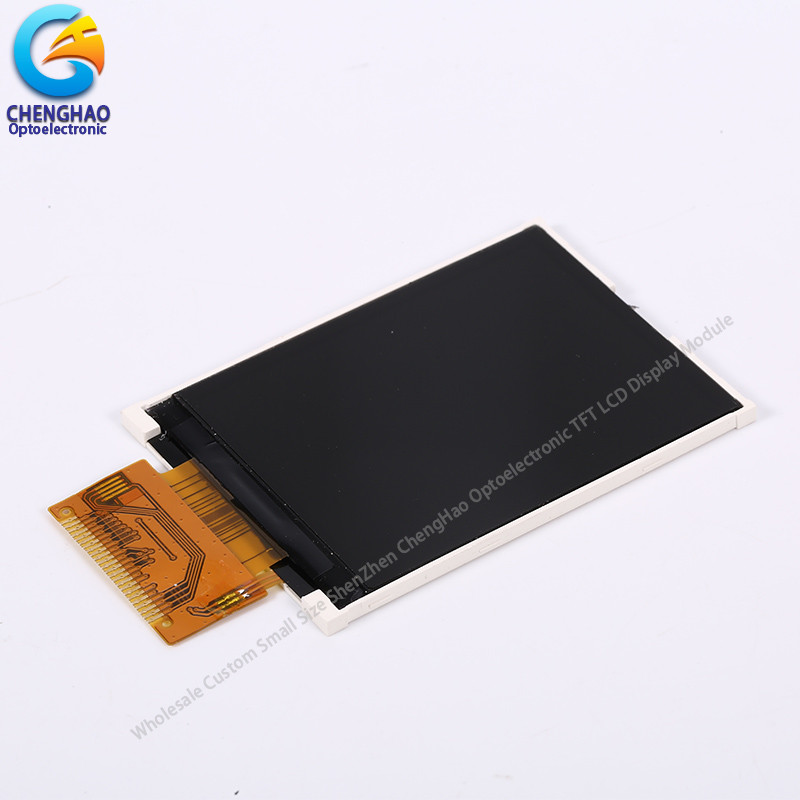

2.4 дюймовый Tft LCD Модуль 2.4" 240*320 Положительный LCD дисплей

1Спецификация LCD-модуля Tft

2. Описание цветного модуля LCD дисплея

CH240QV22C - цветный активный матричный тонкопленочный транзистор (TFT) с жидкокристаллическим дисплеем (LCD), который использует аморфный кремний TFT в качестве коммутационного устройства.двигательный ИС, подсветка, и FPC.
Модуль Tft Lcd имеет диагонально измеренную 2,4 дюйма (вертикальный экран) активную область отображения с разрешением 240*320, используя интерфейс MCU в качестве интерфейса ввода сигнала,может отображать цвет 262K / 65KВ то же время, используя ST7789 в качестве центра управления модуля, Кроме того, компонент подсветки этого TFT LCD модуля содержит 4 куска белых ламп LCE,который позволяет модулю TFT LCD генерировать яркость подсветки 300 cd/m2.
Кроме того, FPC также может быть настроен в соответствии с требованиями клиента, такими как изменение структуры подсветки и CTP, определение интерфейса и т. Д.
Соответствует требованиям RoHS и не содержит галогенов.

3Рисунки 2,4 дюймового мини-модуля LCD-дисплея

Примечания:
(1) Тип дисплея: 2,4-дюймовый LCD
(2) Направление обзора: 6:00
(3) Центр управления: ST7789
(4) Поляризаторный режим: TN / Transmission / Normal White
(5) Рабочая температура: -20 ~ 70 °C
(6) Хранение при температуре: -30 ~ 80 °C
(7) Толерантность к разметке: ±0.20
(8) Защита: ROHS

4. Применение модуля LCD-монитора

Продукция широко используется в области общей связи, бытовой техники, промышленного управления, медицинского оборудования, POS-машин, приборов, счетчиков, GPS-навигации, цифровых фоторамках, нетбуках,финансовая электроника, коммуникационная электроника, потребительская электроника, информационные приборы, культура, образование, спорт и развлечения и т.д.устройство контроля доступа, автоматы, радиопередатчики, видеозвонки, обучающие машины, устройства для чтения точек, навигаторы GPS и так далее.

5Почему вы выбрали нас?

(1) Мы предоставляем гарантию на продукцию не менее одного года для всех заказов сотрудничающих клиентов, пожалуйста, обратитесь к нашей онлайн-службе обслуживания клиентов для получения подробной информации;

(2) Все наши продукты прошли строгие процедуры контроля качества, такие как испытание на включенном питании / зеркальное осмотр перед выходом из завода,что гарантирует, что наш дефектный показатель снизится менее чем на 0.0,3%.

(3) Если клиент нуждается, мы можем предоставить бесплатные услуги по сертификации CE/ROHS и другие услуги по сертификации для кооперативных продуктов;

(4) Каждый из наших модулей TFT LCD имеет небольшое количество на складе. Если вам нужны образцы, вы можете запросить их у нашего обслуживания клиентов.Мы можем вернуть вам плату за образец, когда вы начнете сотрудничать с нами на более позднем этапе.
