3,5" модуль дисплея экрана касания 320x480 CTP промышленный емкостный 300cd/m2 TFT LCD
Контактное лицо : Tina Fu
Номер телефона : +86 755-27806536
WhatsApp : +8615919862398
Количество мин заказа : | 1PCS | Цена : | Negotiation |
---|---|---|---|
Упаковывая детали : | Все продукты упакованы в правом пути держать его безопасный. Для небольших размеров продуктов мы ис | Время доставки : | 7-15 рабочих дней |
Условия оплаты : | T/T | Поставка способности : | 300Kpcs/month |
Место происхождения: | Шэньчжэнь, Китай | Фирменное наименование: | Chenghao/Oem |
---|---|---|---|
Сертификация: | ROHS、ISO9001、CE | Номер модели: | CH154HV05A-CT |
Подробная информация |
|||
Название продукта: | Сенсорный экран TFT LCD емкостный | Разрешение: | 320x320 |
---|---|---|---|
Рабочая температура: | -20 | ℃ +70 | Температура хранения: | -30 | ℃ +80 |
Задний свет: | Белое СИД 3 | Вес: | TBD g |
Режим работы монитора: | IPS | ||
Высокий свет: | Сенсорный экран квадрата TFT LCD емкостный,Сенсорный экран ST7796 IC TFT LCD емкостный,Сенсорный экран TFT LCD IPS емкостный |
Характер продукции

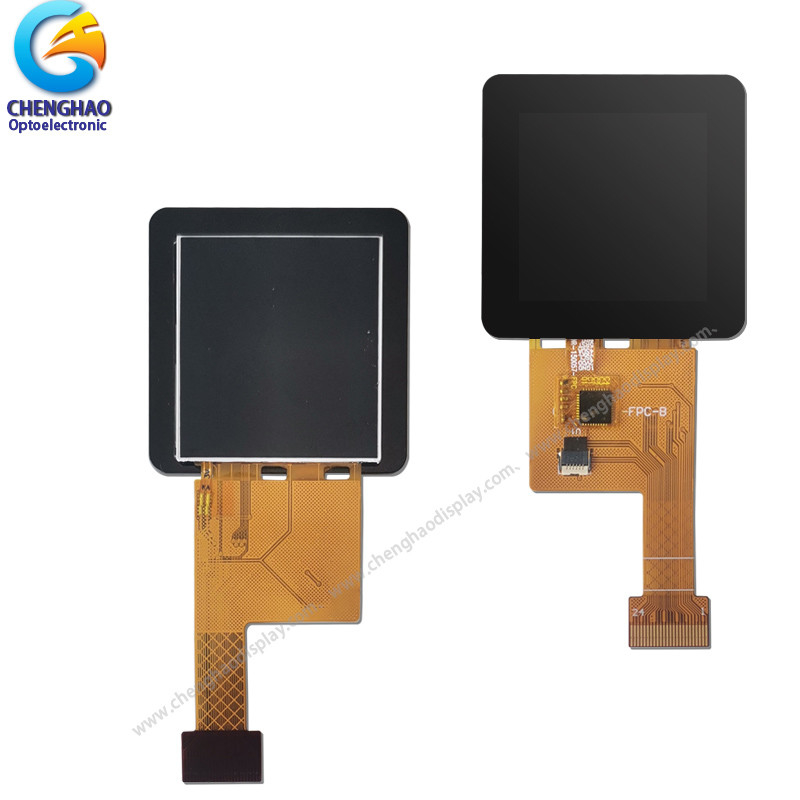

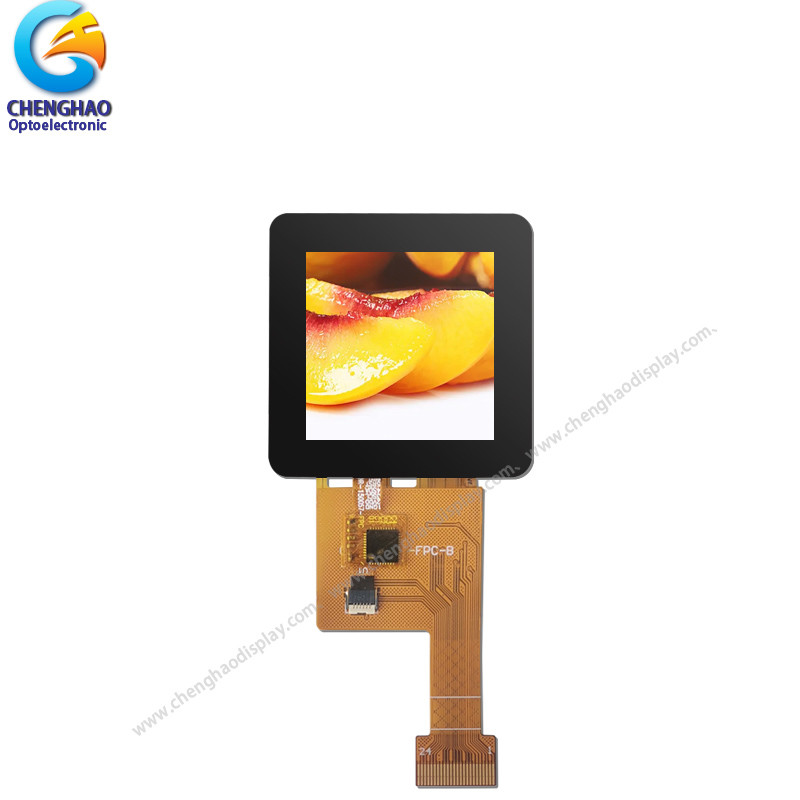

Сенсорный экран 320*320 квадрата TFT LCD емкостный с ST7796 IC
1. Спецификация
Номер детали. | CH154HV05A-CT |
Размер | 1,54 дюйма |
Разрешение | 320*320 |
Размер плана |
40,2 ×4,1(t)mm × (w)40,5(h)
|
Активная область |
27,744 × (w)27,744(h) mm
|
Интерфейс |
4-lines_8bit SPI
|
IC | ST7796 |
FPC | 24 PIN |
Работая температура | -20°C | 70°C |
Температура хранения | -20°C | 70°C |
Срок поставки | 10 дней |
2. Описание
Дисплей касания Chenghao мини (CH154HV0A-CT) небольшой дисплей LCD касания цвета размера с областью показа длины 1,54 дюймов раскосной, разрешением точки 320*320, и поддерживает 4 интерфейс lines_8bit SPI. Это 320x320 tft lcd не только дисплей угла наблюдения IPS полный (80/80/80/80), но также широкий дисплей температуры (- 20~+70℃).
Если этот размером с небольш экран LCD цвета не может полно отвечать ваши потребностямы проекта, то мы можем также доработать некоторые параметры этого экрана LCD цвета согласно вашим потребностям проекта. Содержание которое можно доработать включает структуру FPC, определение интерфейса формы, освещает яркость контржурным светом, поверхностное покрытие экрана, printin логотипа
3. Чертежи
Примечания:
(1) тип дисплея: 1,54 дюйма TFT+TP
(2) осматривая направление: 80/80/80/80
(3) привод IC Lcd: ST7796
(4) режим поляризатора: Transmissive/недостаток
(5) работая Temp: -20~70 ℃
(6) Temp хранения: -30~80 ℃
(7) допуск Unmarker: ±0.20
(8) защита: ROHS
4. Быстрая деталь
* имя LCM: Сенсорный экран квадрата TFT LCD емкостный
* модель: CH154HV05A-CT
* размер Lcm.: 1,54 дюйма
* тип касания: Емкостная сенсорная панель
* тип дисплея: 1,54» TFT+CTP
* цвета дисплея: 262K/65K
* количество точек: 320x320
* тангаж точки TFT: 0,0867 × (w)0.0867(h)mm
* угол наблюдения: 80/80/80/80
* водитель IC: ST7796
* режим работы монитора: Передача нормально Bllack IPS/
* размер модуля: 40,2 ×4,1(t)mm × (w)40,5(h)
* зона TFT активная: 27,744 × (w)27,744(h)mm
* яркость: nit 400
* контраст: 800:1
* тип интерфейса TFT: 4-line_8bit SPI
* тип интерфейса TP: I2C
* секретный номер: 24 штыря
* осветите тип и цвет контржурным светом: СИД освещает контржурным светом/белый
Осветите контржурным светом: СИД 6
5. Применение
6. вопросы и ответы
Q: Методы оплаты?
T/T, PayPal и западное соединение etc.
Для образцов: оплата заранее.
Для массового производства: депозит 50% и баланс 50% перед пересылкой.
Q: Что время выполнения продуктов?
: Образцы в запасе будут отправлены в течение 3 дней после оплаты.
2 до 4 недели для массового производства
Q: Сколько времени период гарантии?
: Вообще период гарантии один год. Он зависит от различных продуктов.
Q: Что продукт MOQ?
: Различный продукт имеет различное MOQ, пожалуйста свяжется мы продажи для детальной информации.
Q: Что ваше обслуживание после-продажи?
: Если любые проблемы, вы получат наш ответ в течение 24 часов. Решение будет предложено немедленно нашей профессиональной технической командой.
Q: Можете вы обеспечить обслуживание OEM?
: да, мы можем обеспечить и OEM и обслуживание ODM, может подгонять продукты согласно чертежам вы поставка
Q: Как могу я доверить вашему качеству продукции?
: Компания выдвигала входящие осмотр, на-линию тест и испытательное оборудование надежности и систему, продукты компании через ROHS, испытание CE
