Экран Tft матрицы точки модуля 280cd/m2 дисплея Mcu Spi 3.5in Tft Lcd
Контактное лицо : Tina Fu
Номер телефона : +86 755-27806536
WhatsApp : +8615919862398
Количество мин заказа : | 1 шт | Цена : | Negotiation |
---|---|---|---|
Упаковывая детали : | Все продукты упакованы в правом пути держать его безопасный. Для небольших размеров продуктов мы ис | Время доставки : | 7-15 рабочих дней |
Условия оплаты : | Т/Т | Поставка способности : | 300Kpcs/month |
Место происхождения: | Шэньчжэнь, Китай | Фирменное наименование: | Chenghao/Oem |
---|---|---|---|
Сертификация: | ROHS、ISO9001、CE | Номер модели: | CH101WS03A-CT |
Подробная информация |
|||
Наименование товара: | 10,1-дюймовый сенсорный ЖК-экран | Тип модуля: | 10,1-дюймовый TFT+CTP |
---|---|---|---|
ПОКАЗАТЬ модель: | IPS / Tramissive / Обычно черный | НАПРАВЛЕНИЕ ПРОСМОТРА: | Полное направление просмотра |
Разрешение: | 1024*600 | Интерфейс TFT: | RGB |
CTP-интерфейс: | I2C | Номер FPC: | 50 |
Высокий свет: | 10,1-дюймовый сенсорный ЖК-экран,емкостный сенсорный ЖК-экран |
Характер продукции

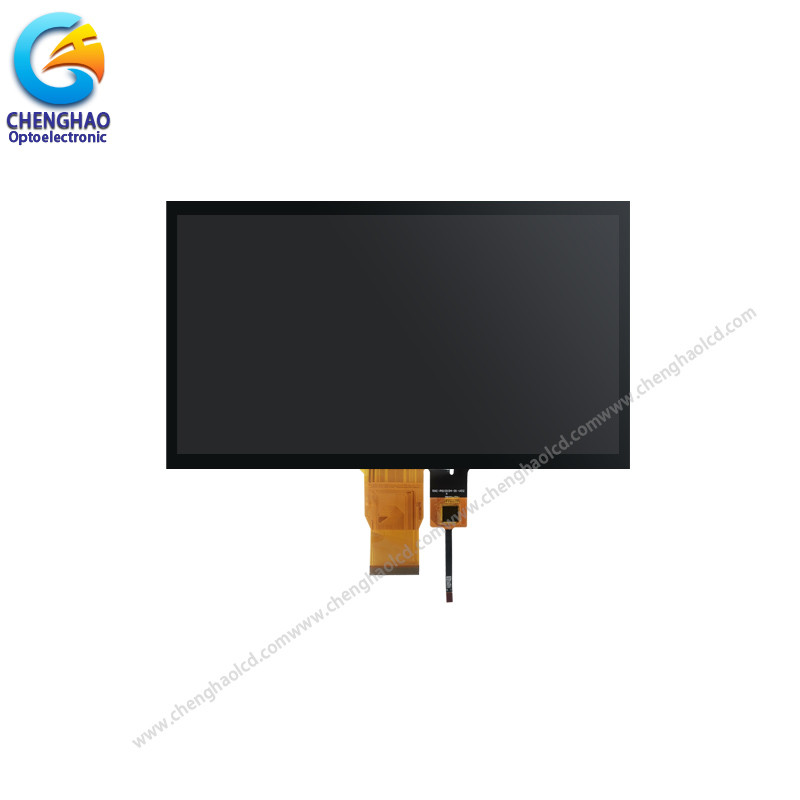

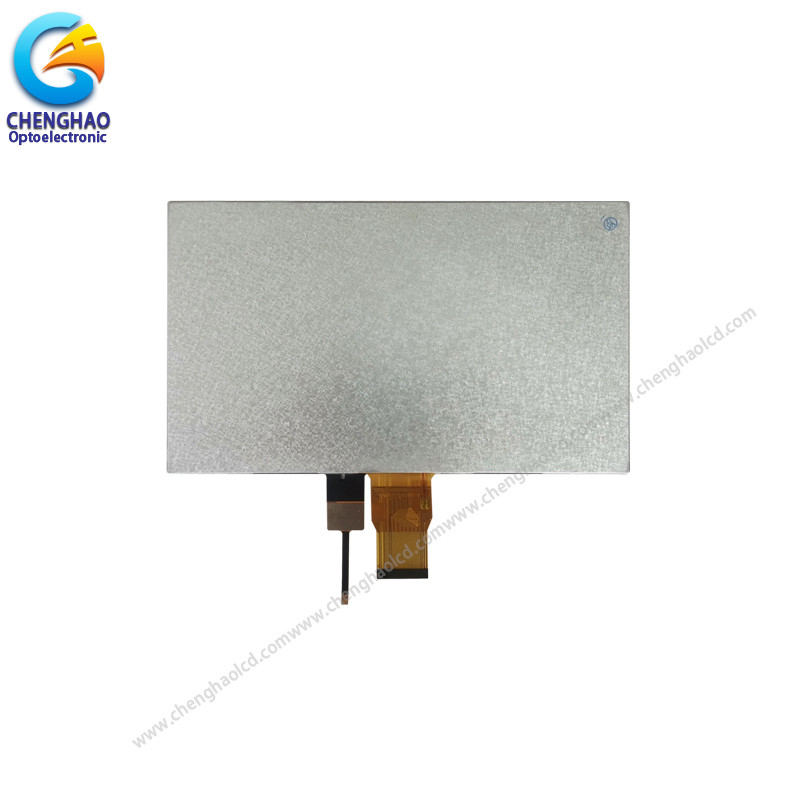

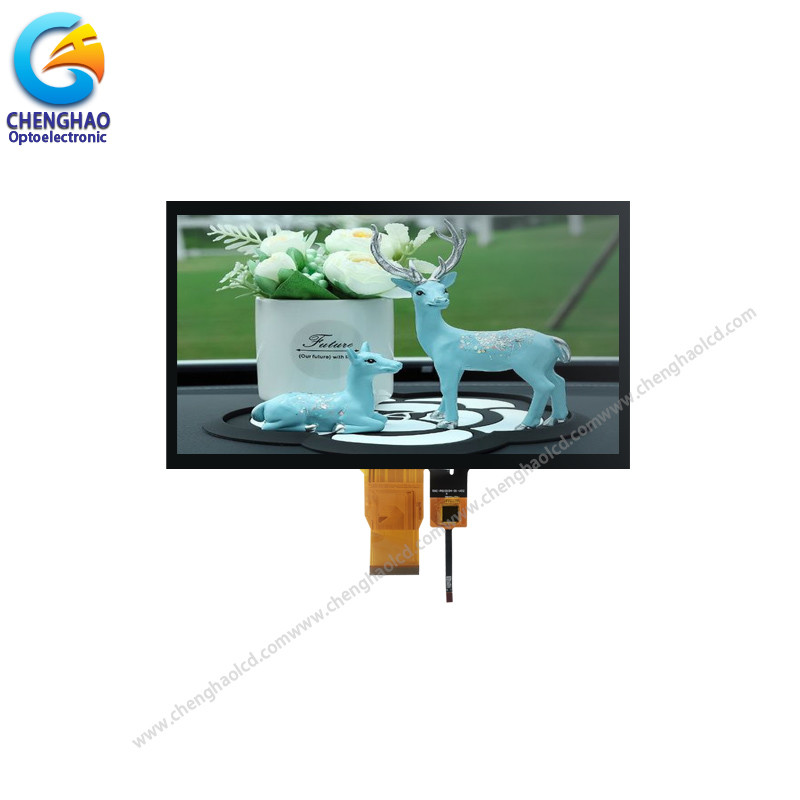

10,1" экран касания экрана касания 1024кс600 101 Лкд с емкостным касанием
1. Спецификация
Тип модуля | 10,1-дюймовый TFT+CTP |
Режим отображения | IPS/Пропускающий/Обычно черный |
Количество точек | 1024*3(РГБ)*600 |
Направление просмотра | 80/80/80/80 |
Размер модуля | 235*143*6,6 мм |
Активная область TFT | 222,72*125,28 мм |
Интерфейс | RGB |
Тип подсветки | Белый светодиод |
Люминас | 450 кд/м2 |
2. Описание
Chenghao Optoelectronic CH101WS03A-CT представляет собой цветной жидкокристаллический дисплей с установленной емкостной сенсорной панелью.RGB и I2C используются в качестве интерфейса связи ЖК-панели и сенсорной панели соответственно.Эксплуатировался более 20000 часов при температуре окружающей среды -20~+70 ℃.На сенсорном ЖК-дисплее имеется ЖК-панель с диагональю 10,1 дюйма, которая может отображать видео или изображения с разрешением 1024*600.Кроме того, этот 10,1-дюймовый сенсорный дисплей использует режим отображения IPS, а угол обзора составляет 80/80/80/80, что означает, что CH101WS03A-CT позволяет пользователям читать экран под разными углами обзора.
Если этот модуль сенсорного дисплея не может полностью удовлетворить требования вашего проекта, мы можем изменить его в соответствии с вашими требованиями.Изменяемое содержимое включает в себя яркость подсветки (BL), дизайн структуры формы FPC, ЖК-интерфейс, сенсорную функцию и т. д.
3. Чертежи
Заметки:
(1) Тип дисплея: 10,1-дюймовый TFT+CTP
(2) Направление просмотра: 80/80/80/80
(3) ЖК-привод IC: ***
(4) Режим поляризатора: ***
(5) Рабочая температура: -20~70 ℃
(6) Температура хранения: -30~80 ℃
(7) Допуск на снятие маркера: ±0,20
(8) Защита: ROHS
4. Быстрая информация
* МОДЕЛЬ №.:CH101WS03A-CT
* Тип модуля: 10,1-дюймовый TFT+CTP
* Форма дисплея: горизонтальный экран
* Режим отображения: IPS/Transmissive/нормально черный
* Разрешение: 1024 * 600 точек
* Размер модуля: 235*143*6,6 мм
* Активная область TFT: 222,72*125,28 мм
* TFT-интерфейс: RGB
* Цвет: 16 м
* Контрастность: 800
* ИС ПРИВОДА CTP: GT9271
* РАБОЧАЯ ТЕМПЕРАТУРА: -20°C~+70°C
* ТЕМПЕРАТУРА ХРАНЕНИЯ: -30°C~+80°C
* ДОПУСКАЕТСЯ ОТ МАРКЕРА: ±0,20
* ТРЕБОВАНИЯ ПО ОХРАНЕ ОКРУЖАЮЩЕЙ СРЕДЫ: RoHS
* Номер ФПК: 50
* Тип подсветки: 42 шт. белого светодиода
* Срок службы: 20000 часов
* СХЕМА БЛ:
* Яркость: 450 кд/м2
* Тип сенсорной панели: емкостная сенсорная панель
* Интерфейс сенсорной панели: I2C
5. Применение
6. Часто задаваемые вопросы
Q: Как долго ваше время выполнения для массового производства?
О: для массового производства требуется около 20-45 рабочих дней, в зависимости от модели и количества заказа.
В: Как обеспечить долгосрочную стабильную доставку?
A: Во-первых, мы будем рекомендовать продукты, которые могут быть доставлены клиентам в течение длительного времени, а во-вторых, у нас будет большое количество запасов заранее в течение длительного времени.
В: Каков ваш способ оплаты массового производства?
A: Как правило, после получения 50%-100% депозита от клиентов, они начинают готовить материалы.Доставка составляет около 5 рабочих дней после получения окончательного платежа.
Q: Будете ли вы проверять товар перед доставкой?
О: Да, мы отправим товар после 100% проверки.
В: Как долго длится ваш гарантийный срок?
О: мы гарантируем качество в течение одного года.
