1920x480 длинный ленточный ЖК-дисплей 8 дюймовый MIPI интерфейс IPS TFT экран

Описание продукта:

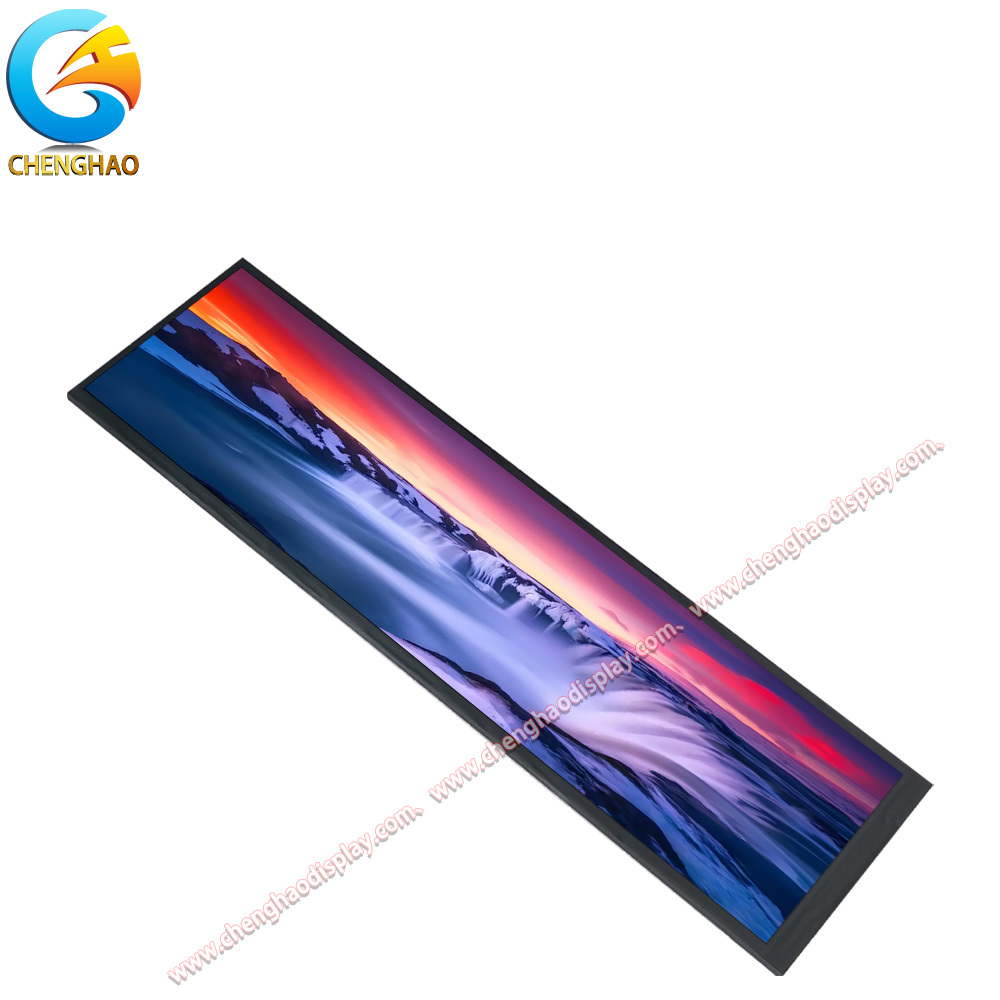

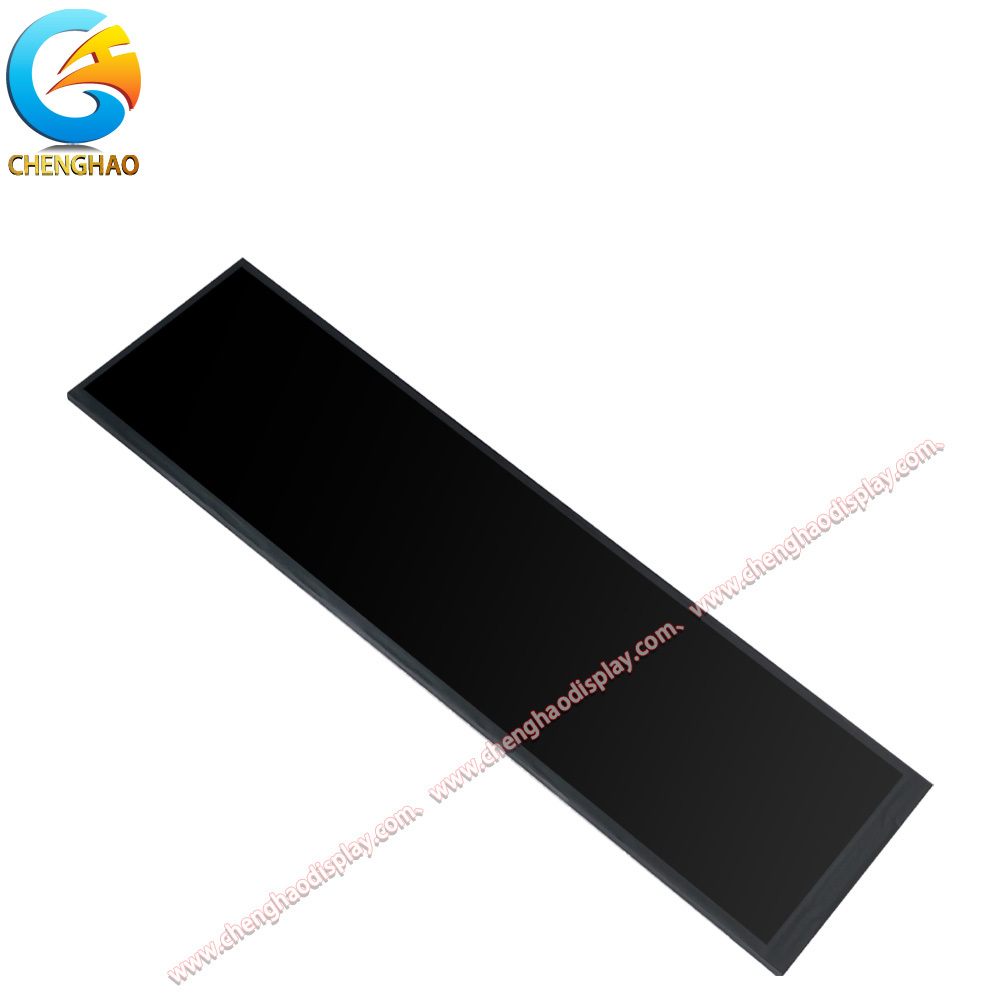

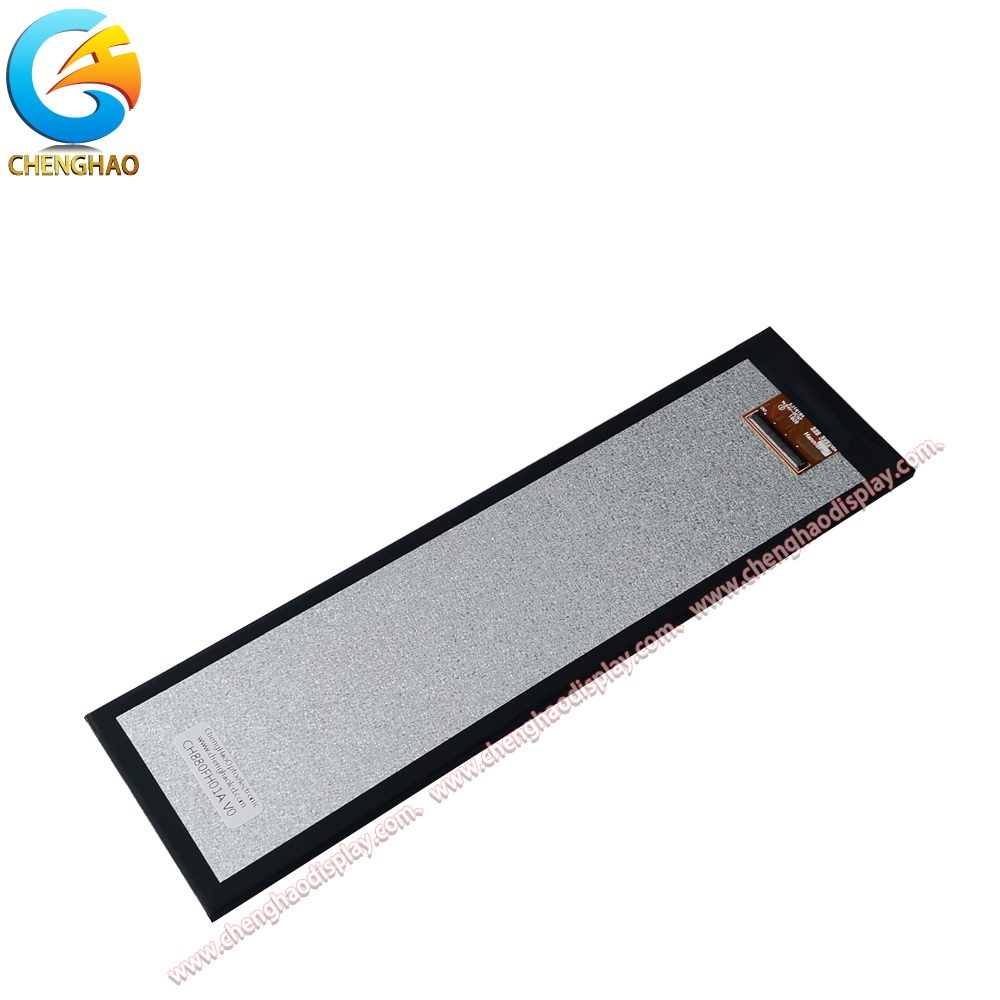

CH880FH01A, специализированный 8-дюймовый ленточный LCD модуль, разработанный Chenghao Optoelectronic,разработан для удовлетворения потребностей устройств, где пространство ограничено, но визуальная ясность и надежность не подлежат обсуждению.Этот модуль отличается на рынке своей способностью вписываться в узкие места установки, обеспечивая при этом высокопроизводительные функции дисплея.что делает его выбором для клиентов в различных отраслях, ищущих как практичность, так и качество.

Модуль имеет размер 231,3x64,3 мм, видимая площадь 219,48x55,32 мм и активная площадь 218,88x54.Размеры 72 мм, которые позволяют беспрепятственно интегрироваться в такие устройства, как узкопанельные промышленные контроллеры и компактные умные домашние хабы, не жертвуя пространством для отображенияСтруктурно, это полная цветовая активная матрица TFT LCD сборка, объединяющая высококачественную TFT LCD панель, точные драйверы IC, однородное подсветку и гибкий FPC. С точки зрения возможностей дисплея, 8-дюймовый длинный ленточный модуль tft lcd превосходит в предоставлении четкого и яркого визуального изображения. which not only offers wide viewing angles of 80/80/80/80 degrees but also ensures that colors remain true and brightness stays consistent from any viewing position—critical for scenarios where multiple users may need to access the display simultaneously.

С разрешением 480x1920 точек и поддержкой 16M цветов, он может отображать подробный текст, сложную графику и динамический контент с исключительной ясностью,При этом его яркость 500 cd/m2 гарантирует читаемость как в хорошо освещенной, так и в умеренно тусклой среде.. Модуль также может похвастаться сильной адаптивностью к окружающей среде, работая надежно в температурном диапазоне от -20 до +70 °C и перенося температуру хранения от -30 до +80 °C.Это делает его подходящим для использования в среде с колебаниями температурыКроме того, с фабричной оптовой моделью (MOQ 100 штук), поддержкой образцов и возможностями настройки,CH880FH01A предлагает гибкость для удовлетворения различных потребностей клиентов, независимо от того, находятся ли они в стадии НИОКР или требуют крупномасштабного производства.

Особенности:

(1) Оптимизированное соотношение размеров в узком пространстве: с размером модуля 231,3x64,3 мм и активной площадью 218,88x54,72 мм, его удлиненное соотношение сторон обеспечивает максимальное покрытие дисплея в тонких панелях устройств (например,узкие промышленные контроллеры), избегая проблемы "утраченного пространства" традиционных квадратных модулей.

(2) Визуальный дизайн, удобный для многих пользователей: режим IPS/передающий/обычно черный, в сочетании с углами просмотра 80/80/80/80 и точностью 16M,устраняет визуальные различия между передним и боковым видами, идеально подходит для сценариев, когда несколько пользователей (например, персонал мастерской или жильцы дома) одновременно проверяют дисплей.

(3) Защита двойного температурного диапазона: помимо поддержки эксплуатационного использования при температуре -20 ~ + 70 °C, он переносит условия хранения при температуре -30 ~ + 80 °C,предотвращение ухудшения производительности в результате экстремальных изменений температуры во время транспортировки или хранения на складе.

(4) Гибкая поддержка от НИОКР до производства: наряду с оптовым MOQ в 100 штук, он предлагает предоставление образцов для испытаний НИОКР и вариантов настройки (например, корректировки FPC),преодоление разрыва между потребностями в испытаниях малых партий и потребностями в крупномасштабном производстве.

Технические параметры:

Направление просмотра	80/80/80/80
Интерфейс	MIPI
Активная зона	218.88х54.72 мм
Цвет	16M
Резолюция	480х1920 точек
Яркость экрана	500 Cd/m2
Область наблюдения	219.48х55.32 мм
Операционная температура	-20 ~ +70°C
Размер контуры	231.3x64.3x4.8 мм
Контраст	800:1

Настройка:

Как профессиональный производитель запасных частей TFT LCD, Chenghao Optoelectronic фокусируется на предоставлении целевых услуг по настройке для 8-дюймового модуля TFT LCD CH880FH01A (запасная часть,не является готовым продуктом). Все контент настройки вращается вокруг оптимизации адаптивности модуля к монтажу устройства в нижнем этаже, охватывающего функциональные параметры, структурные детали и обновления, связанные с сенсорными устройствами,обеспечивая при этом, что индивидуальный модуль сохраняет стабильность и совместимость, необходимые для интеграции запасных частей.
1. ТФТ LCD функциональный параметр настройки
Чтобы соответствовать эксплуатационным требованиям различных устройств в нижнем направлении, для основного компонента TFT LCD предлагаются функциональные настройки параметров.Стандартная яркость 500 cd/m2 может регулироваться в диапазоне 200~800 cd/m2 ≈ более низкая яркость (200~300 cd/m2) для запасных частей маломощного умного домашнего управления, и более высокая яркость (600 ~ 800 cd / m2) для наружных запасных частей устройств IoT, которым необходима производительность противоотражания.стандартный интерфейс MIPI может быть изменен на SPI или параллельные интерфейсы, адаптируясь к потребностям в совместимости систем управления старых промышленных оборудований или специализированных приборов, исключая необходимость замены клиентами других запасных частей устройства.
2. FPC Форма и структура настройки
В качестве ключевого соединительного компонента модуля TFT LCD (запасная часть) форма и структура FPC полностью настраиваются под внутреннее пространство сборки нижестоящих устройств.Настройка формы включает в себя обрезку FPC в L-образную, U-образные или нерегулярные формы, избегая конфликта с другими запасными частями (такими как конденсаторы и резисторы) внутри устройства во время установки.Настройка конструкции включает регулирование толщины FPC (от 0 до.2 мм до 0.5 мм) и количество/положение штифтов, например, увеличение от 2 до 4 сигнальных штифтов для устройств, требующих дополнительной передачи данных,или сокращение длины FPC на 10 ~ 30 мм, чтобы соответствовать компактным интерьерам устройствВсе индивидуальные FPC поддерживают ту же производительность передачи сигнала, что и стандартная версия, чтобы обеспечить стабильную интеграцию с другими запасными частями.
3. Настройка экрана против бликов и отражения
Для улучшения удобства использования модуля в различных условиях освещения (в качестве запасной части для сборки устройства) для поверхности экрана предусмотрена настройка антиотражательного покрытия.Матовое покрытие AG наносится на ЖК-панель, уменьшает отражение света на 60% ~ 80% по сравнению со стандартным экраном,что делает его подходящим для запасных частей устройств, используемых в ярких сценариях (таких как оборудование промышленных мастерских или терминалы IoT на открытом воздухе)Для клиентов с более высокими потребностями в противоотразительности можно добавить дополнительное двухслойное покрытие противоотразительное + противоотражательное (AR), что еще больше минимизирует отблеск при прямом солнечном свете,обеспечение четких эффектов отображения без влияния на толщину модуля или сборку с другими запасными частями.
4. Конфигурация сенсорных функций
Для устройств, работающих ниже по производству, требующих сенсорной работы,CH880FH01A (как запасная часть TFT LCD) может быть модернизирована с установкой сенсорной функции, интегрирующей емкостную сенсорную панель (CTP) на поверхность TFT LCDФункция сенсорной связи поддерживает 5-точечный одновременный сенсорный контакт, с временем отклика ≤10 мс, удовлетворяя потребности в работе умных домашних панелей управления, медицинского оборудования или промышленных устройств управления.Во время установки, сенсорный модуль крепится как независимый компонент запасной части,обеспечение того, чтобы она не повреждала оригинальную структуру TFT LCD и могла быть легко смонтирована вместе с модулем в нижестоящее устройство;.
5. Конструкция сенсорной панели
Для клиентов, которые нуждаются в персонализированном опыте работы с сенсорным экраном, предлагается настройка дизайна сенсорной панели (соответствующая сенсорной функции, установленной на запасной части TFT LCD).Это включает в себя настройку размера, регулирующую активную область сенсорной панели, чтобы она соответствовала CH880FH01A.88x54.72 мм активная площадь отображения, или слегка уменьшить ее, чтобы соответствовать конструкции рамы устройства.Настройка поверхностной обработки включает покрытие против отпечатков пальцев (AF) (для уменьшения пятен на часто трогаемых панелях) или жесткое покрытие против царапин (с твердостью 3H ~ 6H), подходит для промышленных запасных частей оборудования, склонных к износу).Конструкция края сенсорной панели может быть настроена на округлые края (радиус 1 ~ 3 мм), чтобы соответствовать общей эстетике сборки устройства, обеспечивая бесшовную интеграцию сенсорной панели (как компонента запасной части) с модулем TFT LCD и устройством в нижнем этаже.

Часто задаваемые вопросы

Вопрос: Как называется этот TFT LCD дисплей?

Ответ: торговая марка - Chenghao Optoelectronic.

Вопрос: Какой номер модели этого TFT LCD дисплея?

Ответ: Номер модели CH800FH01A.

Вопрос: Где изготавливается этот TFT LCD дисплей?

Ответ: Этот продукт изготовлен в Китае, в частности в Шэньчжэне.

Вопрос: Какие сертификаты имеет этот TFT LCD дисплей?

Ответ: Этот TFT LCD дисплей сертифицирован CE, ISO9001, RoHS и SGS.

Вопрос: Каковы принятые условия оплаты за покупку этого TFT LCD дисплея?

О: Принимаются условия оплаты T/T, AliPay и PayPal.
