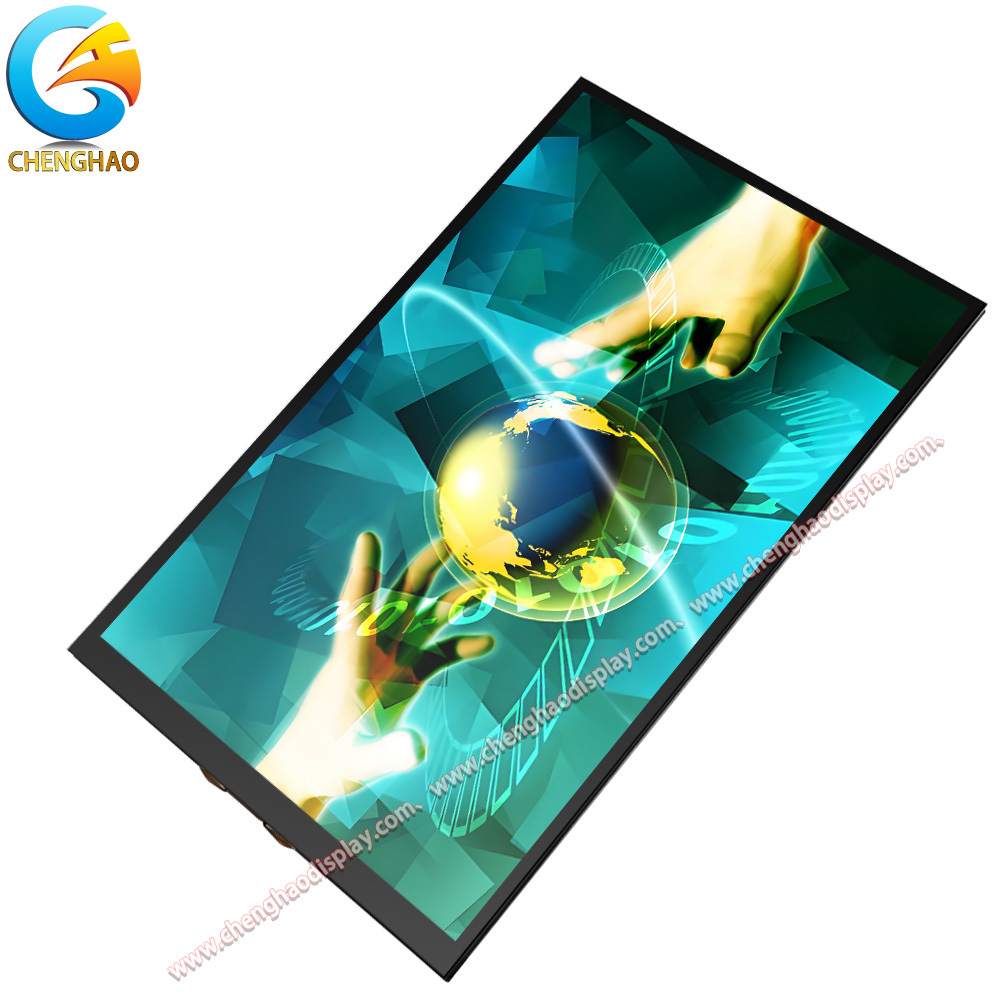

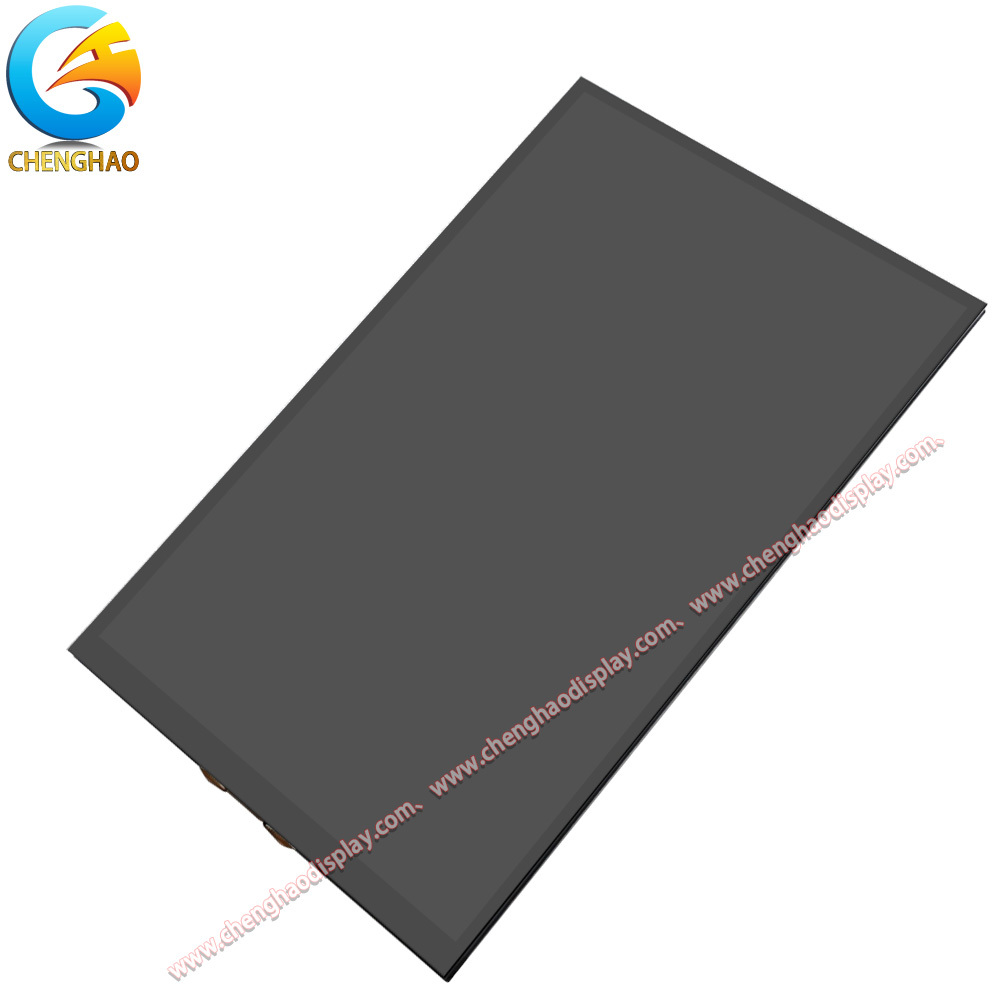

HDMI дисплейный модуль 10,1 дюйма 800x1280, IPS TFT LCD высокого разрешения с емкостным сенсорным экраном

Описание продукта:

CH101WX05C-CT - это высокопроизводительный интегрированный дисплейный модуль, разработанный компанией Shenzhen ChengHao Optoelectronic Co., Ltd., сочетающий в себе 10,1-дюймовый IPS TFT-дисплей, емкостную сенсорную панель (CTP) и плату драйвера HDMI в одном элегантном блоке. Разработанный для совместимости с несколькими системами, он легко работает с Windows, Linux, MAC OS, Raspberry Pi и другими основными операционными системами, что делает его универсальным выбором для различных применений в электронных устройствах. Обладая режимом отображения IPS/просветный/нормально черный, модуль обеспечивает исключительное качество изображения с разрешением 800×3(RGB)×1280 точек и типичной яркостью 300 кд/м². Его широкие углы обзора 80/80/80/80 (В/Н/Л/П) обеспечивают стабильную точность цветопередачи и четкую видимость с любого направления, исключая искажение изображения или выцветание цвета даже при просмотре не по центру. Шаг точки 0,1692×0,1692 мм дополнительно улучшает детализацию, делая текст, графику и видеоконтент четкими и яркими как для профессионального, так и для повседневного использования. Разработанный для удобства пользователя и простоты интеграции, модуль использует конфигурацию с двумя интерфейсами: HDMI для передачи сигнала TFT-дисплея и USB для сенсорного управления CTP, поддерживая функцию plug-and-play, которая снижает сложность отладки. Благодаря компактной и тонкой структуре—обладающей ключевыми размерами, такими как 143,4 (Ш)×228,9 (В)×2,6 (Т) мм для блока TFT и общей толщиной 5,5±0,3 мм (включая PCBA и компоненты)—он легко вписывается в устройства с ограниченным пространством, не снижая производительности. Оснащенный двумя белыми светодиодами в качестве источника подсветки, он обеспечивает стабильную выходную яркость, сохраняя при этом энергоэффективность.

Особенности:

• Компактная и адаптируемая плата драйвера HDMI

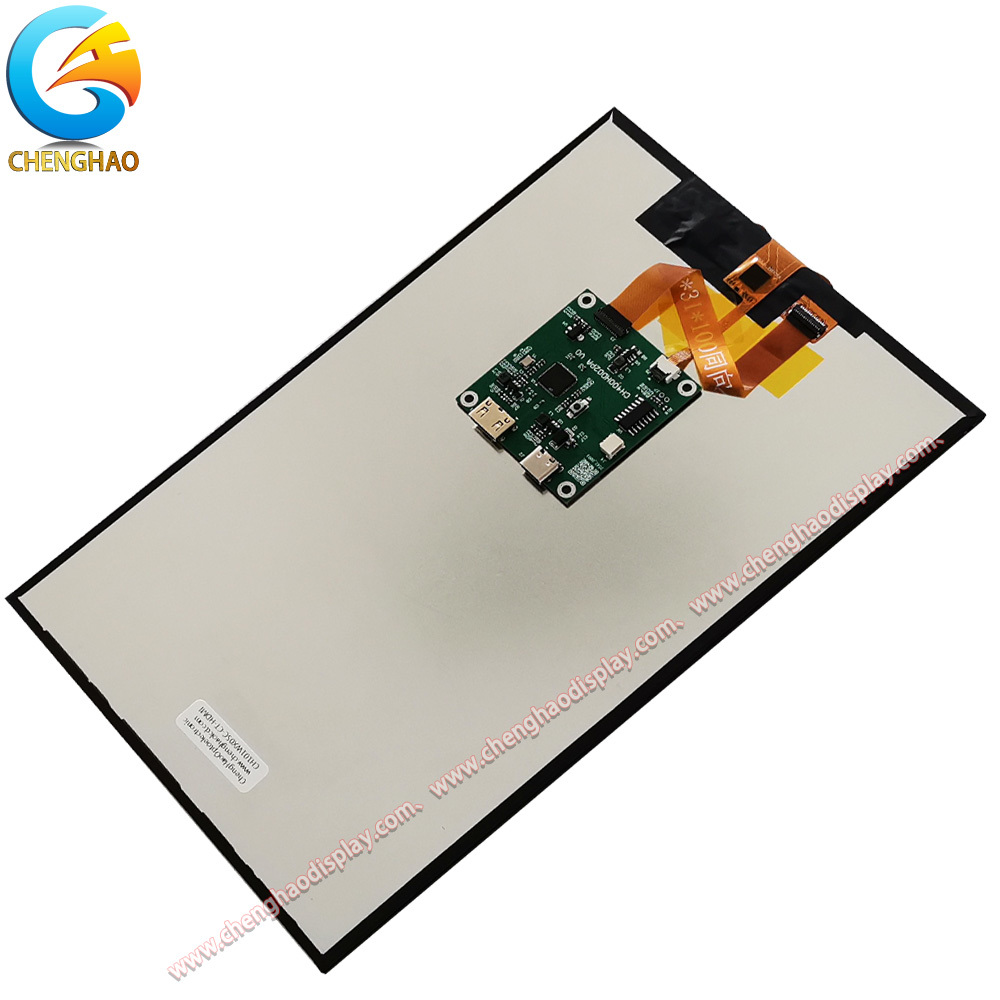

  Этот модуль оснащен платой драйвера HDMI размером 46 (Ш) × 50 (В) × 5,0 (Г) мм, поддерживающей связь с внешними устройствами через интерфейс HDMI.

• Стабильная емкостная сенсорная (CTP) функциональность
  Интегрированная функциональность CTP, сенсорные сигналы передаются через интерфейс USB, обеспечивая быструю реакцию.

• Модуль четкого обзора с углом 80°
  С углом обзора 80/80/80/80 (вверх/вниз/влево/вправо) в сочетании с режимами отображения IPS/просветный/всегда черный, это обеспечивает стабильный цвет и четкое изображение с любого направления обзора.

Технические параметры:

Применения:

Промышленный контроль: Панели управления небольших шкафов управления ПЛК

CH101WX05C-CT собран в качестве локального экрана управления на передней панели небольших настенных шкафов управления ПЛК (широко используются в производственных линиях цехов). Его компактные размеры TFT (143,4 Ш×228,9 В×2,6 Т мм) и общая толщина 5,5±0,3 мм соответствуют ограниченному внутреннему пространству шкафов управления. Интерфейс HDMI стабильно передает данные в реальном времени (например, температура, давление, скорость двигателя) с хоста ПЛК, в то время как широкие углы обзора 80/80/80/80 позволяют рабочим четко считывать параметры с боковых или нижних положений. Функция сенсорного управления CTP (через USB) заменяет механические кнопки, обеспечивая быструю настройку заданных значений (например, пороговых значений температуры) без физического износа, и поддерживает Windows CE (распространенная система ПЛК) для бесшовной совместимости.

Медицинское оборудование: Портативные дисплейно-сенсорные модули монитора ЭКГ

В портативных мониторах ЭКГ (для мониторинга пациентов у постели в общих палатах) этот модуль интегрирован в область переднего главного экрана. Его 10,1-дюймовый IPS-экран четко отображает многопараметрические данные—формы волн ЭКГ в реальном времени, частоту сердечных сокращений, насыщение крови кислородом и артериальное давление—с яркостью 300 кд/м², обеспечивающей видимость при флуоресцентном освещении палаты. Широкие углы обзора позволяют медицинскому персоналу проверять данные с обеих сторон кровати без искажений, а сенсорная панель CTP (со стеклянным датчиком 1,1 мм) легко протирается и дезинфицируется, снижая риск перекрестного заражения. Интерфейс HDMI передает данные высокой точности с процессора монитора, избегая задержек при считывании критических параметров.

Измерительные приборы: Расширяемые экраны портативных детекторов окружающей среды
Для портативных детекторов окружающей среды (измерение PM2.5, формальдегида и температуры-влажности) модуль устанавливается на откидную верхнюю панель детектора. Его тонкая общая толщина (5,5±0,3 мм) позволяет панели складываться в плоское положение, когда она не используется, экономя место. При развертывании интерфейс HDMI подключается к хосту детектора на базе Raspberry Pi, отображая подробные графики данных (например, тенденции PM2.5 за 1 час). Функция сенсорного управления CTP позволяет увеличивать кривые данных для проверки незначительных изменений, а просветный режим IPS обеспечивает четкость во время полевых работ на открытом воздухе (например, обследования окружающей среды в парках)

FAQ:

В1: Какой номер модели емкостного сенсорного экрана TFT LCD Chenghao Optoelectronic?

О1: Номер модели - CH101WX05C-CT.

В2: Есть ли у этого продукта какие-либо сертификаты?

О2: Да, сенсорный экран CH101WX05C-CT сертифицирован CE, RoHS и FCC.

В3: Существует ли требование минимального объема заказа (MOQ) для этого сенсорного экрана?

О3: Нет, для этого продукта нет минимального объема заказа.

В4: Как упаковывается продукт для обеспечения безопасности при транспортировке?

О4: Все продукты надежно упакованы для обеспечения их безопасности. Для небольших размеров используется упаковка в лоток плюс картон, а для больших размеров - пенопластовый слот плюс картон. Упаковка также может быть настроена в соответствии с требованиями заказчика.

В5: Каков типичный срок доставки заказов этого сенсорного экрана?

О5: Срок доставки обычно составляет от 3 до 7 дней.

В6: Какие условия оплаты принимаются при покупке этого сенсорного экрана?

О6: Оплата может быть произведена через TT (телеграфный перевод) или другими согласованными способами.

В7: Какова производственная мощность Chenghao Optoelectronic для этого продукта?

О7: Компания может поставлять до 20 000 000 штук в месяц.
