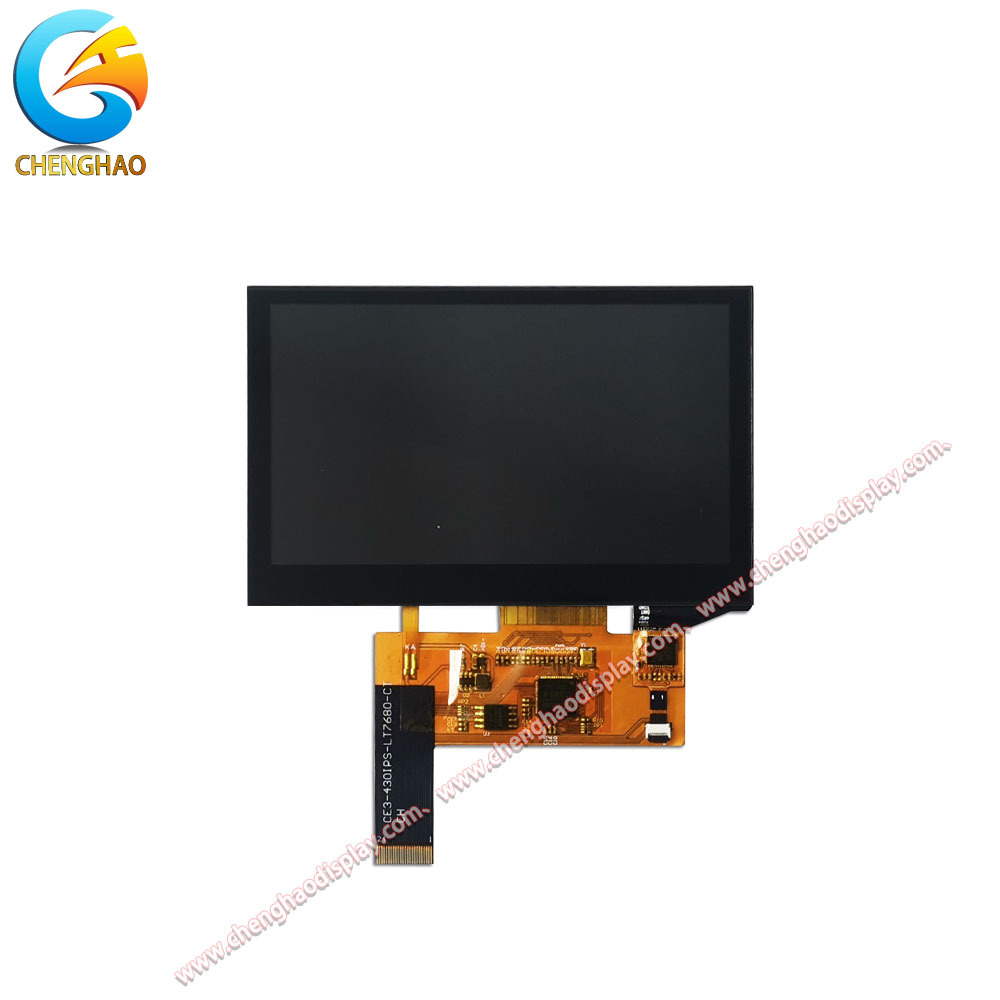

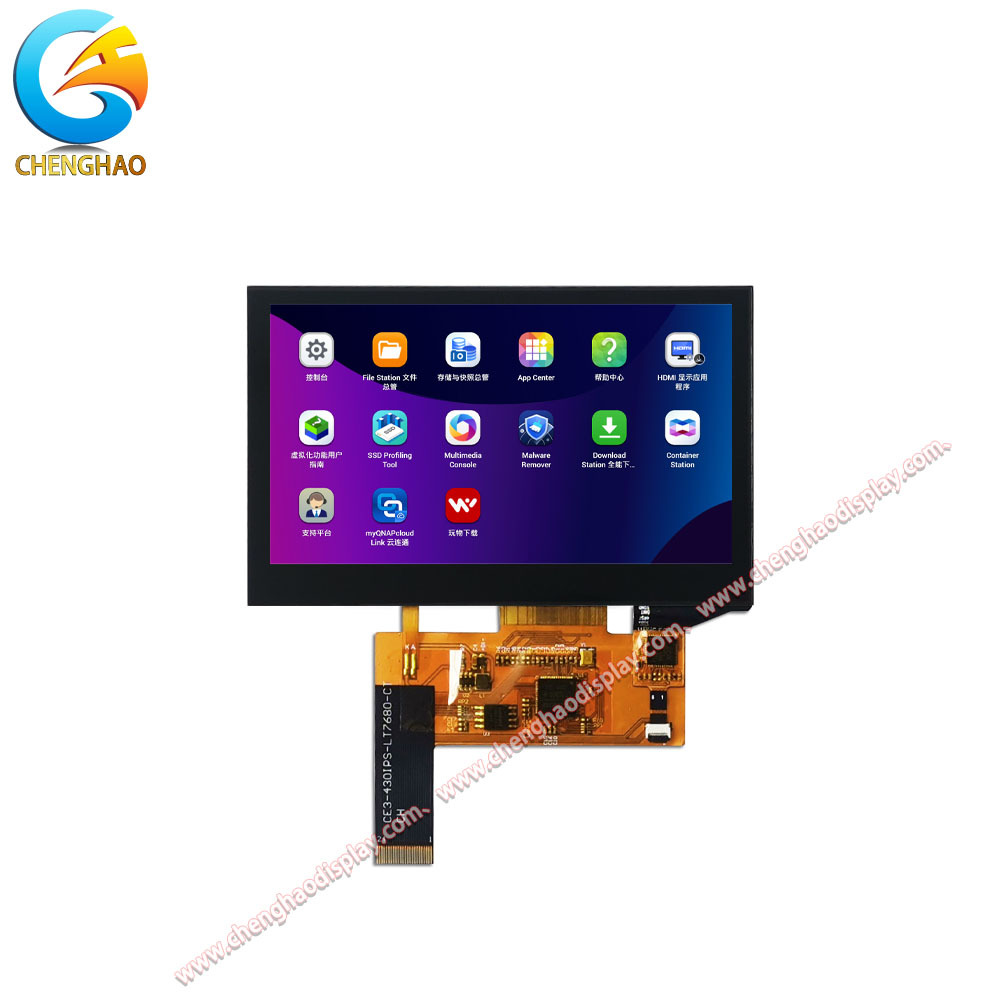

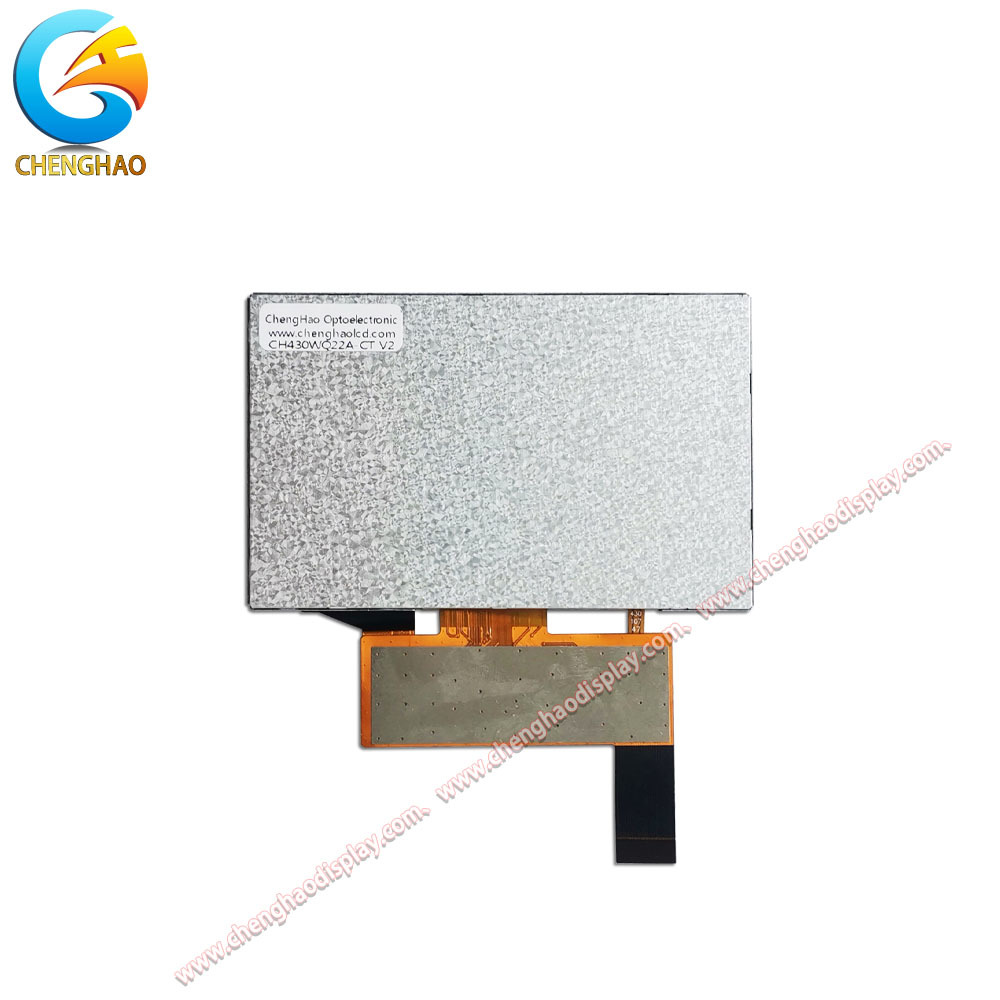

24-контактный модуль сенсорного дисплея 4.3 дюйма IPS TFT LCD для широкого температурного диапазона

Описание продукта:

CH430WQ22A-CT - это высокопроизводительный 4,3-дюймовый TFT LCD модуль, разработанный для требовательных промышленных, автомобильных и потребительских приложений. Он оснащен IPS-панелью с альбомной ориентацией и четким разрешением 800x480, обеспечивающей яркое изображение с 16 миллионами цветов. Широкие углы обзора 80/80/80/80 обеспечивают стабильное качество изображения практически с любого направления. Встроенная емкостная сенсорная технология (интерфейс IIC) обеспечивает плавную и отзывчивую работу пользователя. Созданный для работы в сложных условиях, он надежно работает при температуре от -20°C до +70°C. Для универсальной системной интеграции модуль использует 24-контактный FPC и в основном поддерживает интерфейс SPI, с возможностью настройки MCU, RGB, LVDS и других интерфейсов. Его компактные размеры (105,5x67,2x4,75 мм) и высокая яркость (стандартная 800 кд/м²) делают его идеальным решением для приложений с ограниченным пространством и высокой видимостью.

Особенности:

CH430WQ22A-CT выделяется сочетанием надежных характеристик и адаптируемого дизайна:

• Оптимизированный компактный форм-фактор:Размер модуля 105,5x67,2 мм и тонкий профиль 4,75 мм позволяют максимально увеличить площадь дисплея (активная область 95,04x53,86 мм) при минимальной занимаемой площади, что идеально подходит для портативных и встраиваемых устройств.

• Четкость и цветопередача: Разрешение 800x480 WVGA обеспечивает достаточную детализацию для сложных интерфейсов, а глубина цвета 16M и коэффициент контрастности 800:1 обеспечивают насыщенное, реалистичное изображение.

• Превосходная видимость:Технология IPS гарантирует стабильность цвета и четкость изображения при сверхшироком угле обзора 80 градусов во всех направлениях. Высокая яркость подсветки 800 кд/м² (настраивается до 1500 кд/м²) обеспечивает читаемость даже при прямом солнечном свете.

• Универсальные возможности подключения:Хотя по умолчанию настроен интерфейс SPI на 24-контактном FPC, его архитектура поддерживает легкую адаптацию к протоколам MCU, RGB или LVDS, предлагая значительную гибкость для различных аппаратных платформ.

• Устойчивость к воздействию окружающей среды:Разработанный для надежности, он поддерживает расширенный диапазон рабочих температур (-20°C до +70°C) и условия хранения до -30°C, что делает его пригодным как для внутренних, так и для наружных применений.

• Современный сенсорный интерфейс: Включение проекционной емкостной сенсорной панели (PCAP) с коммуникацией IIC обеспечивает долговечное, мультисенсорное решение, устойчивое к износу поверхности, превосходящее традиционные резистивные сенсорные экраны.

Технические параметры:

Настройка:

В Chenghao Optoelectronic мы понимаем, что стандартные модули могут не соответствовать каждому уникальному приложению. CH430WQ22A-CT служит отличной платформой для обширной настройки в соответствии с вашими точными спецификациями. Наш гибкий процесс настройки включает в себя:

(1) Адаптация интерфейса и FPC: Выберите оптимальный интерфейс (SPI, MCU, RGB, MIPI, LVDS, EDP, HDMI) для вашей системной платы. Мы можем настроить форму, длину, жесткость и разводку контактов FPC (помимо стандартных 24 контактов) в соответствии с вашим механическим дизайном и потребностями в подключении.

(2) Оптическая и экологическая настройка: Отрегулируйте яркость подсветки в стандартном диапазоне (300-1000 кд/м²) до 2800 кд/м² для читаемости при солнечном свете. Мы можем нанести антибликовое (AG) или антиотражающее (AR) покрытие. Рабочая температура может быть адаптирована для коммерческих (0~50°C), промышленных (-20~70°C) или экстремальных условий (-45~90°C).

(3) Механические и сенсорные модификации: Настройте форму, толщину защитного стекла и добавьте отверстия или шелкографическую печать (логотипы, значки). Вы можете выбрать различные сенсорные решения: сохранить емкостное касание, переключиться на резистивное касание для ввода стилусом или заказать версию только с дисплеем без сенсорной панели.

(4) Расширенные функции надежности: Добавьте экранирование EMI или усиленное соединение для обеспечения стабильной работы в условиях электрических помех.
Наша инженерная команда сотрудничает с вами от концепции до производства, гарантируя, что ваш настроенный вариант CH430WQ22A-CT будет интегрирован без проблем и будет работать надежно.

Поддержка и услуги:

Chenghao Optoelectronic стремится предоставлять выдающуюся поддержку и услуги для модуля CH430WQ22A-CT. Наша специализированная команда обслуживания клиентов готова помочь вам с любыми вопросами, касающимися спецификаций модуля, установки и вариантов настройки.

Мы предлагаем подробную документацию, включая руководства по сборке, технические характеристики и процессы настройки, гарантируя, что вы сможете максимально использовать возможности модуля. Кроме того, наша команда технической поддержки готова помочь в устранении любых проблем, которые могут возникнуть после установки, предлагая рекомендации для обеспечения бесперебойной работы.

Мы также поддерживаем надежную гарантийную политику, подтверждающую нашу приверженность качеству и удовлетворению потребностей клиентов. Доверьтесь Chenghao Optoelectronic как своему надежному партнеру в достижении индивидуальных решений для отображения, адаптированных к вашим конкретным потребностям.

FAQ:

Вопрос 1: Каков номер модели модуля ЖК-дисплея?

Ответ 1: Номер модели модуля ЖК-дисплея - CH430WQ22A-CT.

Вопрос 2: Какие сертификаты имеет этот модуль ЖК-дисплея?

Ответ 2: Этот продукт сертифицирован по стандартам CE, RoHS и FCC.

Вопрос 3: Каков минимальный объем заказа для модуля ЖК-дисплея Chenghao Optoelectronic?

Ответ 3: Минимальный объем заказа - 100 штук.

Вопрос 4: Как упаковывается продукт для обеспечения безопасности при транспортировке?

Ответ 4: Все продукты упакованы надлежащим образом для обеспечения их безопасности. Продукты небольшого размера упаковываются с использованием лотка и коробки, а продукты большего размера - с использованием пенопластового слота и коробки. Упаковка также может быть настроена в соответствии с требованиями клиентов.

Вопрос 5: Каковы типичные сроки доставки и условия оплаты?

Ответ 5: Срок доставки обычно составляет от 3 до 7 дней. Условия оплаты включают TT (телеграфный перевод) или другие согласованные методы.

Вопрос 6: Какова производственная мощность этого модуля ЖК-дисплея?

Ответ 6: Chenghao Optoelectronic может поставлять до 50 000 000 штук в месяц.
