4,3-дюймовый промышленный TFT LCD дисплейный модуль, разрешение 800×480, угол обзора 80 градусов

Описание продукта:

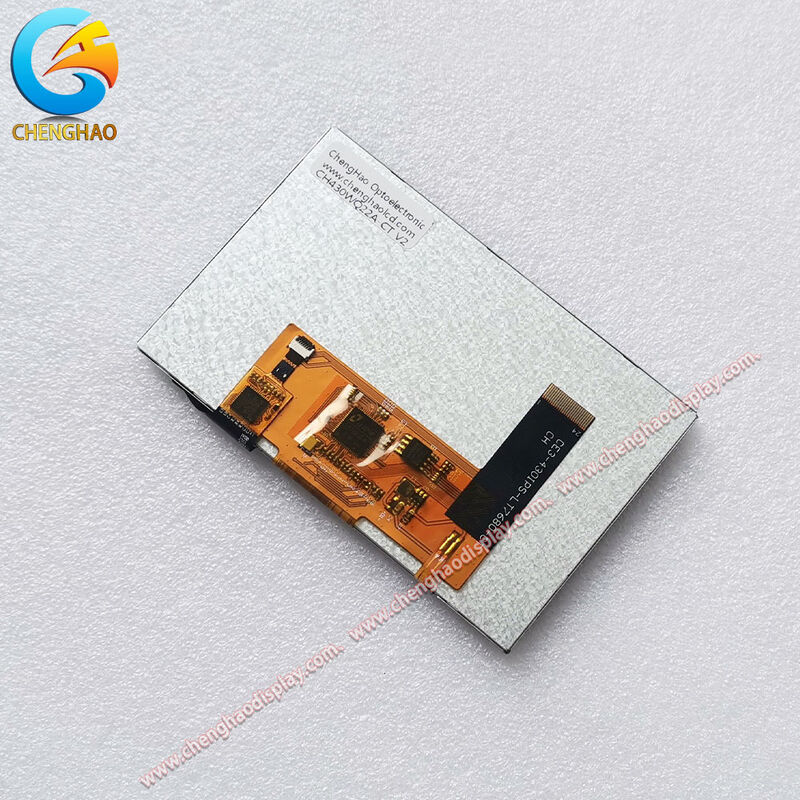

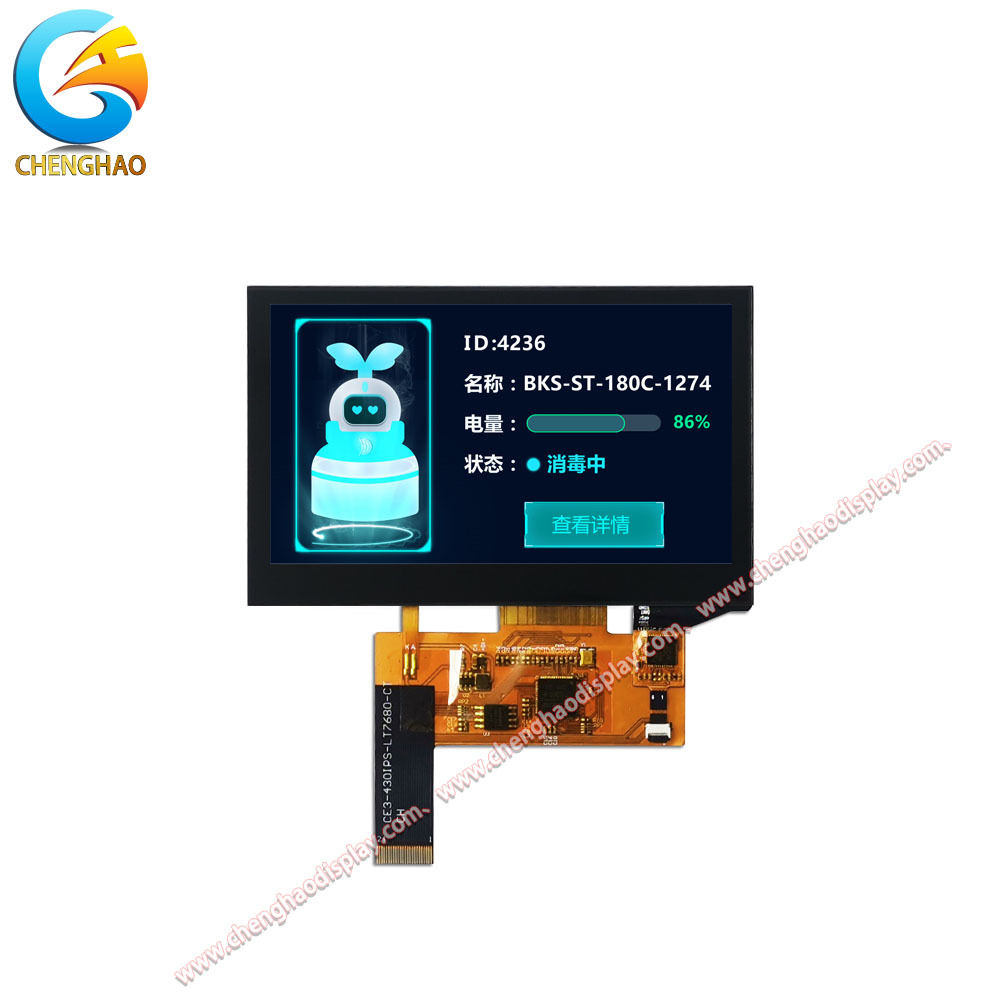

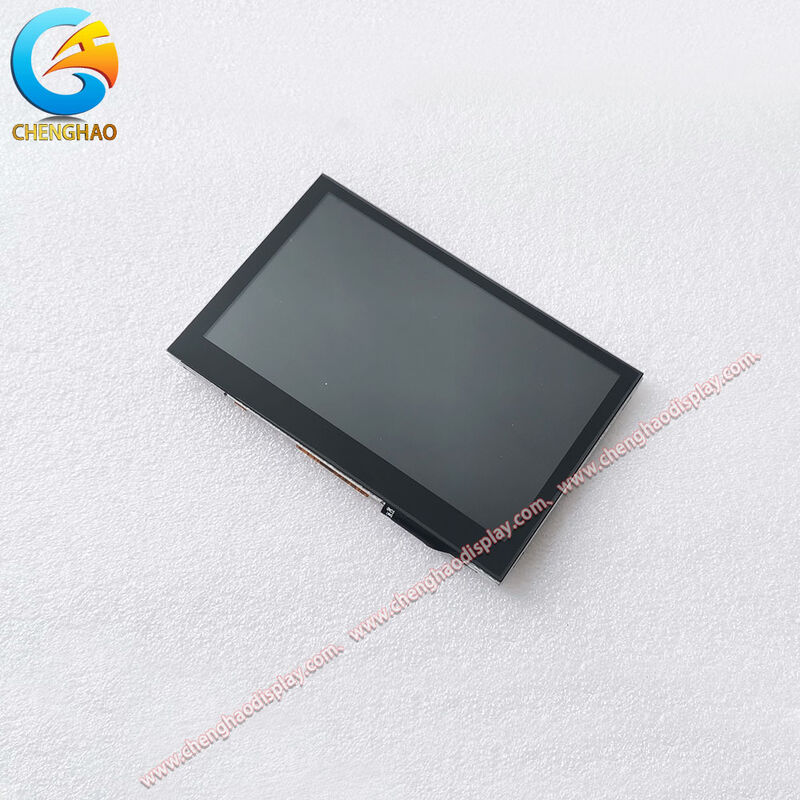

CH430WQ22A-CT - это высокопроизводительный 4,3-дюймовый ландшафтный TFT LCD дисплейный модуль с интегрированной емкостной сенсорной функциональностью, разработанный для промышленных и профессиональных применений. Обладая четким разрешением 800x480, он обеспечивает яркое изображение с 16 миллионами цветов, контрастностью 800:1 и высокой яркостью 800 кд/м² (поддерживает настройку 300~1500 кд/м²). Применяя IPS-технологию с трансмиссивным нормально-черным режимом, он обеспечивает угол обзора 80/80/80/80, гарантируя четкую видимость с любого ракурса.
		Модуль оснащен 24-контактным FPC-интерфейсом, поддерживающим SPI в качестве стандарта с настраиваемыми опциями, включая MCU, RGB, LVDS и HDMI. Его компактные размеры (105,567,24,75 мм) с активной областью 95,04*53,86 мм делают его идеальным для устройств с ограниченным пространством. Оснащенный емкостным сенсорным интерфейсом IIC (опционально резистивным или без сенсора), он стабильно работает в диапазоне температур от -20~+70℃, а температура хранения достигает -30~+80℃, что подходит для суровых промышленных условий.

Особенности:

• IPS-панель с ультрашироким углом обзора
  IPS-дисплей с трансмиссивным нормально-черным режимом обеспечивает равномерный угол обзора 80° во всех четырех направлениях, устраняя искажения цвета и обеспечивая стабильную видимость для совместной работы в промышленности.

• Высокая яркость и настраиваемая освещенность
  Благодаря стандартной яркости 800 кд/м² и диапазону настройки 300~1500 кд/м², модуль сохраняет четкую читаемость даже при сильном окружающем освещении, что идеально подходит для наружных или промышленных площадок с высокой яркостью.

• Гибкая совместимость интерфейсов
  Поддерживает SPI по умолчанию, с расширяемыми опциями, включая MCU, RGB, LVDS и HDMI. 24-контактный дизайн FPC обеспечивает стабильную передачу сигнала для различных промышленных систем управления.

• Широкий диапазон рабочих температур
  Рабочая температура от -20℃ до 70℃ и температура хранения от -30℃ до 80℃ обеспечивают надежную работу в экстремальных условиях, таких как наружное наблюдение и оборудование промышленной автоматизации.

• Двойные сенсорные опции с точным откликом
  Емкостной сенсор (интерфейс IIC) в стандартной комплектации, с альтернативами резистивного сенсора или без сенсора, удовлетворяющими различные эксплуатационные потребности, такие как сценарии работы в перчатках на заводах.

Технические параметры:

Настройка:

Как специализированный промышленный дисплейный модуль, CH430WQ22A-CT предлагает комплексные услуги по настройке для удовлетворения различных требований клиентов, со следующими основными опциями:

Во-первых, настройка FPC: Мы поддерживаем индивидуальный дизайн формы, структуры и количества контактов FPC, адаптируясь к конкретному пространству установки и потребностям подключения ваших устройств.

Во-вторых, настройка интерфейса: Помимо стандартного интерфейса SPI, мы предоставляем комплексную настройку нескольких интерфейсов, включая MCU, RGB, MIPI, LVDS, EDP и HDMI, обеспечивая бесшовную интеграцию с вашими системами управления.

В-третьих, настройка яркости подсветки: Яркость по умолчанию 800 кд/м² может быть отрегулирована в пределах 300~1500 кд/м², а отдельные модели могут достигать до 2800 кд/м² для сценариев сверхвысокой яркости.

В-четвертых, расширение температурного диапазона: Мы предлагаем настраиваемые диапазоны рабочих температур от -10~+60℃ до -45~+90℃, что позволяет модулю выдерживать экстремальный холод или жару в особых промышленных условиях.

В-пятых, персонализация стеклянного покрытия: Настройте форму, толщину, положение отверстий и шелкографию стеклянного покрытия в соответствии со структурными и брендинговыми потребностями вашего устройства.

В-шестых, выбор сенсорного решения: Выберите между емкостным сенсором, резистивным сенсором или версией без сенсора в зависимости от сценариев применения.

Кроме того, мы предоставляем антибликовое покрытие и обработку от электромагнитных помех (EMI) для повышения адаптивности модуля к суровым условиям работы.

Поддержка и обслуживание:

Chenghao Optoelectronic стремится предоставлять комплексную поддержку и обслуживание для дисплейного модуля CH430WQ22A-CT, обеспечивая беспроблемный опыт интеграции для наших клиентов.

Во-первых, техническая консультация: Наша профессиональная инженерная команда предлагает бесплатные предпродажные консультации, включая руководство по выбору модуля, анализ совместимости интерфейсов и разработку решений по настройке, чтобы помочь вам оптимизировать соответствие продукта.

Во-вторых, предоставление образцов: Мы предоставляем бесплатные или недорогие образцы для тестирования, позволяющие вам проверить производительность, совместимость и долговечность модуля в ваших фактических устройствах перед массовыми заказами.

В-третьих, поддержка настройки: Мы назначаем выделенных менеджеров проектов для отслеживания ваших запросов на настройку, от подтверждения проектного чертежа до производства и тестирования прототипов, гарантируя, что все настраиваемые параметры соответствуют вашим спецификациям.

В-четвертых, обеспечение качества: Все модули проходят строгие тесты на старение, тесты на температурный цикл и тесты на надежность перед поставкой. Мы предоставляем комплексную гарантию качества и своевременное послепродажное обслуживание.

В-пятых, поддержка документации: Мы предлагаем подробные технические паспорта, руководства пользователя, документы с определением интерфейсов и руководства по разработке драйверов для облегчения интеграции вашего продукта и процесса отладки.

FAQ:

В1: Каково собственное разрешение CH430WQ22A-CT?

О: Он имеет собственное разрешение 800×480 пикселей (WVGA) в альбомной ориентации.

В2: Могу ли я использовать этот дисплей без сенсорной панели?

О: Да, сенсорная панель является опциональной — вы можете заказать ее с емкостным сенсором, резистивным сенсором или вообще без сенсора.

В3: Какие интерфейсы поддерживает этот модуль из коробки?

О: Стандартная версия использует SPI, но ее можно настроить для поддержки MCU, RGB, LVDS, MIPI, eDP или HDMI.

В4: Подходит ли этот дисплей для использования на открытом воздухе?

О: При яркости до 1500 кд/м² (настраиваемая) он хорошо работает в ярких условиях, особенно с антибликовыми опциями.

В5: Каков диапазон рабочих температур?

О: Стандартный диапазон составляет от -20°C до +70°C; расширенные диапазоны до -45°C и до +90°C доступны по запросу.
