4.3-дюймовый IPS TFT LCD дисплей 800×480 разрешение Капацитивный сенсорный экран SPI интерфейс

Описание продукта:

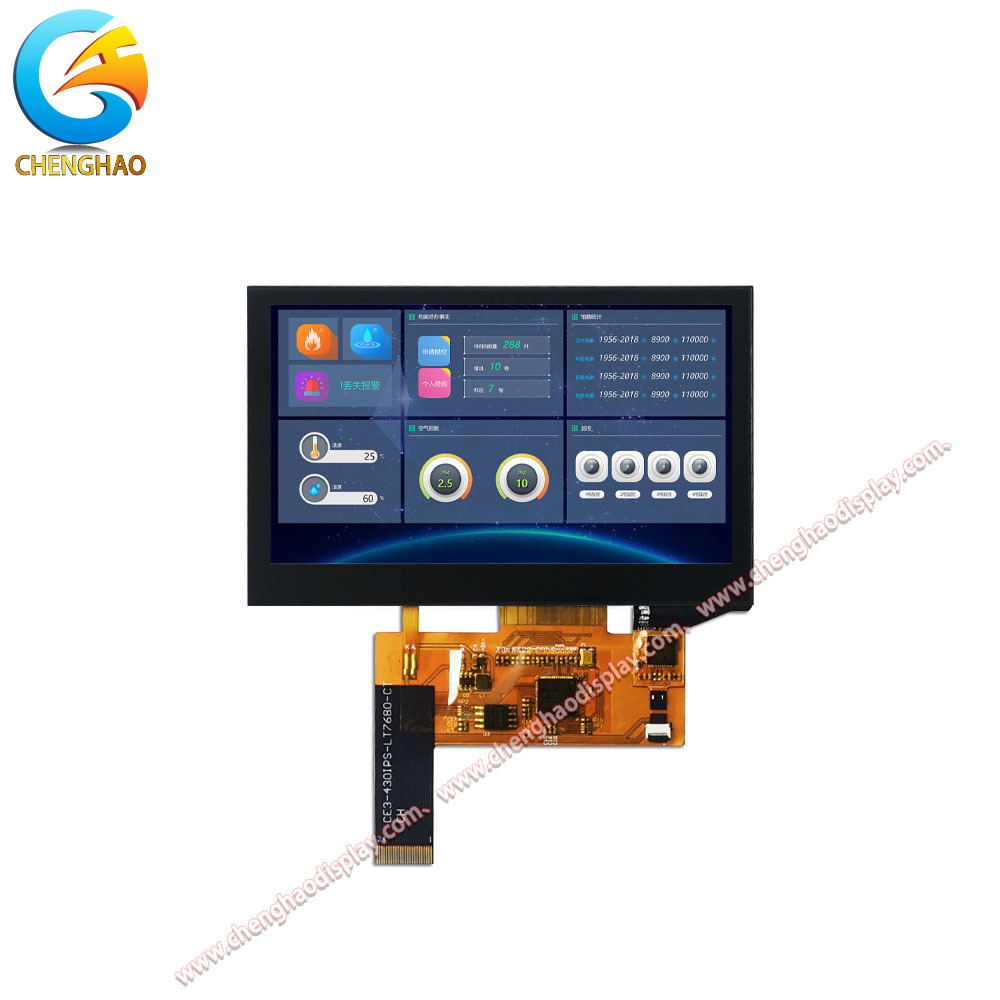

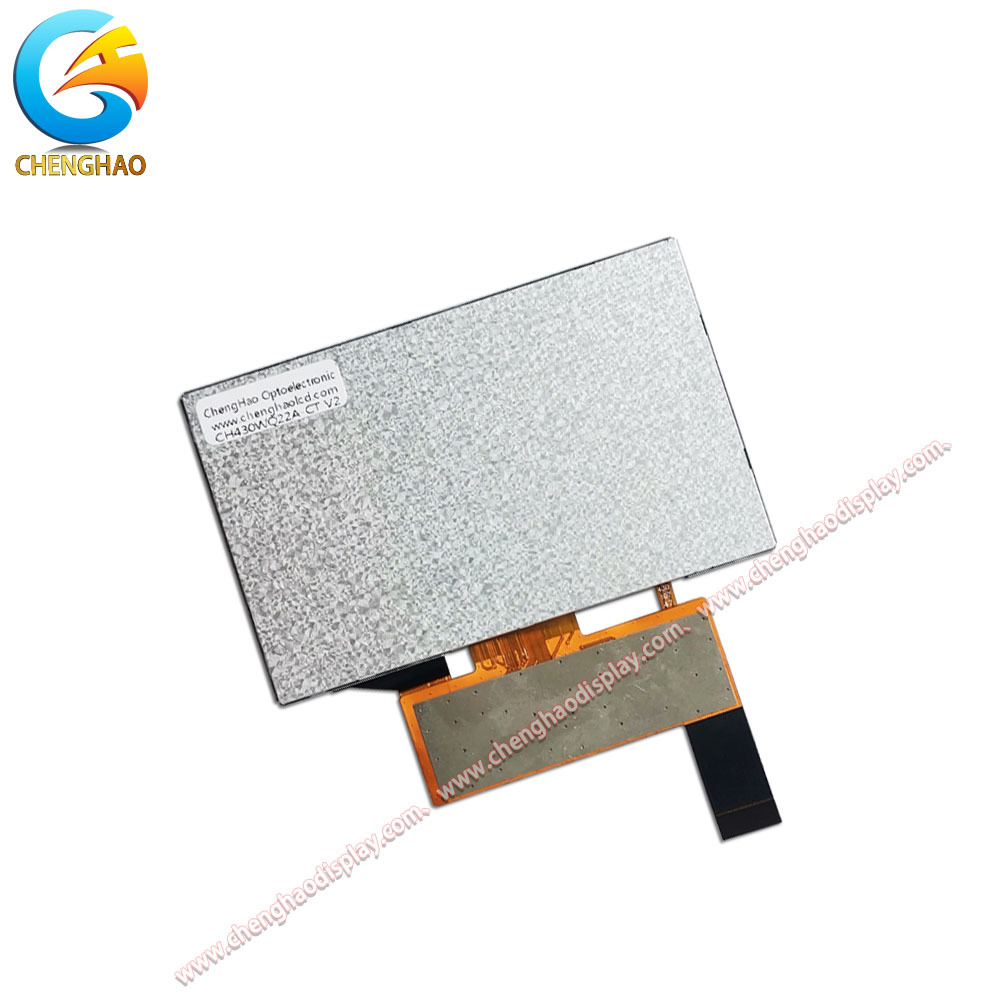

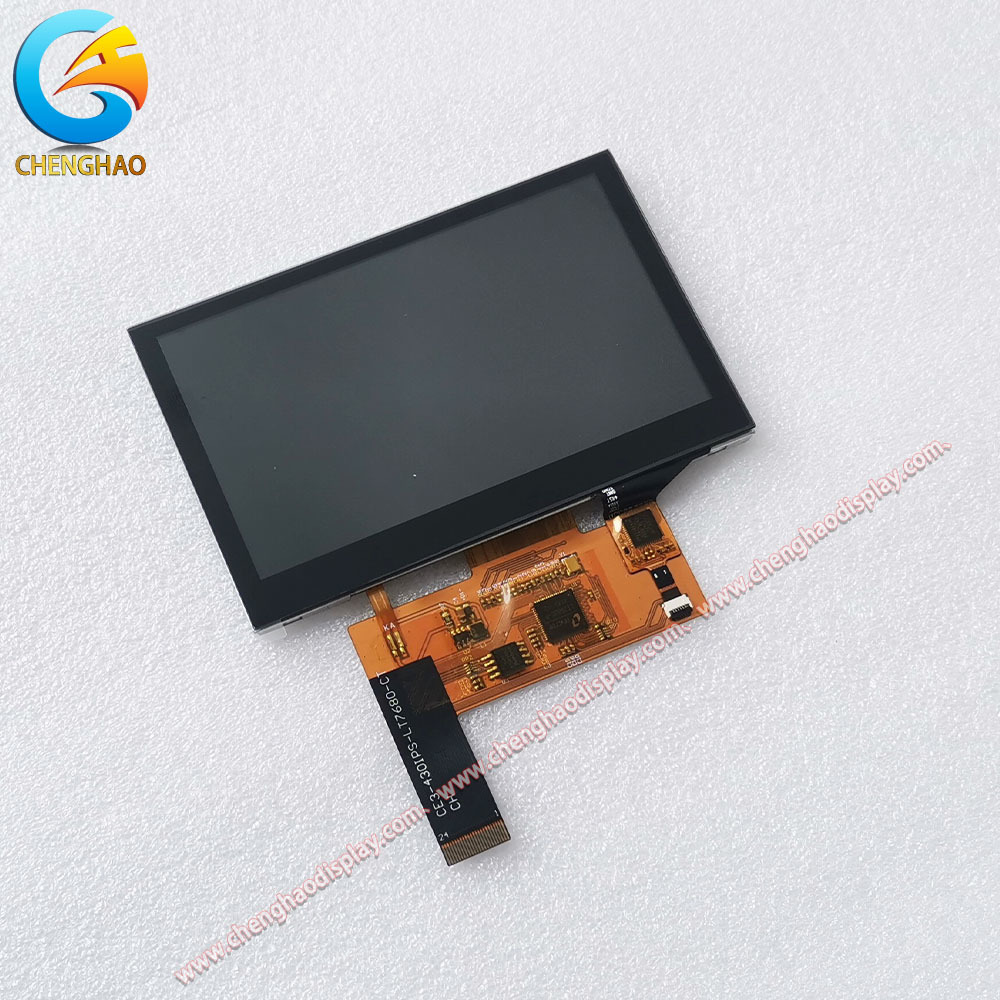

CH430WQ22A-CT - это высокопроизводительный 4,3-дюймовый ландшафтный TFT LCD дисплейный модуль с разрешением 800×480 и встроенной емкостной сенсорной панелью. Созданный по технологии IPS, он обеспечивает яркие 16,7M цветов, широкий угол обзора 80° во всех направлениях и высокую яркость 800 кд/м²—настраиваемую до 1500 кд/м² для требовательных условий. Модуль имеет размеры 105,5×67,2×4,75 мм с активной областью отображения 95,04×53,86 мм, что делает его идеальным для компактных, но высокочетких приложений. Он поддерживает несколько вариантов интерфейса, включая SPI, MCU, RGB, LVDS и HDMI, в то время как емкостная сенсорная функциональность работает через I²C. Разработанный для надежности, он безупречно функционирует от -20°C до +70°C и может храниться при температуре от -30°C до +80°C. Этот универсальный дисплей подходит для промышленных HMI, медицинских устройств, автомобильных систем и интеллектуальных розничных терминалов.

Особенности:

• Высокая четкость и широкий угол обзора:Разрешение 800×480 на 4,3-дюймовой IPS-панели обеспечивает четкое изображение с постоянным цветом под любым углом (80/80/80/80).

• Яркая и адаптируемая подсветка:Стандартная яркость 800 кд/м², масштабируемая до 1500 кд/м² для использования на открытом воздухе или при высокой освещенности.

• Гибкая поддержка интерфейсов:Поставляется с SPI, но может быть настроен для MCU, RGB, LVDS, MIPI, eDP или HDMI в зависимости от потребностей системы.

• Надежная устойчивость к окружающей среде:Надежно работает от -20°C до +70°C; диапазон хранения расширяется до -30°C~+80°C.

• Встроенный емкостной сенсорный экран:Чувствительный CTP на основе I²C улучшает взаимодействие с пользователем, не ухудшая качество изображения.

Технические параметры:

Размер экрана	4,3 дюйма
Направление обзора	80/80/80/80
Рабочая температура	-20 ~ +70 ℃
Контрастность	800
Яркость экрана	800 кд/м²
Сенсорный интерфейс	IIC
Тип модуля	4,3" TFT+CTP
Цвет	16M
Температура хранения	-30 ~ +80 ℃
Режим отображения	IPS / Прозрачный / Нормально черный

Настройка:

Chenghao Optoelectronic предлагает широкие возможности настройки для CH430WQ22A-CT для удовлетворения различных требований приложений. Клиенты могут настроить компоновку FPC—включая количество контактов, форму и маршрутизацию—в соответствии с дизайном своей печатной платы. Гибкость интерфейса позволяет интегрировать один или несколько стандартов сигнализации, таких как SPI, RGB, LVDS или HDMI, в один модуль. Интенсивность подсветки можно регулировать от 300 до 1500 кд/м² (или выше по запросу), обеспечивая оптимальную видимость в различных условиях освещения. Для экстремальных условий рабочие температурные диапазоны могут быть расширены до -45°C~+90°C. Дополнительные настройки включают антибликовую обработку поверхности, экранирование EMI, усиленные стеклянные крышки с пользовательскими вырезами или шелкографией, а также опциональные резистивные сенсорные или бесконтактные конфигурации. Каждая модификация проходит строгую проверку для поддержания оптической и механической целостности.

Поддержка и услуги:

Chenghao Optoelectronics предоставляет комплексную техническую поддержку для CH430WQ22A-CT, от оценки до серийного производства. Клиенты получают полную техническую документацию, включая технические паспорта, временные диаграммы и справочные схемы. Наша инженерная команда может быстро оказать помощь в интеграции драйверов, калибровке сенсорного экрана и настройке интерфейса. Мы также предоставляем образцы для прототипирования и можем проводить тестирование на совместимость по запросу. Послепродажное обслуживание включает 13-месячную гарантию на продукт и удаленную онлайн-техническую помощь, чтобы помочь клиентам ускорить запуск продукта. Используя сертифицированные по ISO производственные линии и эффективную глобальную систему логистики, Chenghao обеспечивает стабильную доставку и долгосрочные гарантии поставок для промышленных и коммерческих клиентов по всему миру.

FAQ:

В1: Какой номер модели этого ЖК-дисплейного модуля?

О1: Номер модели этого ЖК-дисплейного модуля - CH430WQ22A-CT.

В2: Какие сертификаты имеет ЖК-дисплейный модуль Chenghao Optoelectronic?

О2: Этот продукт сертифицирован по стандартам CE, RoHS и FCC.

В3: Каков минимальный объем заказа для ЖК-дисплейного модуля CH430WQ22A-CT?

О3: Минимальный объем заказа для этого ЖК-дисплейного модуля составляет 100 штук.

В4: Как упаковывается ЖК-дисплейный модуль для транспортировки?

О4: Все продукты надежно упакованы для обеспечения безопасности при транспортировке. Продукты небольшого размера используют упаковку лоток плюс картон, а большие размеры используют упаковку пенопластовый слот плюс картон. Индивидуальная упаковка также может быть разработана в соответствии с требованиями заказчика.

В5: Каково типичное время доставки заказов модели CH430WQ22A-CT?

О5: Обычно время доставки составляет от 3 до 7 дней.

В6: Какие условия оплаты принимаются при покупке этого ЖК-дисплейного модуля?

О6: Условия оплаты включают TT (телеграфный перевод) или другие взаимно согласованные методы.

В7: Какова ежемесячная производственная мощность ЖК-дисплейного модуля Chenghao Optoelectronic?

О7: Производственная мощность составляет до 50 000 000 штук в месяц.
