4.3 дюймовый TFT дисплейный модуль 800x480 IPS Lcd 24 пин SPI дисплей с емкостным сенсорным устройством

Описание продукта:

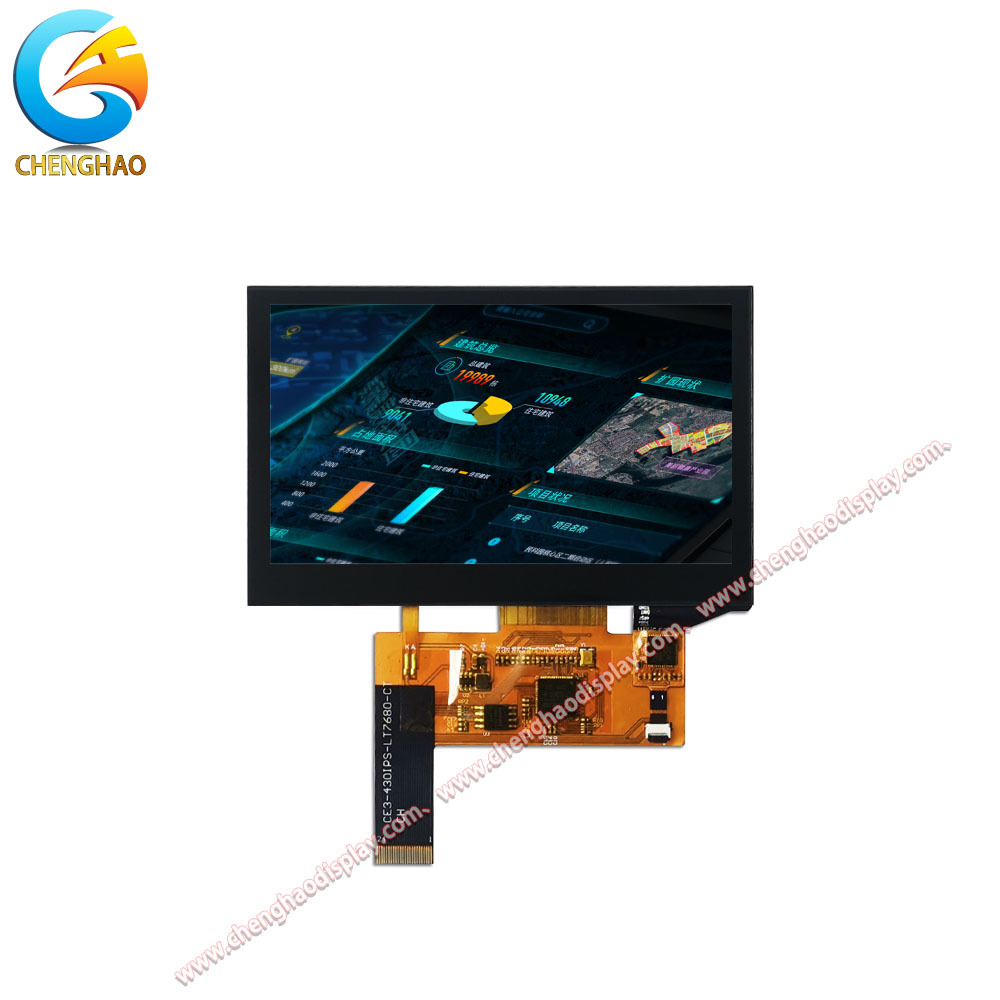

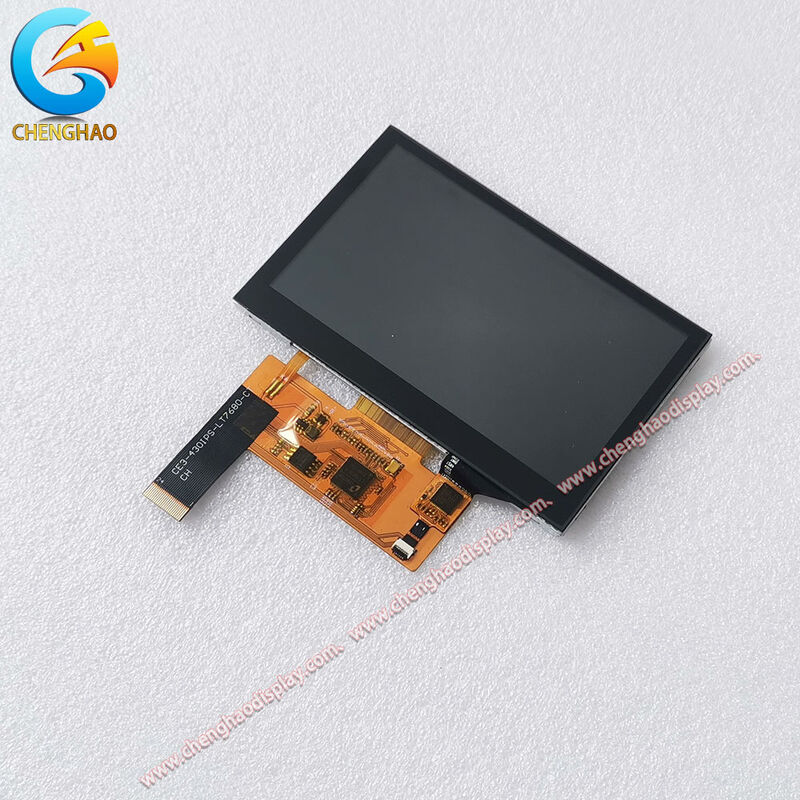

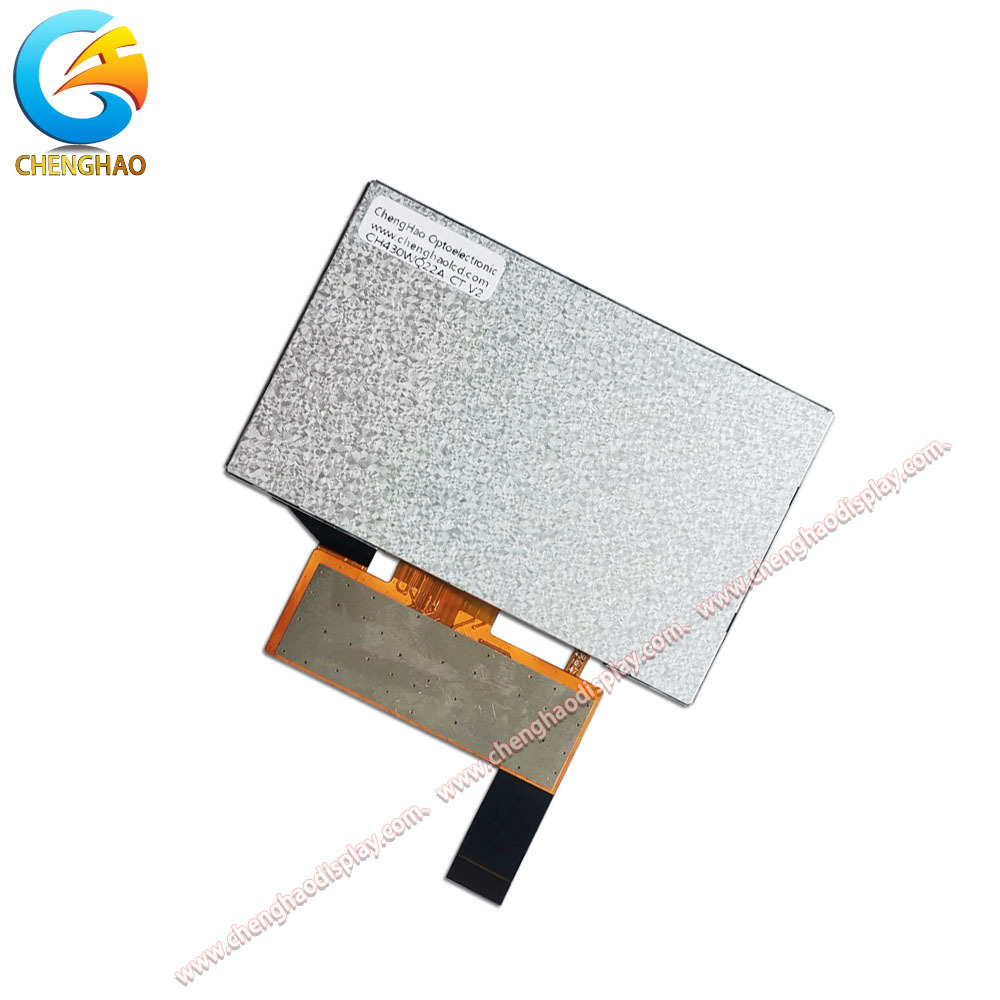

CH430WQ22A-CT - это 4,3-дюймовый TFT LCD дисплейный модуль с емкостным сенсорным экраном, предназначенный для широкого спектра промышленных и потребительских применений. Обладая разрешением 800×480 пикселей, модуль обеспечивает четкое изображение и ясный текст, что делает его подходящим для интерфейсов человек-машина (HMI), портативных устройств и приборов.

В модуле используется панель IPS (In-Plane Switching) с трансмиссивным, нормально-черным режимом отображения, обеспечивающим широкие углы обзора 80/80/80/80 (влево/вправо/вверх/вниз). Это обеспечивает стабильность цвета и контрастности даже при просмотре под углом. При типичной яркости 800 кд/м² (настраивается от 300 до 1500 кд/м²) экран остается читаемым при ярком окружающем освещении. Он поддерживает 16,7 миллионов цветов (16M) и коэффициент контрастности 800:1, обеспечивая яркое и хорошо различимое изображение.
		Встроенная емкостная сенсорная панель использует интерфейс I²C для быстрого и надежного отклика на касание. Для связи с дисплеем по умолчанию используется интерфейс SPI, но модуль может быть настроен для поддержки MCU, RGB, LVDS, HDMI и других распространенных интерфейсов. Гибкая печатная плата (FPC) имеет 24 контакта, что позволяет легко интегрировать ее в различные конструкции систем. Диапазон рабочих температур составляет от –20 °C до +70 °C, а температура хранения - от –30 °C до +80 °C, что обеспечивает надежную работу в сложных условиях. Компактные размеры модуля составляют 105,5 мм × 67,2 мм × 4,75 мм, с активной областью 95,04 мм × 53,86 мм.

В заключение, CH430WQ22A-CT сочетает в себе дисплей IPS высокой яркости, отзывчивый емкостной сенсорный экран и гибкие варианты интерфейса, что делает его идеальным выбором для приложений, требующих надежной производительности и настройки.

Особенности:

• IPS-дисплей высокой яркости – При типичной яркости 800 кд/м² (и настраиваемой до 1500 кд/м²) модуль обеспечивает отличную читаемость на улице. Технология IPS обеспечивает стабильные цвета и широкие углы обзора 80°/80°/80°/80°, гарантируя, что контент остается видимым практически с любого направления без сдвига цвета;

• Емкостной сенсорный экран с интерфейсом I²C – Встроенная емкостная сенсорная панель обеспечивает плавную работу с несколькими касаниями. Связь по I²C упрощает интеграцию и уменьшает количество необходимых GPIO по сравнению с резистивными сенсорными решениями;

• Гибкие варианты интерфейса – Хотя интерфейс дисплея по умолчанию - SPI, модуль может быть адаптирован для поддержки MCU, RGB, LVDS, HDMI и других стандартных интерфейсов. Эта адаптивность позволяет разработчикам согласовывать модуль с широким спектром хост-процессоров и архитектур систем;

• Компактный и надежный механический дизайн – Размеры модуля составляют всего 105,5 мм × 67,2 мм × 4,75 мм, что делает его подходящим для применений с ограниченным пространством. Его рабочий диапазон температур (–20 °C to +70 °C) и диапазон хранения (–30 °C to +80 °C) гарантируют надежную работу в промышленных и автомобильных условиях;

• Широкие возможности настройки – Помимо стандартных спецификаций, клиенты могут изменять форму/количество контактов FPC, выбирать альтернативные сенсорные технологии (резистивные или без сенсора), регулировать яркость, расширять рабочую температуру, добавлять антибликовое покрытие и включать экранирование EMI. Это делает CH430WQ22A-CT универсальной платформой для индивидуальных проектов;

Технические параметры:

Настройка:

Как профессиональный производитель TFT LCD модулей, Chenghao Optoelectronic предлагает широкие возможности настройки для CH430WQ22A-CT для удовлетворения конкретных требований приложений. Процесс настройки обычно включает следующие шаги:

(1) Анализ требований – Наша инженерная команда работает с клиентом, чтобы понять среду применения, предпочтения интерфейса, механические ограничения и целевые показатели производительности.

(2) Настройка FPC – Гибкая печатная плата может быть адаптирована по форме, структуре и количеству контактов (по умолчанию 24 контакта). Это обеспечивает оптимальную маршрутизацию и совместимость с компоновкой печатной платы заказчика.

(3) Выбор интерфейса дисплея – В то время как стандартный модуль использует интерфейс SPI, мы можем адаптировать дизайн для поддержки MCU, RGB, LVDS, MIPI, EDP, HDMI или комбинации нескольких интерфейсов. Эта гибкость позволяет модулю подключаться непосредственно к хост-системе без дополнительных преобразователей.

(4) Регулировка яркости – Яркость по умолчанию составляет 800 кд/м², но мы можем предоставить модули с яркостью от 300 кд/м² до 1500 кд/м² (и до 2800 кд/м² для определенных моделей). Это имеет решающее значение для наружных или приложений с высоким уровнем окружающего освещения.

(5) Расширение рабочей температуры – Стандартный рабочий диапазон составляет от –20 °C до +70 °C. Пользовательские версии могут быть разработаны для –10 °C to +60 °C или расширены до –45 °C to +90 °C, что подходит для автомобильной, промышленной или наружной эксплуатации.

(6) Настройка защитного стекла – Защитное стекло может быть изменено по форме, толщине, вырезам (для кнопок, камер и т. д.), шелкографии и обработке поверхности (антибликовое покрытие, защита от отпечатков пальцев).

(7) Варианты сенсорной панели – Модуль поставляется с емкостной сенсорной панелью (интерфейс I²C). Клиенты могут выбрать резистивный сенсорный экран или выбрать версию без сенсора, в зависимости от стоимости и потребностей приложения.

(8) Оптические улучшения – Могут быть нанесены антибликовые (AG) покрытия для уменьшения отражений, а экранирование электромагнитных помех (EMI) может быть добавлено для улучшения целостности сигнала в шумных средах.

(9) Прототип и проверка – После завершения спецификаций настройки мы производим прототипы для тестирования и утверждения. После подтверждения клиентом начинается массовое производство.

Используя эти возможности настройки, CH430WQ22A-CT может быть преобразован в индивидуальное решение, которое идеально соответствует дизайну продукта заказчика.

Поддержка и услуги:

Chenghao Optoelectronic предоставляет всестороннюю техническую поддержку и послепродажное обслуживание для обеспечения успешной интеграции и долгосрочной надежности дисплейного модуля CH430WQ22A-CT.

Техническая поддержка
Предпродажная консультация – Наши инженеры-прикладники помогают клиентам выбрать правильный интерфейс, яркость, диапазон температур и механическую конфигурацию в соответствии с требованиями их проекта.
Руководство по интеграции – Мы предлагаем подробные технические паспорта, схемы выводов, спецификации синхронизации интерфейса и примеры кода для распространенных платформ (например, Arduino, Raspberry Pi, STM32).
Помощь в разработке дизайна – Для настраиваемых версий мы сотрудничаем с клиентами на протяжении всего цикла разработки, от определения спецификаций до проверки прототипа.

Гарантия качества
Каждый модуль проходит тщательное тестирование на однородность дисплея, чувствительность к касанию, электрические характеристики и устойчивость к воздействию окружающей среды.
Мы предоставляем гарантии, соответствующие отраслевым стандартам (обычно 12–24 месяца), и можем предложить расширенные варианты гарантии для приложений с высокой надежностью.

Логистика и цепочка поставок
Гибкие объемы заказов от небольших партий до массового производства.
Доставка по всему миру с надлежащей антистатической и противоударной упаковкой.
Программы управления запасами для своевременной доставки.

Послепродажное обслуживание
Специальная команда обслуживания клиентов для отслеживания заказов, технических запросов и запросов на замену.
Анализ неисправностей и услуги по ремонту для модулей, подпадающих под гарантию.
Постоянное улучшение продукта на основе отзывов клиентов.

Предлагая эти услуги поддержки, мы стремимся сделать CH430WQ22A-CT не просто компонентом дисплея, а полностью поддерживаемым решением, которое ускоряет разработку и развертывание вашего продукта.
