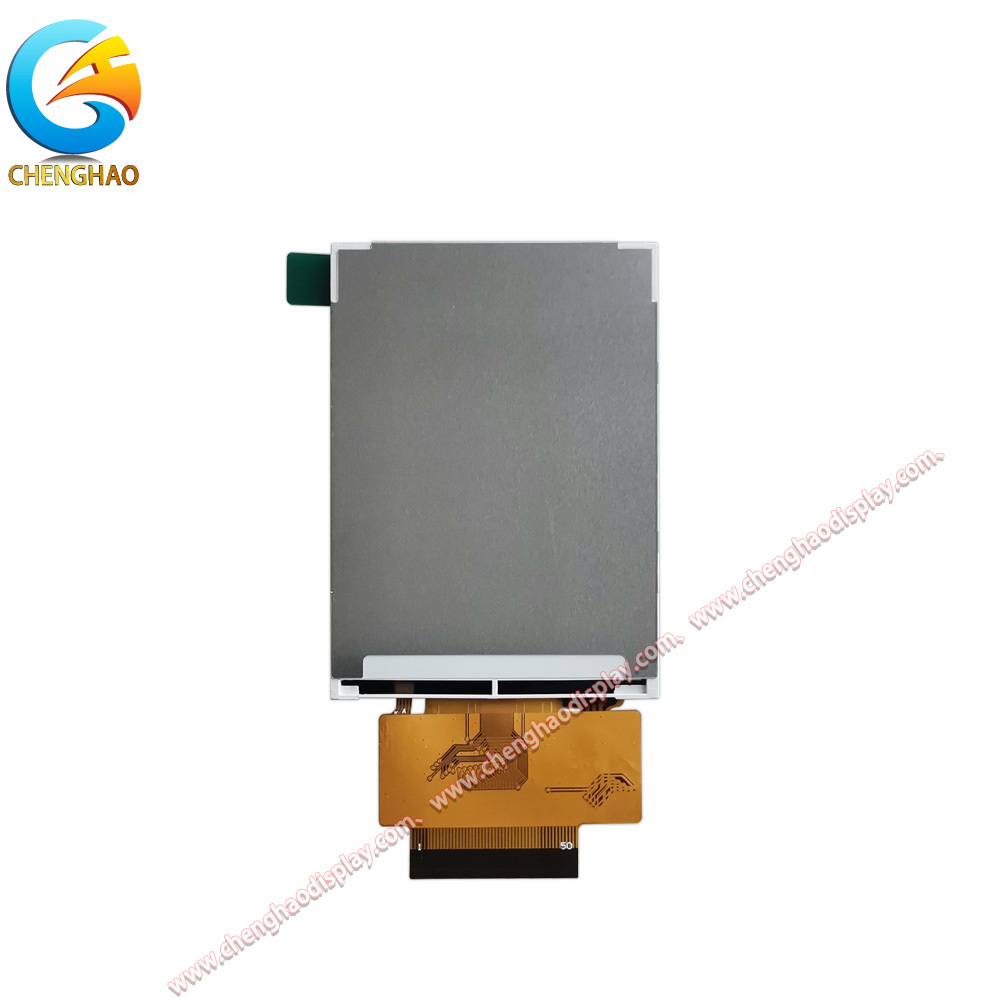

2.8-дюймовый 240x320 IPS TFT LCD с резистивным сенсорным и многочисленными интерфейсами

Описание продукта:

CH280QV22F-T представляет собой высокопроизводительный 2,8-дюймовый TFT LCD дисплейный модуль, разработанный Chenghao Optoelectronic для универсальных встроенных приложений.обеспечивает четкое и подробное 65K цветное визуальное изображение в компактной активной области 43.2 x 57,6 мм. Используя технологию IPS (In-Plane Switching), модуль обеспечивает исключительные широкие углы обзора 80/80/80/80 (вверх/вниз/слева/справа),обеспечение постоянного качества изображения с нескольких точек зрения.

Этот модуль интегрирует резистивную сенсорную панель с интерфейсом USB, обеспечивая надежное и точное управление вводом.решение для сенсорного доступа может быть опционально модернизировано до емкостного доступа или полностью исключено на основе требований проекта.Дисплей обладает высокой яркостью 500 cd/m2, с возможностью настройки от 300 до 1000 cd/m2 для различных условий освещения.Он предназначен для надежной работы в широком диапазоне температур от -20°C до +70°C, что делает его подходящим для промышленной, автомобильной и наружной среды.

Для обеспечения бесшовной интеграции CH280QV22F-T поддерживает несколько протоколов интерфейса, включая SPI, MCU (параллельный) и RGB, предоставляя разработчикам универсальные варианты подключения.Его компактные физические размеры 50.0 x 69,2 x 3,4 мм и 50-прикольный FPC-коннектор облегчают легкую установку в ограниченных пространством конструкциях.

Особенности:

• Высокий уровень просмотра IPS:С симетричными углами зрения 80 градусов во всех направлениях, панель IPS гарантирует минимальное смещение цвета и потерю контраста,что делает его идеальным для приложений, где несколько пользователей просматривают экран под разными углами.

• Совместимость с несколькими интерфейсами:Инженеры могут выбирать из интерфейсов SPI, MCU или RGB, чтобы соответствовать архитектуре своей системы.Эта гибкость упрощает разработку аппаратного обеспечения и уменьшает потребность во внешних мостовых интерфейсах или сложной конверсии сигнала.

• Сильная экологическая толерантность:Разработанный для сложных условий, модуль работает от -20°C до +70°C и хранится от -30°C до +80°C. Эта прочность обеспечивает стабильную производительность в промышленных панелях управления,автомобильные приборные панели, и медицинское оборудование для мониторинга.

• Настраиваемая яркость и касание:Стандартная яркость 500 cd/m2 может быть адаптирована от 300 до 1000 cd/m2 для четкости солнечного света или экономии энергии.стандартное сопротивляющее соприкосновение можно заменить на емкостное соприкосновение или без соприкосновения, что позволяет точно согласовывать потребности пользователей в взаимодействии и целевые затраты.

Технические параметры:

Настройка:

Chenghao Optoelectronic предлагает обширные услуги по настройке модуля CH280QV22F-T, что позволяет ему идеально адаптироваться к вашим конкретным потребностям приложения.Наш процесс настройки является совместным и охватывает следующие ключевые аспекты:

1)Настройка FPC и разъемов: мы можем модифицировать форму гибкой печатной схемы (FPC), длину, структуру и количество штифтов (от стандартных 50 штифтов), чтобы соответствовать вашей уникальной схеме PCB и дизайну корпуса,упрощение сборки и повышение надежности.

2)Отображение интерфейса:Помимо стандартной поддержки SPI, MCU и RGB, мы можем интегрировать другие интерфейсы, такие как MIPI, LVDS, EDP или HDMI по запросу, обеспечивая совместимость с хост-процессором или системой на чипе.

3)Настройка яркости фонаря:Adjust the LED backlight brightness anywhere from 300 cd/m² to 1000 cd/m² (with options up to 1500 cd/m² for specific needs) to achieve optimal visibility in environments ranging from dim indoor settings to direct sunlight.

4)Расширенный диапазон температур:Операционная температура может быть настроена для более широких или специализированных диапазонов, таких как -45 °C до +90 °C для экстремальных приложений.обеспечение стабильности производительности в самых суровых условиях.

5)Стекло покрытия и оптическое улучшение:Настраивайте форму стекла покрытия, толщину, антиотражательные (AG) или антиотражательные (AR) покрытия и добавляйте шелковую печать (например, логотипы, границы) как для функциональных, так и для эстетических целей.

6)Выбор сенсорной панели:Выбирайте между резистивным касанием (стандартный), проективным емкостным касанием для многоточечных жестов или выбирайте отсутствие сенсорной панели на основе требований вашего приложения.

7)Защита от EMI/EMC:Интегрировать защиту от электромагнитных помех, чтобы соответствовать строгим нормативным стандартам и обеспечить стабильную работу в электрически шумной среде.

Наша инженерная команда тесно сотрудничает с вами от концепции до производства, предоставляя прототипы для проверки и гарантируя, что индивидуальный модуль соответствует всем вашим техническим и качественным требованиям.

Поддержка и услуги:

Выбор CH280QV22F-T дает вам доступ к всеобъемлющей технической поддержке и обслуживанию клиентов от Chenghao Optoelectronics,система, предназначенная для обеспечения успеха вашего проекта от разработки до серийного производства.

Техническая документация:Получите подробные определения пин и интерфейсные спецификации для упрощения процесса проектирования.

Поддержка проектирования и интеграции:Наши опытные инженеры-прикладыватели предоставляют руководство по схематическому дизайну, макету печатных платформ и интеграции программного обеспечения драйверов для различных платформ MCU.

Образец:Мы предлагаем стандартные или индивидуальные образцы CH280QV22F-T для использования на этапах прототипирования и оценки, чтобы проверить производительность и совместимость перед массовым заказом.

Надежное производство и обеспечение качества: Все модули проходят строгие испытания, включая электрическую проверку, визуальную проверку и испытания на старение.Мы придерживаемся строгих процедур контроля качества, чтобы гарантировать, что каждый блок соответствует нашим высоким стандартам надежности и долговечности..

Гибкий порядок заказов и логистика: Мы поддерживаем различные объемы заказов, от небольших партий для НИОКР до крупномасштабного производства.

Послепродажное обслуживание и гарантия: Мы предоставляем гарантийную поддержку для стандартных продуктов. Наша специализированная команда поддержки готова помочь вам в любых технических вопросах или вопросах, которые у вас могут возникнуть на протяжении всего жизненного цикла продукта.

Часто задаваемые вопросы

Вопрос 1: Какой номер модели TFT LCD емкостного сенсорного экрана?

A1: Номер модели CH280QV22F-T.

Вопрос 2: Какие сертификаты имеет этот сенсорный экран?

A2: Сертификат CE, RoHS и FCC.

Вопрос 3: Есть ли минимальное количество заказов для этого продукта?

A3: Нет, для этого продукта нет минимального количества заказов (без MOQ).

Вопрос 4: Как упаковать продукт, чтобы обеспечить безопасность при транспортировке?

A4: Все продукты надежно упакованы. Малые размеры упаковываются с использованием подноса плюс картон, в то время как большие размеры используют пенообразный слот плюс картон. Упаковка также может быть настроена в соответствии с требованиями клиента.

Q5: Каково типичное время доставки заказов?

Ответ: Время доставки обычно составляет от 3 до 7 дней.

Вопрос 6: Какие условия оплаты принимаются?

A6: Оплата может быть произведена через TT (телеграфный перевод) или другие согласованные способы.

Вопрос 7: Какова ежемесячная мощность поставки этого сенсорного экрана?

A7: Chenghao Optoelectronic может поставлять до 20,0001000 штук в месяц.
