5-дюймовый ЖК-модуль IPS TFT с емкостным сенсорным экраном — SPI-дисплей высокой яркости 900 кд/м²

Описание продукта

CH500WV05B-CT-PA представляет собой 5,0-дюймовый IPS TFT LCD-модуль с интегрированной емкостной сенсорной панелью и встроенным графическим контроллером EVE2.С разрешением 800 x 480 WVGA пикселей и сверхвысокой яркостью 900 cd/m2, этот дисплей обеспечивает исключительную четкость изображения и читаемость солнечного света, что делает его идеальным для наружных киосков, медицинских устройств и промышленных приложений HMI, где присутствует сильное окружающее освещение.Технология IPS обеспечивает широкий угол обзора 80/80/80/80 градусов, обеспечивая последовательное воспроизведение цвета и качество изображения практически в любом направлении без сдвига цвета или инверсии.Оснащен стандартным интерфейсом SPI, который также поддерживает режимы D-SPI и Q-SPI, этот модуль предлагает гибкую и высокоскоростную передачу данных при одновременном минимизации количества необходимых I/O-прицепов на хост-контроллере.Дисплей работает в режиме передачи с обычно черной технологией и имеет антиотражательную обработку поверхности для эффективного минимизации отражений от окружающих источников светаИнтегрированная емкостная сенсорная панель с прочным стеклянным покрытием линз обеспечивает быстрое, точное и многоприкосновение возможности ввода.Встроенная панель управления PCB прикреплена к задней части модуля, включающий в себя встроенный видеомотор EVE2, который обрабатывает визуализацию экрана, сенсорную обработку и аудиовывод,значительное уменьшение нагрузки на микроконтроллер-хостинг и упрощение проектирования системыС двумя возможностями подключения, включая 20-контактный IDC коробка заголовок и 20-контактный FFC разъединитель,Этот модуль предлагает универсальные возможности интеграции для широкого спектра встроенных приложений в промышленных, медицинских и умных рынков домов.

Характеристики продукта

• Ультравысокая яркость для четкости солнечного света: с типичной яркостью 900 cd/m2, дисплей остается четко видимым даже при прямом солнечном свете, что делает его отличным выбором для наружных киосков, морской электроники,интерфейсы садового оборудования, и любое применение, где дисплей должен конкурировать с сильным окружающим светом; схема светодиодного подсветки высокой яркости, управляемая специальным высокоэффективным светодиодным драйвером с управлением PWM,обеспечивает постоянную яркость при сохранении энергоэффективности.

• Интегрированный графический контроллер EVE2 для упрощенного проектирования системы: Встроенный * Встроенный видеомотор (EVE2) объединяет управление дисплеем, управление сенсорным управлением и аудиовывод в один чип.Это устраняет необходимость в отдельном графическом контроллере или буфере кадраEVE2 поддерживает продвинутые графические примитивы, рендеринг виджетов и воспроизведение аудио,позволяет богатые человеко-машинные интерфейсы с помощью простого недорогого микроконтроллера с поддержкой SPI.

• Технология дисплея IPS с полным углом обзора: Панель IPS (In-Plane Switching) обеспечивает превосходную цветовую производительность с углом обзора 80/80/80/80 градусов во всех направлениях.цвета остаются стабильными и точными без инверсии или значительной потери яркости при взгляде с экстремальных угловЭто особенно важно для устройств с широкими или регулируемыми положениями обзора, таких как медицинское оборудование, промышленные панели управления,и бортовые дисплеи, используемые водителем и пассажиром.

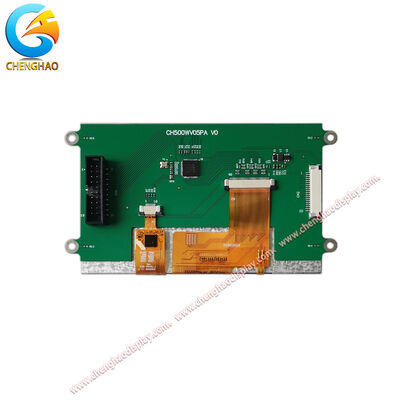

• Подключение с двумя интерфейсами для гибкой интеграции: Модуль предлагает два независимых варианта подключения: 20-прицепный 2x10 IDC коробка заголовок с 2,54 мм пич и 20-прицепный 1,0 мм пич верхний контактный FFC разъединитель.Этот дизайн с двумя интерфейсами позволяет инженерам выбирать наиболее подходящий метод подключения для их конкретной схемы печатных плат и механических ограниченийГибкая связь уменьшает потребность в адаптерных платах и упрощает прототипирование, производство и техническое обслуживание.

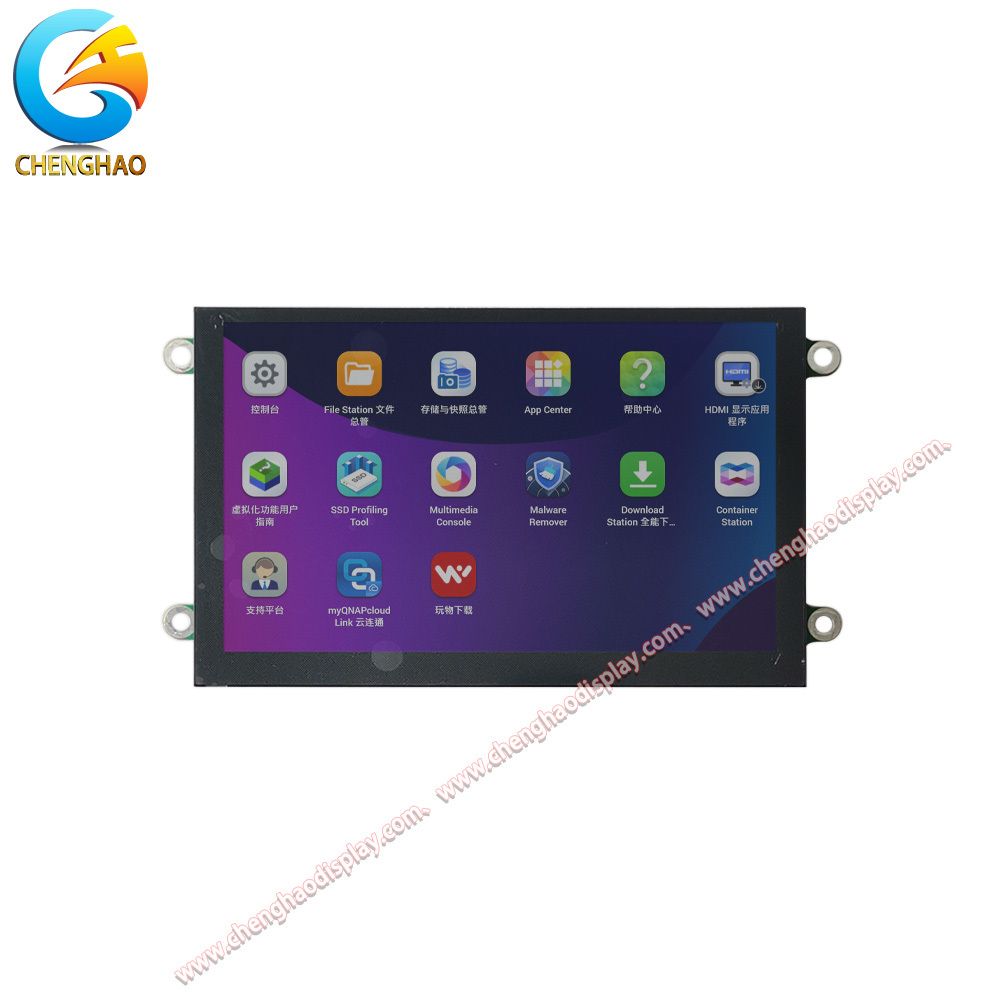

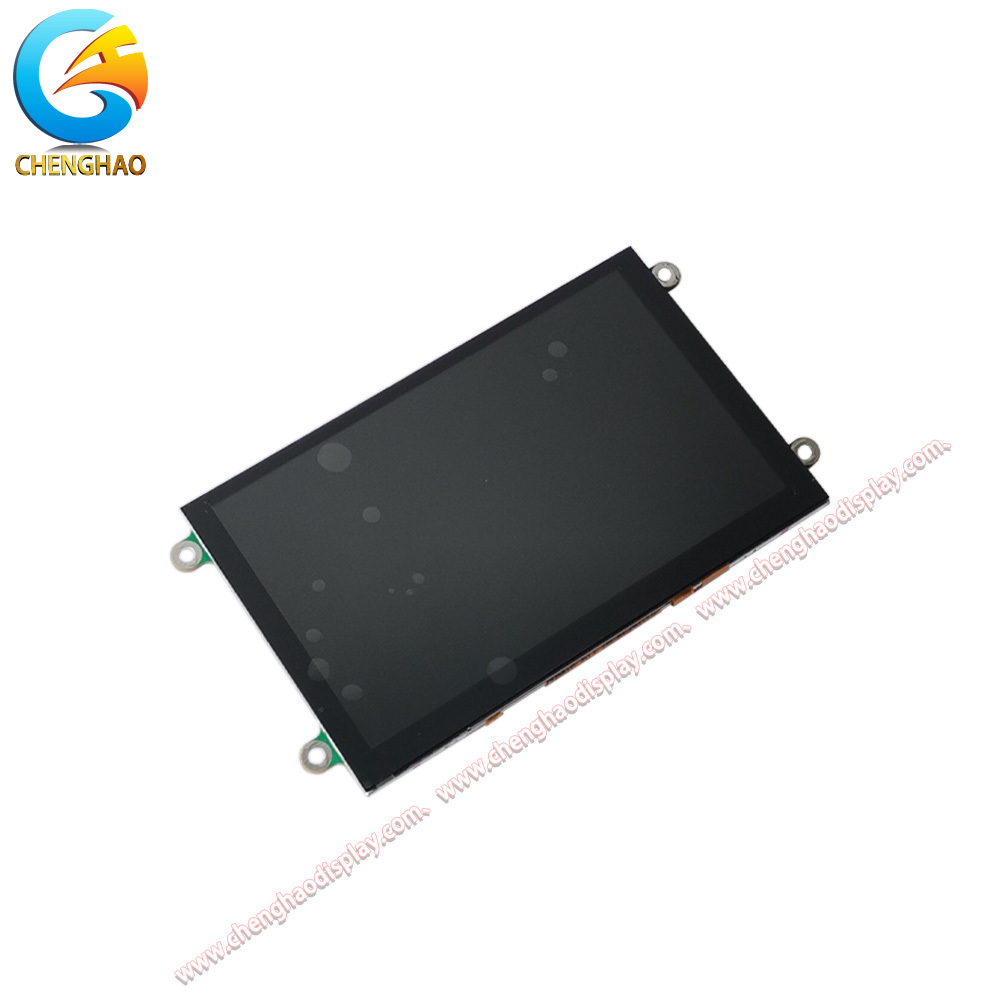

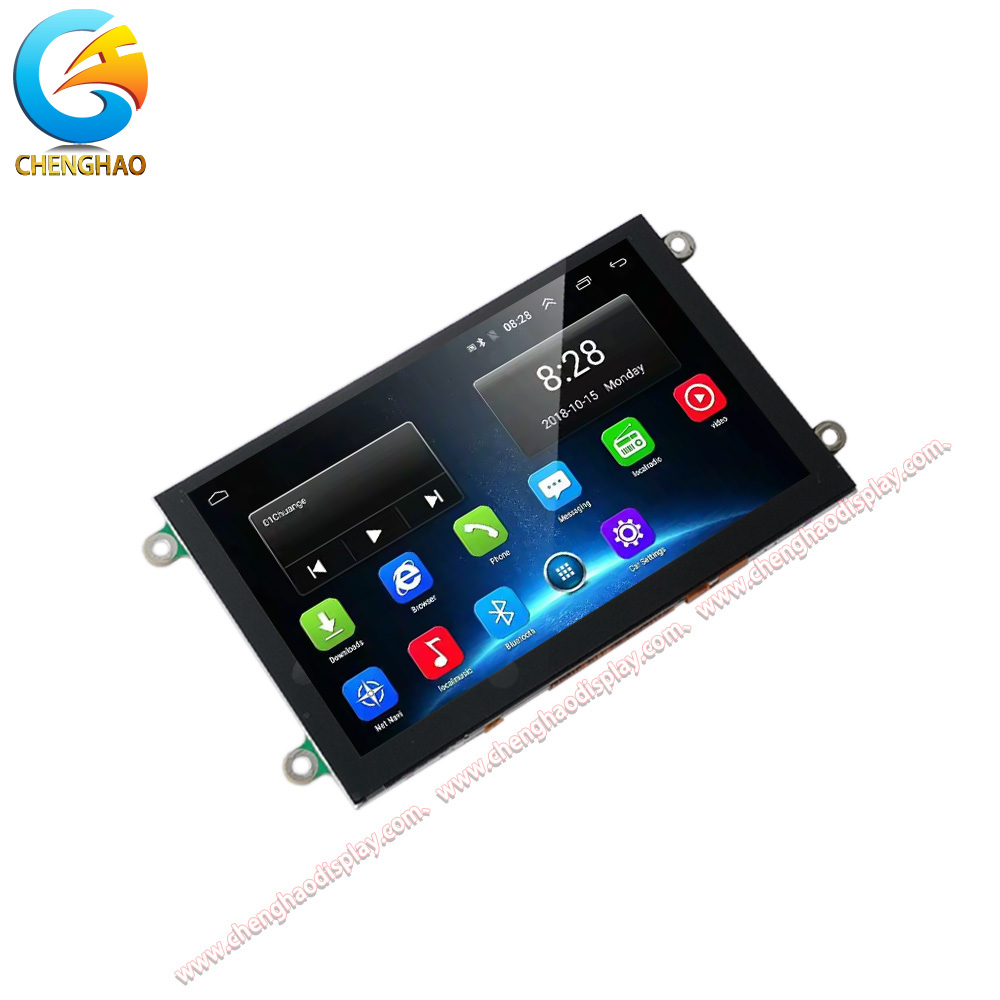

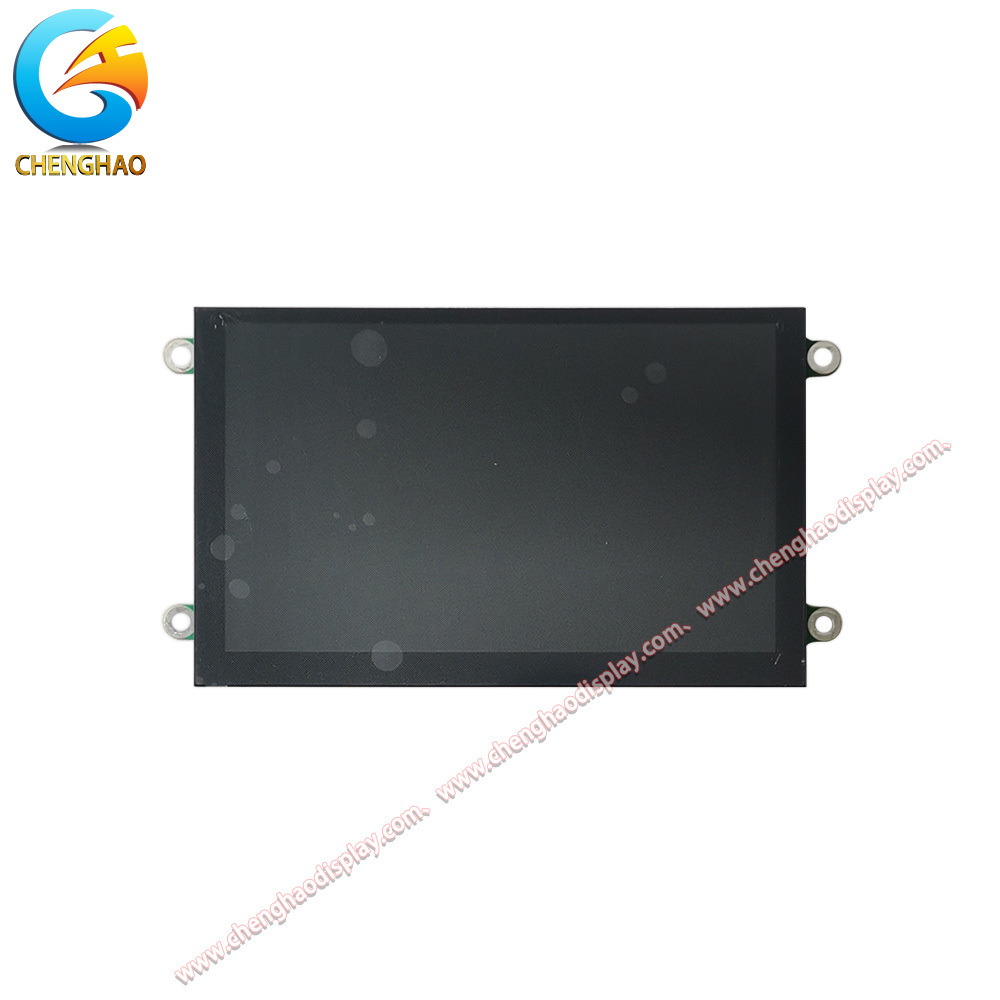

Рисунок продукта

Подробная спецификация

Персонализированное введение

В Shenzhen ChengHao Optoelectronic Co., Ltd., мы специализируемся на предоставлении профессиональных услуг по настройке TFT LCD модулей, монохромных LCD дисплеев и цветовых и монохромных OLED модулей.Для CH500WV05B-CT-PA и аналогичных модулей отображения, мы предлагаем комплексные варианты настройки для удовлетворения различных требований приложения.Наш сервис настройки FPC позволяет настраивать структуру форм-фактора и конфигурацию штифтов в соответствии с конкретными макетами разъемовМы поддерживаем несколько типов интерфейсов, включая SPI, MCU, RGB, MIPI, LVDS и HDMI, что позволяет бесшовную интеграцию с различными хост-контроллерами.Уровни яркости могут быть адаптированы от стандартных 200-300 cd/m2 до конфигураций высокой яркости, превышающих 500 cd/m2, в зависимости от целевой среды.Мы также предоставляем настройку крышки стеклянного объектива с регулируемой толщиной, формой, цветом,печать на шелковой сеткеОпции обработки поверхности, такие как антиотражатель (AG), антиотражатель (AR),и антиотпечатки пальцев (AF) доступны для повышения производительности дисплея в сложных условиях примененияНезависимо от того, нужен ли вам стандартный модуль или полностью настраиваемое решение для дисплея, наша инженерная команда готова поддержать ваш проект от концепции до производства.

Случаи применения

• Промышленные панели управления и HMI: 5,0 дюйма с разрешением 800x480 идеально подходит для промышленных интерфейсов между человеком и машиной, используемых в терминалах программирования ПЛК, контроллерах машин CNC и панелях автоматизации заводов.Высокая яркость и противоотражательная поверхность обеспечивают читаемость в ярко освещенных условиях на заводе, в то время как емкостный сенсорный интерфейс обеспечивает интуитивное взаимодействие с оператором.и широкий угол обзора позволяет операторам читать дисплей с разных позиций вокруг оборудования.

• Дисплеи медицинских устройств: Технология IPS с углом зрения 80/80/80/80 делает этот модуль подходящим для медицинского оборудования мониторинга, портативных диагностических устройств,и терминалы для информации о пациентах, где важно точное цветовое воспроизведение и читаемость с разных угловИнтегрированная сенсорная панель обеспечивает гигиенические интерфейсы без кнопок, которые легче очищать и стерилизовать.помогает выполнять требования к потреблению энергии и сертификации.

• Умный дом и панели управления Интернета вещей: Этот дисплейный модуль является отличным выбором для центра управления умным домом, панелей автоматизации и интерфейсов шлюзов IoT.Компактный 5-дюймовый форм-фактор хорошо вписывается в настенные панели и настольные устройстваВстроенная в контроллер EVE2 аудио выходная способность позволяет голосовые запросы и тревожные тона без дополнительного аудио оборудования.Капацитивный сенсорный интерфейс поддерживает современное взаимодействие на основе жестов, а высокая яркость обеспечивает четкость как в темных коридорах, так и в освещенных солнцем гостиных.

Частые вопросы

Вопрос: Каково типичное применение модуля CH500WV05B-CT-PA?Ответ: Этот модуль предназначен для промышленных HMI, медицинского оборудования, панелей управления умными домами, наружных киосков и любой встроенной системы, требующей высокояркостного цветового дисплея с сенсорным интерфейсом.Его интегрированный графический контроллер EVE2 делает его особенно подходящим для приложений, где снижение нагрузки на хост-процессор и упрощение дизайна оборудования являются приоритетами.

Вопрос: Модуль включает в себя сенсорную панель или мне нужно приобрести ее отдельно?Ответ: CH500WV05B-CT-PA поставляется с интегрированной емкостной сенсорной панелью и стеклянной крышкой линзы, предварительно собранной.Контроллер сенсорный управляется бортовым процессором EVE2, так что никакой внешний сенсорный контроллер IC не требуется.

Вопрос: Какие микроконтроллеры или процессоры совместимы с интерфейсом SPI?Ответ: Любой микроконтроллер с интерфейсом SPI может общаться с этим модулем, включая STM32, ESP32, Arduino, Raspberry Pi Pico и многие другие.Графический контроллер EVE2 обрабатывает все визуализацию дисплея и обработку с помощью прикосновения, поэтому MCU-хосту нужно только отправлять графические команды через SPI, что делает его совместимым даже с микроконтроллерами с низким количеством пин и низкой производительностью.

Вопрос: Могу ли я использовать одновременно заголовок IDC и разъем FFC?Ответ: Нет, CN1 (IDC Box Header) и CN2 (FFC Connector) имеют одинаковые назначения пин и предназначены как альтернативные варианты подключения.Выберите вариант, который лучше всего соответствует вашей схеме PCB и механической конструкции.

Вопрос: Каково преимущество бортового контроллера EVE2 по сравнению со стандартным модулем TFT?Ответ: контроллер EVE2 исключает необходимость в отдельном графическом процессоре, RAM-буфере и сенсорном контроллере.и аудио воспроизведение все в одном чипеЭто снижает стоимость BOM, сложность PCB, расход энергии и время разработки прошивки.Приложения, которые обычно требуют высококлассного микроконтроллера с TFT-LCD контроллером, могут использовать более простой, более дешевый SPI-активный MCU вместо.

Вопрос: влияет ли противоотражательная поверхность на чувствительность при ощущении?Ответ: Нет, поверхностная обработка противоотражательной (AG) применяется на внешней поверхности крышки стеклянной линзы и не влияет на емкостную чувствительность или точность прикосновения.Обработка AG уменьшает отражения от окружающих источников света, улучшая читаемость без ущерба для сенсорной работы.

Вопрос: Какой срок службы светодиодного подсветка при яркости 900 cd/m2?О: светодиодный подсвет предназначен для работы от 30 000 до 50 000 часов при номинальном токе. Встроенный светодиодный драйвер с управлением PWM позволяет регулировать яркость подсвета,который может увеличить продолжительность жизни подсветки при работе при пониженном уровне яркости в помещении.
