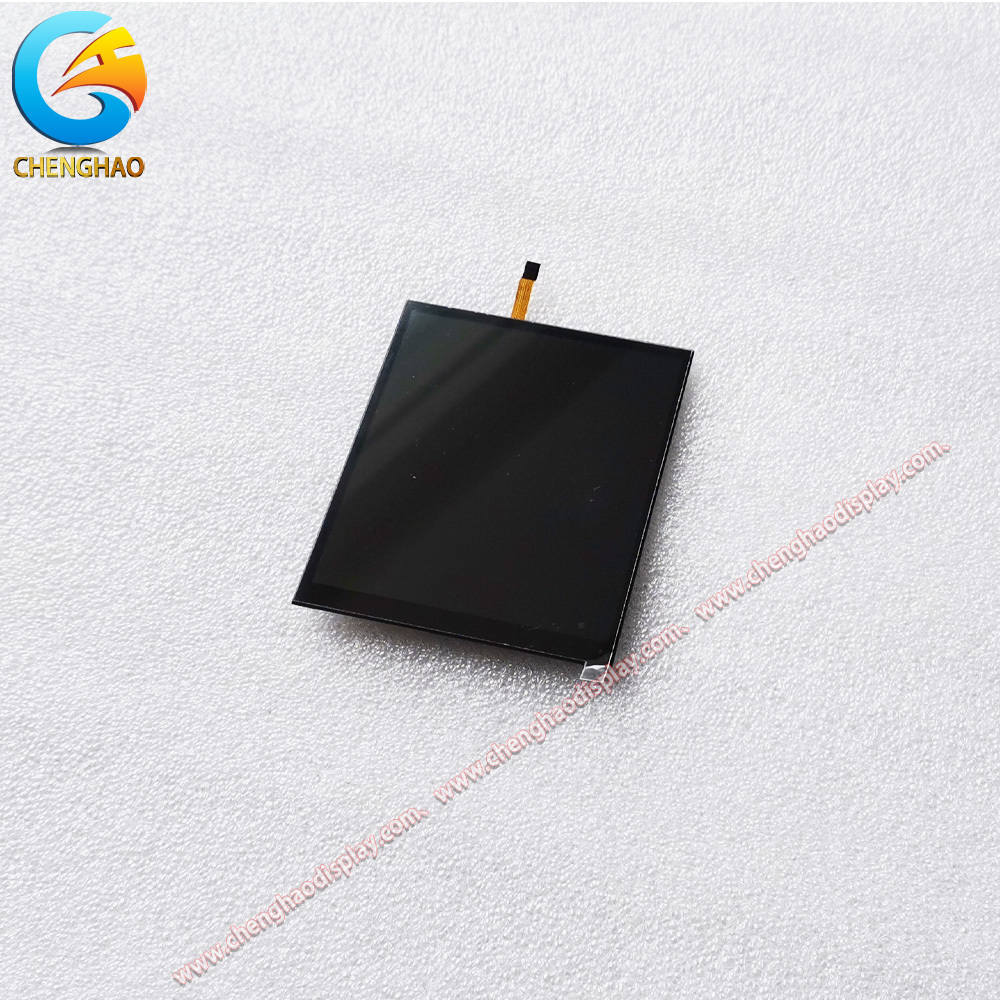

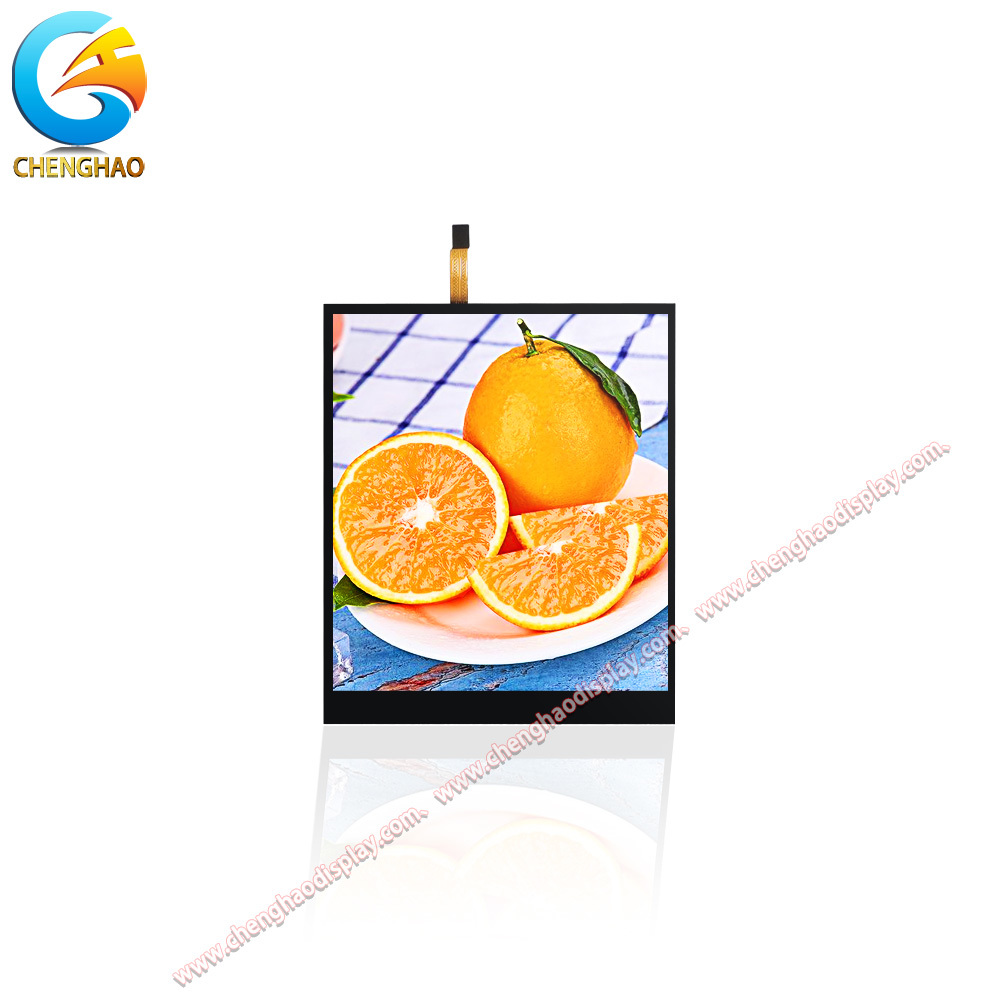

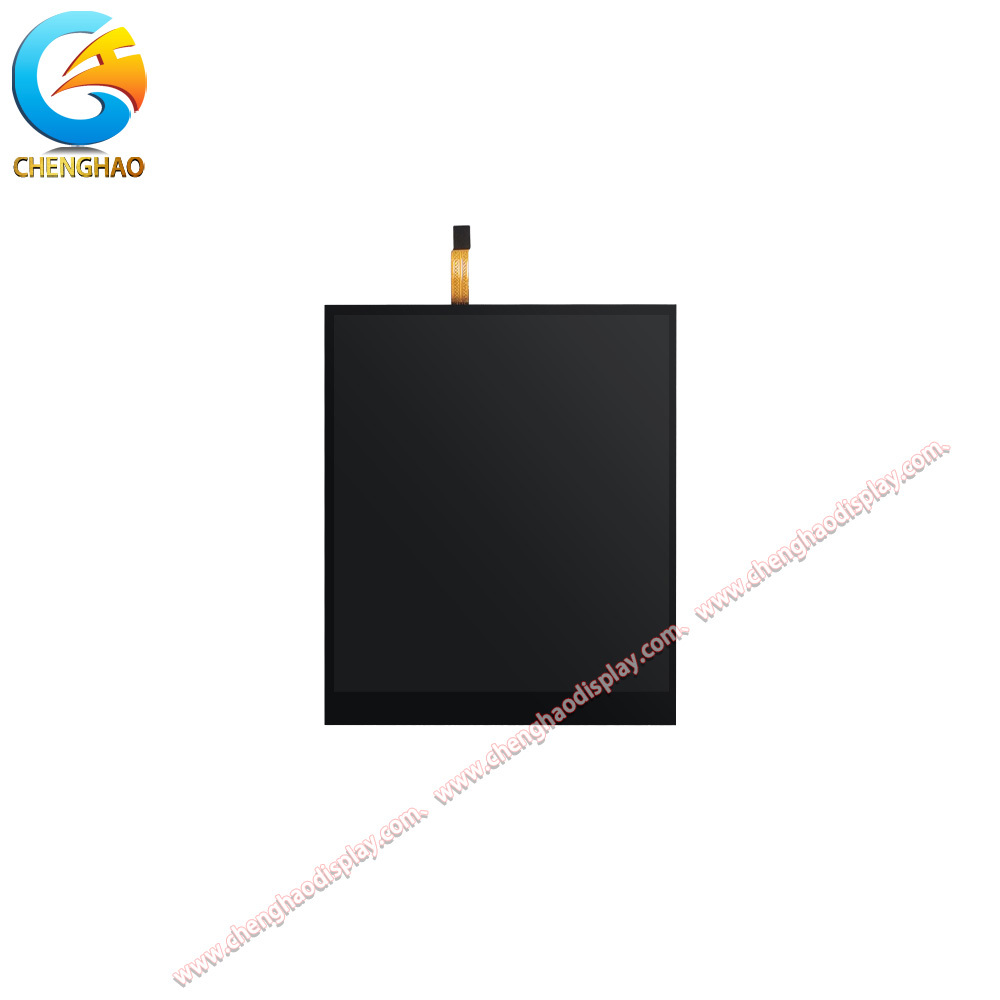

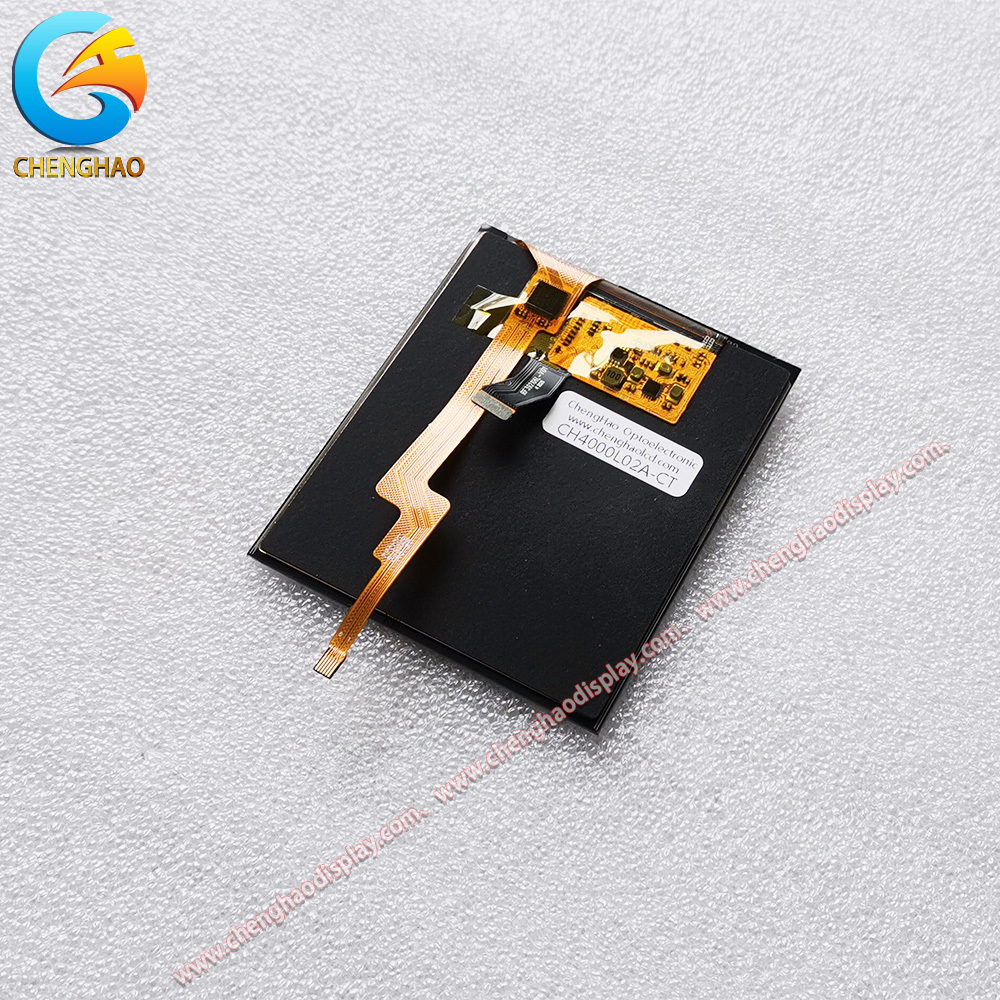

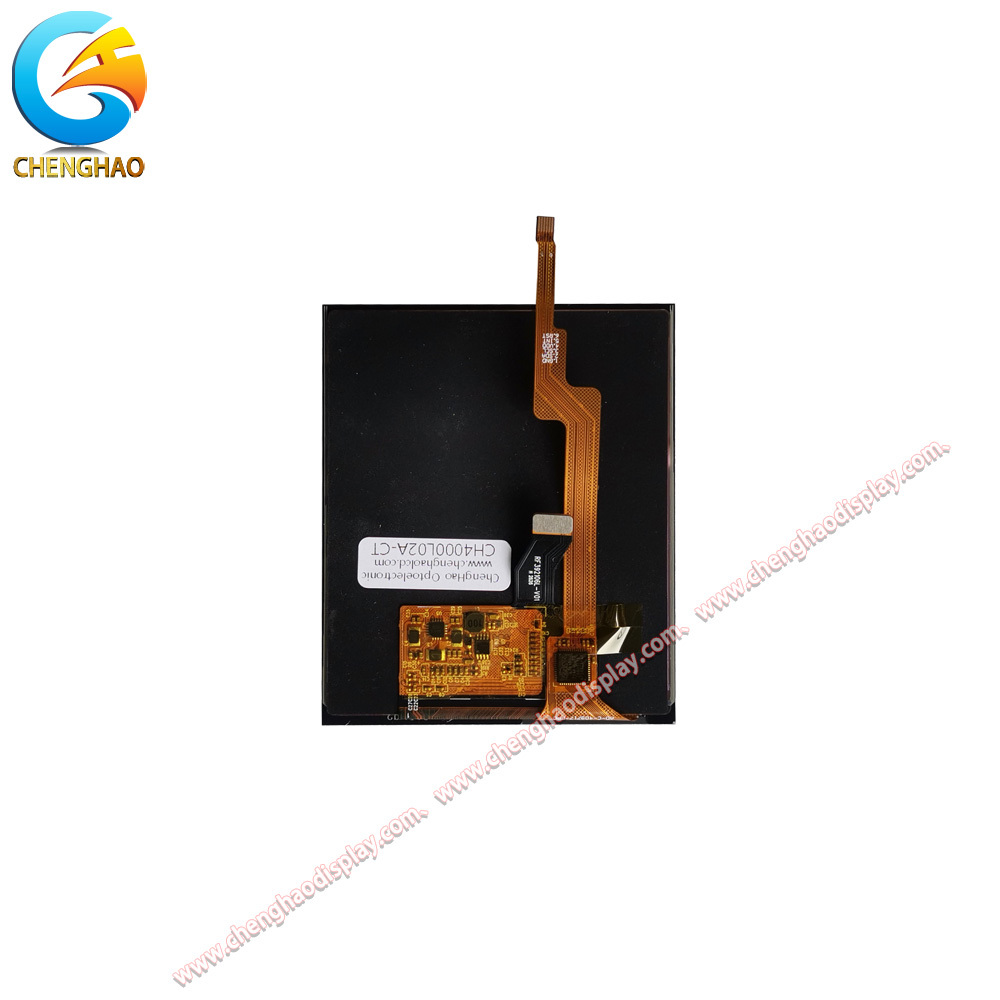

3.92 дюймовый 1080x1240 AMOLED дисплейный модуль с интерфейсом MIPI и емкостным сенсорным устройством

Описание продукта

CH400OL02A-CT представляет собой 3,92-дюймовый модуль AMOLED-дисплея с разрешением 1080x1240, самоизлучающейся технологией AMOLED и высокой яркостью 700cd / m2 для яркого качества изображения.Оснащенный интерфейсом MIPI DSI 4-полосной и проективной емкостной сенсорной панелью со структурой GFF, этот модуль обеспечивает четкое визуальное изображение с широкими углами зрения 80/80/80/80.8V IO напряжение и поддержка широкого диапазона температур от -20°C до +70°C, этот компактный модуль AMOLED идеально подходит для высококлассных портативных инструментов, медицинских портативных устройств, носимых диагностических инструментов и премиальных интеллектуальных панелей управления, требующих глубокого черного цвета и высокой контрастности.

Характеристики продукта

1. 3,92 дюйма АМОЛЕД самоизлучающаяся панель с настоящим черным

Технология AMOLED обеспечивает индивидуально освещенные пиксели для бесконечного контрастного соотношения и истинного черного,обеспечивает превосходное качество изображения по сравнению с традиционными TFT LCD для высококачественных приборов и медицинских дисплеев.

2Ультравысокое разрешение 1080x1240 при 700cd/m2 Яркость

С более чем 1,3 миллионами пикселей, упакованных в компактный 3,92-дюймовый дисплей и 700cd/m2 яркости, этот модуль предоставляет сверхострый текст, детальную графику,и яркие цвета даже при ярком освещении окружающей среды.

3. MIPI DSI 4-полосный интерфейс для высокоскоростной передачи данных

Интерфейс MIPI поддерживает высокую пропускную способность потоковой передачи видео, идеально подходит для приложений визуализации в режиме реального времени, дисплеев осциллоскопов и графических пользовательских интерфейсов, требующих плавной частоты кадров.

4. GFF Капацитивное соприкосновение с 6H закаленным стеклом крышки

Проективная емкостная сенсорная панель с структурой GFF сочетает в себе оптическую проницаемость ≥87% с защищенным от царапин стеклом 6H.позволяет реагировать на многоприкосновение взаимодействия с исключительной долговечностью для полевых портативных устройств.

5Широкий диапазон температур (от -20°C до +70°C) и низкое напряжение 1,8 V IO

предназначен для использования на батареях и на открытом воздухе,широкий диапазон температур работы и низкое напряжение обеспечивают надежную производительность портативных приборов и оборудования для мониторинга окружающей среды.

Рисунок продукта

Подробная спецификация

Персонализированное введение

Chenghao предоставляет профессиональную настройку на TFT LCD модули, моно LCD дисплеи, цветные OLED модули, и моно OLED модули.

• ФПК:Контур, длина и количество штифтов FPC, чтобы соответствовать расположению корпуса и соединителя.
• Адаптация интерфейса:SPI, MCU, RGB, MIPI, LVDS, EDP и HDMI варианты интерфейсов доступны для вашей хост-платформы.
• Настройка яркости:От стандартных 200-300 cd/m2 до высокой яркости 500+ cd/m2, калиброванных для внутренних или солнечных приложений.
• Интеграция с помощью касания:Конфигурации емкостного касания, сопротивляющегося касания или без касания на основе требований к продукту.
• Антиотражающее покрытие:Обработка поверхности AG для уменьшения отражений окружающей среды для наружных и сильно освещающих условий.
• Настройка стекла крышки:Специальное стекло толщины, формы, цвета и шелковой печати, чтобы соответствовать вашему бренду и промышленному дизайну.

Свяжитесь с нашей инженерной командой с вашими спецификациями для индивидуального решения.

Случаи применения

• Высококачественные портативные медицинские изделия:The ultra-sharp 1080x1240 AMOLED resolution with true blacks and 700cd/m² brightness enables crisp visualization of vital signs and diagnostic imagery on portable patient monitors and handheld ultrasound devices.
• Премиальные носимые диагностические приборы:Компактный размер 3,92 дюйма, 1,8 В низкомощная работа и емкостное касание делают его подходящим для передовых пульсоксиметров, портативных считывателей ЭКГ и носимых трекеров здоровья, требующих яркого выхода дисплея.
• Промышленные осциллоскопы и испытательное оборудование:Интерфейс высокой полосы пропускания MIPI DSI поддерживает рендеринг формы волны в реальном времени с высоким разрешением, идеально подходит для портативных осциллоскопов, анализаторов спектра,и полевых испытательных приборов, где ясность формы волны является критической.
• Наружные портативные терминалы передачи данных:700cd/m2 яркости, 6H защищенное от царапин стекло и широкий диапазон температур от -20°C до +70°C обеспечивают надежную работу для логистических сканеров, холодно-цепочечных трекеров и наружных промышленных ПДА.

Частые вопросы

Вопрос 1: Какой протокол интерфейса для этого AMOLED-дисплея?

Этот модуль использует 4-полосный интерфейс MIPI DSI для панели AMOLED и I2C для емкостного сенсорного контроллера, обеспечивающего высокоскоростную передачу видео и сенсорную передачу данных.

Вопрос 2: Как AMOLED сравнивается с традиционным TFT LCD для этого приложения?

Технология AMOLED предлагает самоизлучающие пиксели для настоящего черного цвета, бесконечное соотношение контрастности, более широкую цветовую гамму и более тонкий профиль по сравнению с TFT LCD, что делает ее идеальной для первоклассных портативных устройств.

Q3: Какие жесты прикосновения поддерживаются?

Капацитивная сенсорная панель GFF поддерживает многоприкосновные жесты (до 5 точек), включая нажатие, промах и утепление, настраиваемые с помощью I2C сенсорного контроллера.

Q4: Можно ли регулировать яркость дисплея?

Да, яркость AMOLED может быть динамически регулирована через командный интерфейс MIPI DSI, что позволяет автоматически контролировать яркость на основе обратной связи датчика окружающего света для оптимизации мощности.

Вопрос 5: Можно ли заменить или настроить стекло крышки?

Чэнхао предлагает специальные варианты стекла для покрытия, включая толщину, форму, цвет, шелковую печать и обработку поверхности, чтобы соответствовать требованиям промышленного дизайна вашего продукта.
