2.1 дюймовый круглый ЖК-дисплей 480x480 Малый ЖК-дисплей с SPI интерфейсом

Характер продукции

2.1 дюймовый круглый LCD дисплей 480x480 Малый LCD сенсорный экран с интерфейсом SPI

1Спецификация 2.1 круглый сенсорный дисплей

2. Описание круглого сенсорного дисплея 480x480


ChengHao Display model CH210WV01A-CT представляет собой цветный активный матричный тонкопленочный транзистор (TFT) с жидкокристаллическим дисплеем (LCD), который использует аморфный кремний TFT в качестве коммутационного устройства.Эта модель состоит из емкостной сенсорной панели, ТФТ ЖК-панель, управляющий IC, высокояркость подсветка, емкостная сенсорная панель и FPC.

Этот TFT LCD имеет 2,1 дюйма (Круглый экран) диагонально измеренную активную площадь дисплея с разрешением 480 * 480.

Эта круглая сенсорная панель является емкостной (CTP), используя CST830 в качестве управляющего IC для связи с другими компонентами через интерфейс I2C. Поддержка мультитач.

Управляющий ИС - ST7701S и может отображать 65K цветов с помощью 3-линейного SPI или RGB-сигнала.Двигатель установлен на стекле и взаимосвязь через FPC, включая компоненты для управления модулем дисплеяПоддержка интерфейса RGB.

Кроме того, FPC также может быть настроен в соответствии с требованиями клиента, такими как изменение структуры подсветки и CTP, определение интерфейса и т. Д.

Соответствует требованиям RoHS и не содержит галогенов.

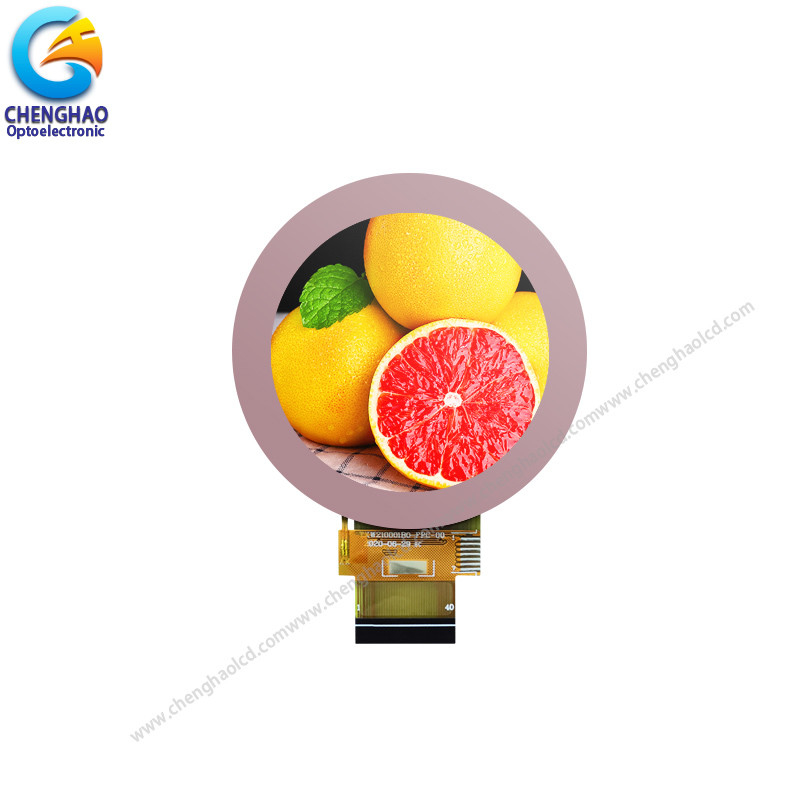

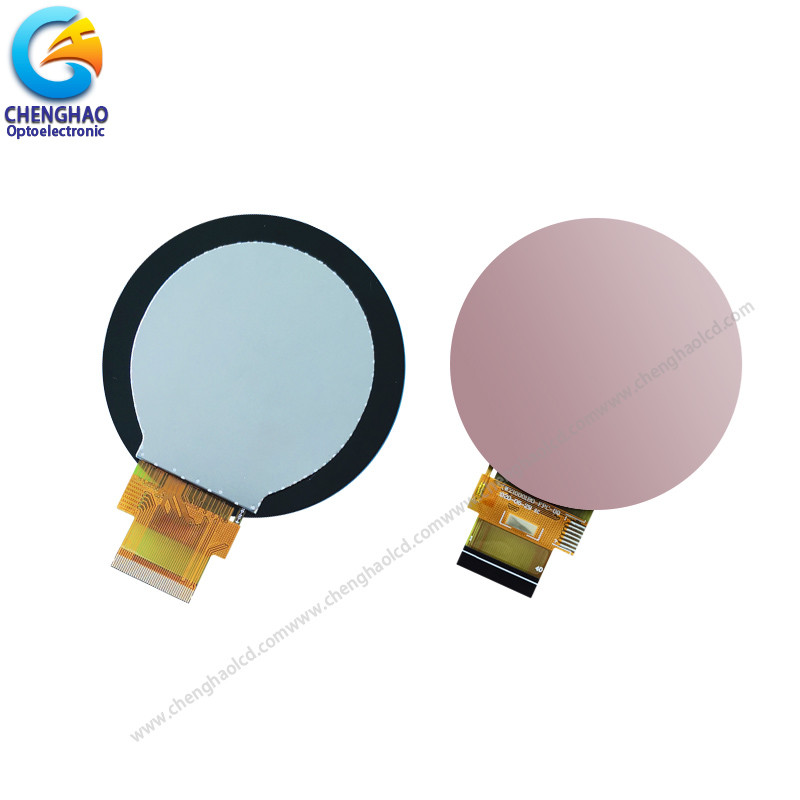

3. Рисунок 2,1 ширины Вид круглого сенсорного дисплея


4. Быстрая детализация 2.1 емкостного сенсорного круглого LCD

Диагональный размер дисплея: 2,1 дюйма
Тип интерфейса TFT:3-линейный SPI + 18-битный RGB
Разрешение: 480x480 точек
Тип сенсорного экрана: емкостный
Размеры зоны просмотра:φ53.28 мм

Интерфейс CTP:I2C
Подсветка: белый светодиод
Режим отображения: IPS/передающий
Размеры модуля: φ71.8×3.65 ((T) мм

Технология матрицы дисплея: TFT
Операционная температура: -20 ~ +70°C
Яркость: 300 cd/m2
Количество цветов: 16,7 миллиона
Соответствие стандартам: CE, RoHS
Контрастность: 800:1
Тип ЖК-дисплея: 2.1 ′′TFT+CTP

5Применение 480x480 круглых ипс LCD

6. Часто задаваемые вопросы

Q1: Вы принимаете настройки дисплеев и сенсорных экранов?
О: Конечно, вы можете настроить FPC, подсветку и сенсорный экран.

Вопрос 2: Какой тип интерфейса у вас на экране?
О: Малые дисплеи обычно поддерживают SPI,MCU,RGB,MIPI. Средние дисплеи обычно поддерживают LVDS,MIPI,EDP. Различные спецификации используют разные интерфейсы.

Вопрос 3: Вы использовали емкостный сенсорный экран или резистивный сенсорный экран?
У нас есть емкостный сенсорный экран и резистивный сенсорный экран.

В4: Какова ваша политика в отношении образцов?
A: Если есть запас, вы можете взять образцы в любое время, если нет запасов, это займет некоторое время, а затем подождать, пока материалы вернутся на образцы.Но клиент должен оплатить стоимость образца и экспресс-сборы.

Q5: Сколько времени для массового производства?
Ответ: Для массового производства требуется около 20-45 рабочих дней, в зависимости от модели и количества заказа.

Q6: Как обеспечить долгосрочную стабильную доставку?
О: Во-первых, мы будем рекомендовать продукцию, которая может быть доставлена клиентам в течение длительного времени, а во-вторых, у нас будет большое количество запасов заранее в течение длительного времени.
