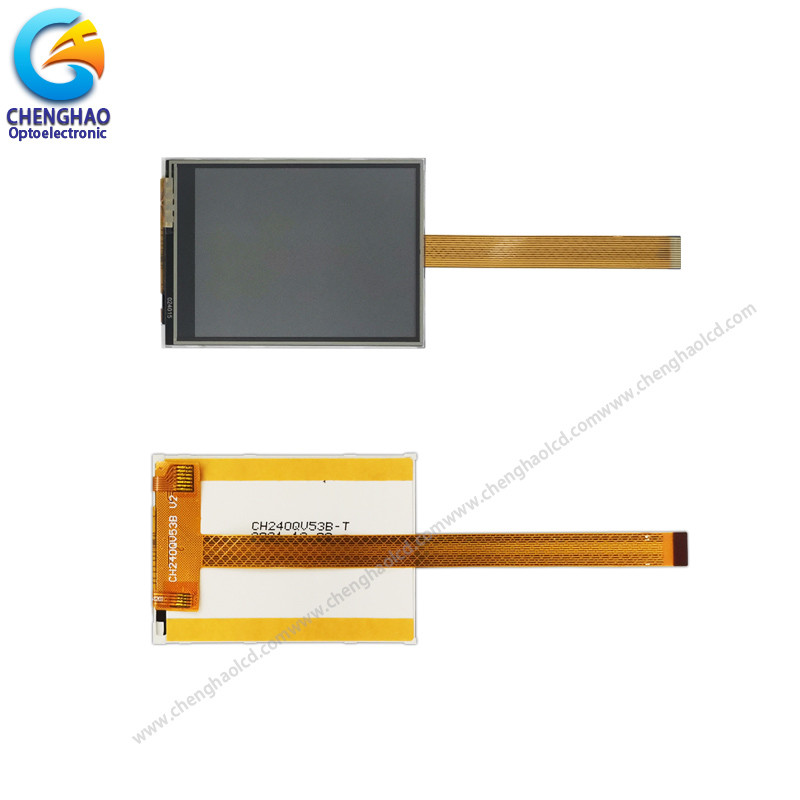

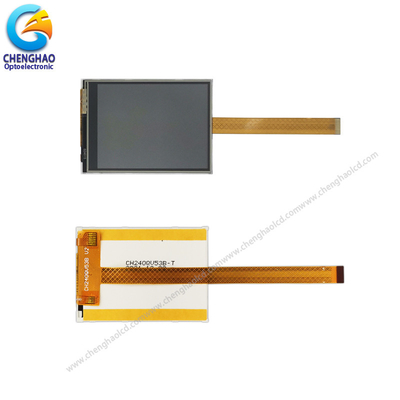

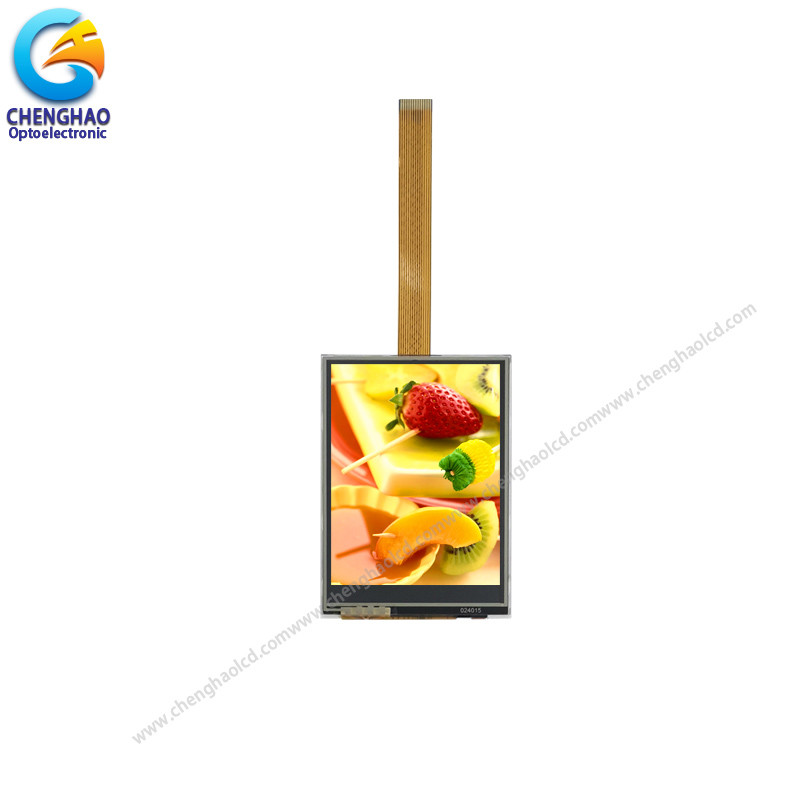

2.4 дюймовый высокояркий TFT дисплей 240x320 Малый сенсорный экран LCD

Характер продукции

Высокая яркость TFT дисплей 2,4 дюйма 240x320 Малый сенсорный экран

1Спецификация

2. Описание

ChengHao Display model CH240QV53B-T представляет собой цветный активный матричный тонкопленочный транзистор (TFT) с жидкокристаллическим дисплеем (LCD), который использует аморфный кремний TFT в качестве коммутационного устройства.Эта модель состоит из сенсорной панели, ТФТ ЖК-панель, управляющий ИК, заднего освещения и FPC.
Этот TFT LCD имеет 2,8 дюйма (вертикальный экран) диагонально измеренную активную площадь дисплея с разрешением 240 * 320 ((RGB).
Эта сенсорная панель представляет собой резистивную сенсорную панель, которая использует USB-интерфейс и поддерживает удаление или замену емкостной сенсорной панелью.
Драйвер, используемый для этого проекта, является ST7789V и может отображать 262K / 65K цвета с помощью ввода сигнала RGB.Двигатель установлен на стекле и взаимосвязь через FPC, включая компоненты для управления модулем дисплеяПоддержка 4-линейного 8-битного интерфейса SPI.
Кроме того, FPC также может быть настроен в соответствии с требованиями клиента, такими как изменение фонари и структуры FPC, определение интерфейса и т. Д.
Соответствует требованиям RoHS и не содержит галогенов.

3Рисунок.


4Быстрая деталь.

Тип ЖК-дисплея: 2,4 ̊TFT
Расположение точек:240 (RGB) × 320 точек
Массив цветовых фильтров: RGB вертикальная полоса
Режим отображения:TN / Трансмиссия / Обычно белый
Направление просмотра: 6 часов
Стрельба по серой шкале: 12 часов.
ИК водителя: ST7789V
Размер модуля: 42,72 ((W) × 60,26 ((H) × 3,35 ((T) мм
Активная площадь: 36,72 ((W) × 48,96 ((H) мм
Пунктовая отметка: 0,153 (W) × 0,153 (H) мм
Интерфейс: 4-line_8bit SPI
Рабочая температура: -20 ~ +70 °C
Температура хранения: -30 ~ +80 °C
Заднее освещение: 6 белых светодиодов параллельно
Масса: ТБД г

5. Применение





6. Часто задаваемые вопросы

Q1: Вы принимаете настройки дисплеев и сенсорных экранов?
О: Конечно, вы можете настроить FPC, подсветку и сенсорный экран.
Вопрос 2: Какой тип интерфейса у вас на экране?
О: Малые дисплеи обычно поддерживают SPI,MCU,RGB,MIPI. Средние дисплеи обычно поддерживают LVDS,MIPI,EDP. Различные спецификации используют разные интерфейсы.
Вопрос 3: Вы использовали емкостный сенсорный экран или резистивный сенсорный экран?
У нас есть емкостный сенсорный экран и резистивный сенсорный экран.
В4: Какова ваша политика в отношении образцов?
A: Если есть запас, вы можете взять образцы в любое время, если нет запасов, это займет некоторое время, а затем подождать, пока материалы вернутся на образцы.Но клиент должен оплатить стоимость образца и экспресс-сборы.
Q5: Сколько времени для массового производства?
Ответ: Для массового производства требуется около 20-45 рабочих дней, в зависимости от модели и количества заказа.
Q6: Как обеспечить долгосрочную стабильную доставку?
О: Во-первых, мы будем рекомендовать продукцию, которая может быть доставлена клиентам в течение длительного времени, а во-вторых, у нас будет большое количество запасов заранее в течение длительного времени.
Q7: Каков ваш способ оплаты за массовое производство?
О: Как правило, после получения 50%-100% депозита от клиентов, они начинают готовить материалы. Доставка около 5 рабочих дней после получения окончательного платежа.
