1.14 дюймовый IPS TFT LCD модуль SPI интерфейс широкая температура для промышленного применения

Описание продукта

CH114QV01A-L-PA - это компактный 1,14-дюймовый IPS TFT LCD-модуль, предназначенный для промышленных и встроенных приложений, требующих надежной производительности дисплея в условиях ограниченного пространства.Этот небольшой форм-фактор дисплея имеет разрешение 135 × RGB × 240 точек, обеспечивающий четкие и четкие визуальные эффекты, подходящие для пользовательских интерфейсов, индикаторов состояния и панелей визуализации данных.

Построенный с помощью передовой технологии IPS (в самолете переключения), этот TFT LCD модуль предлагает исключительный полный угол обзора 80/80/80/80 градусов,обеспечение постоянного цветового воспроизведения и качества изображения практически из любого направления просмотраТрансмиссивный режим отображения с обычно черным состоянием обеспечивает отличное соотношение контрастности, что делает его идеальным как для помещений, так и для контролируемого освещения.

Модуль использует протокол связи SPI (Serial Peripheral Interface), что значительно сокращает количество необходимых подключательных булав до всего 8 булав на FPC.Эта упрощенная архитектура интерфейса делает CH114QV01A-L-PA особенно подходящим для интеграции с микроконтроллерами и встроенными системами, где ресурсы GPIO ограничены.

При типичной яркости 350 cd / m2 этот дисплей обеспечивает достаточную яркость для большинства внутренних приложений при сохранении энергоэффективности.Модуль спроектирован для надежной работы в широком диапазоне температур от -20 до +70 °C, с возможностью хранения от -30°C до +80°C, обеспечивая надежную производительность в требовательных промышленных условиях.

Отличительной особенностью этого модуля является встроенное защитное покрытие стеклянной линзы толщиной 1,8 мм.обеспечивает повышенную механическую защиту основной ТФТ-панели без функции касанияЭта прочная конструкция делает дисплей подходящим для применения, где физическая долговечность необходима, но емкостное взаимодействие с сенсорным устройством не требуется.

Активная площадь измеряет 14,86×24,91 мм в пределах общего размера контура TFT 27,80×31,00 мм,предлагает оптимальный баланс между дисплейной недвижимостью и компактным объемом для портативных и портативных устройств.

Характеристики продукта

Компактный размер для ограниченных пространством приложенийФорм-фактор 1,14 дюйма делает этот IPS TFT LCD-модуль отличным выбором для портативных устройств, портативных инструментов и встроенных систем, где пространство на панели и объем корпуса являются премиум-классом.Небольшой отпечаток позволяет дизайнерам интегрировать функциональный дисплей без значительного увеличения размеров продукта.

Технология IPS для лучшего просмотраВ отличие от обычных панелей TN, технология IPS, используемая в этом модуле, обеспечивает постоянную точность цвета и яркость во всех углах обзора.Пользователи могут просматривать дисплей из любого направления без изменения цвета или ухудшения контраста, что особенно полезно для совместной среды, где несколько пользователей могут просматривать один и тот же экран.

Интерфейс SPI для упрощенной интеграцииПротокол связи SPI уменьшает сложность интерфейса до 8 пин, что делает этот модуль высоко совместимым с широким спектром микроконтроллеров, включая серию ARM Cortex-M, ESP32,и другие популярные встроенные платформыУпрощенное число пин также уменьшает сложность маршрутизации FPC и улучшает общую надежность системы.

Широкий температурный диапазон работыС эксплуатационной способностью от -20°C до +70°C, этот дисплейный модуль разработан для надежной работы в сложных промышленных условиях.От холодильных хранилищ до открытых киосков в умеренном климате, CH114QV01A-L-PA поддерживает стабильную производительность без необходимости дополнительных систем отопления или охлаждения.

Конструкция защитных стеклянных линзИнтегрированный 1,8 мм толщиной крышка стеклянных линз обеспечивает надежную механическую защиту от царапин, ударов и загрязнителей окружающей среды.Эта особенность продлевает срок службы модуля в приложениях, где дисплей может подвергаться физическому контакту или жестким условиям эксплуатации.

Энергоэффективная эксплуатацияУровень яркости 350 cd/m2 обеспечивает оптимальный баланс между видимостью и расходом энергии.Эта эффективность делает модуль подходящим для батарейных устройств, где бюджет мощности дисплея должен быть тщательно управляемый, чтобы максимизировать время эксплуатации.

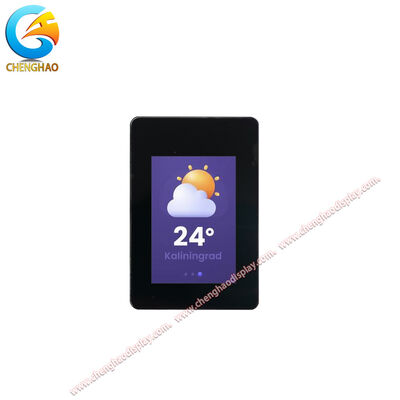

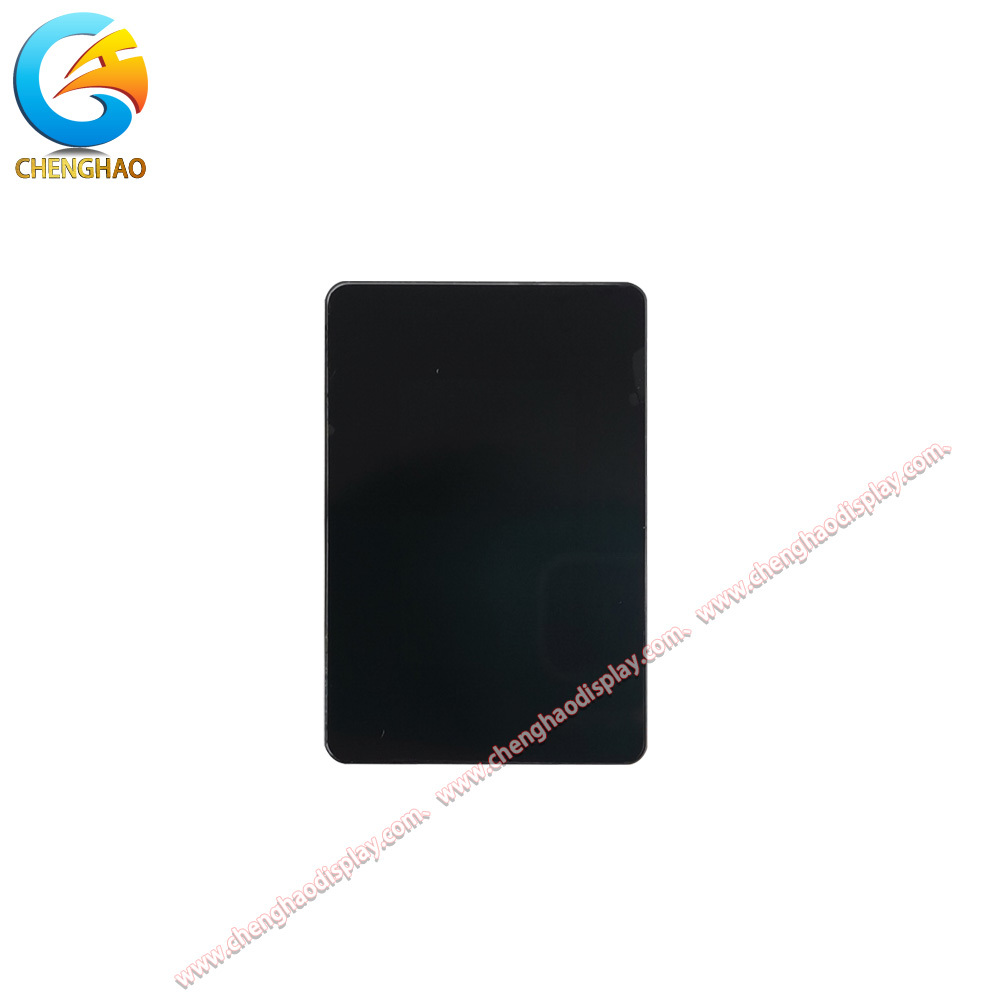

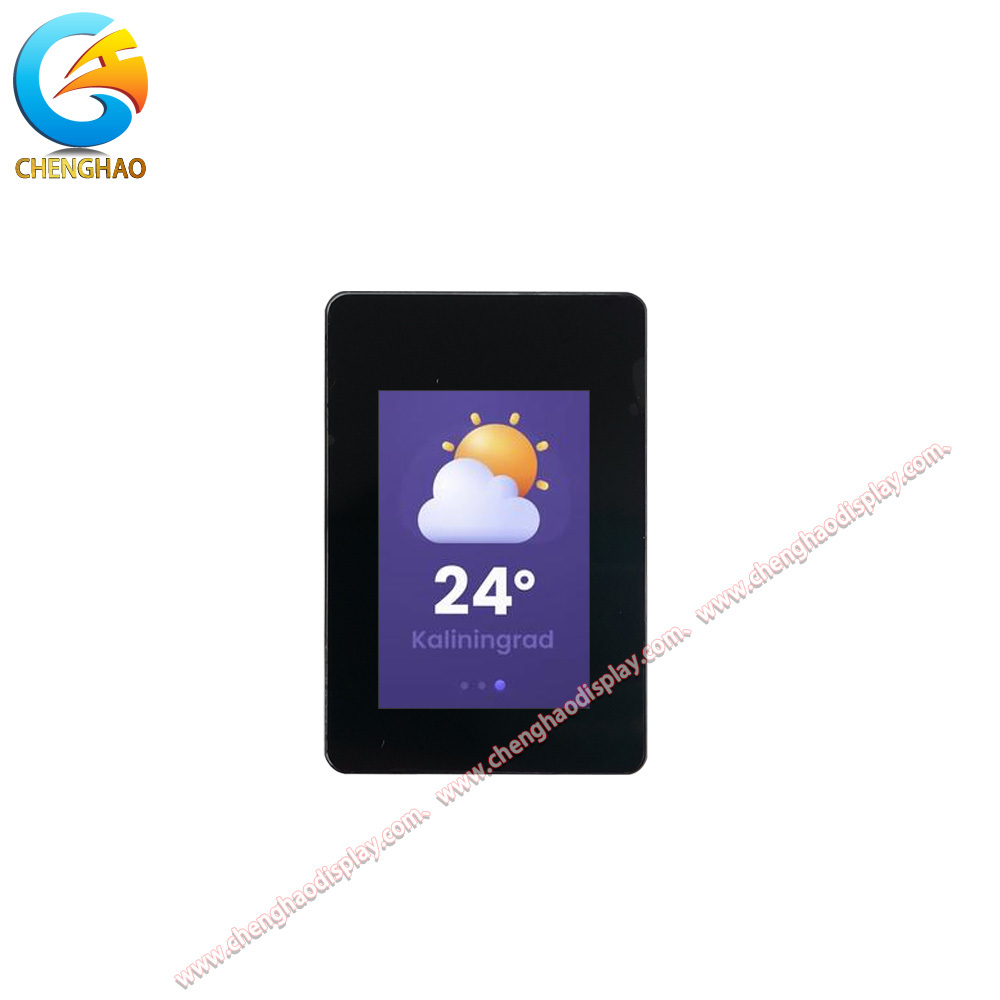

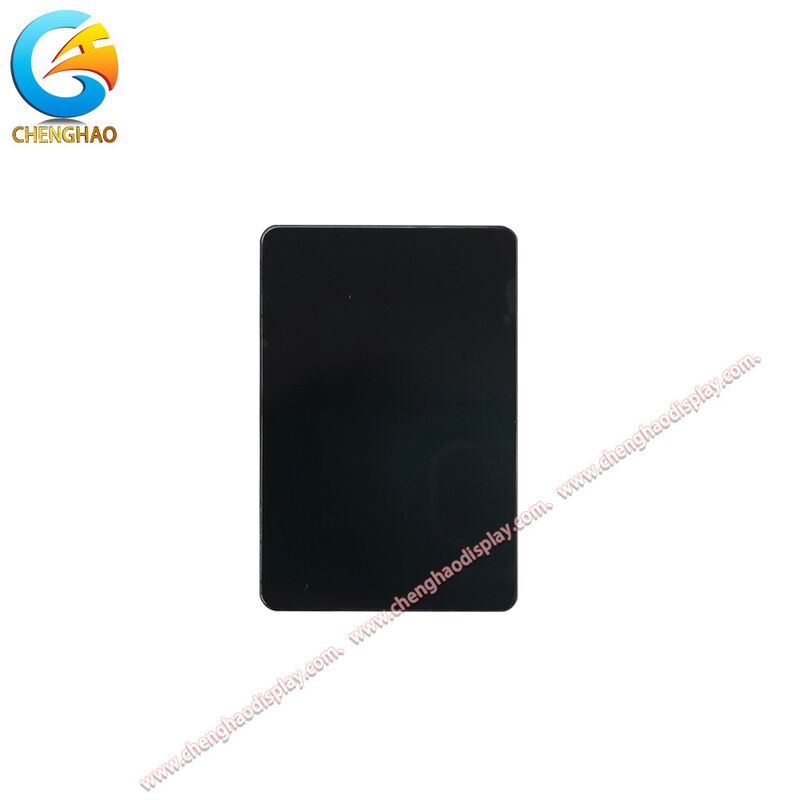

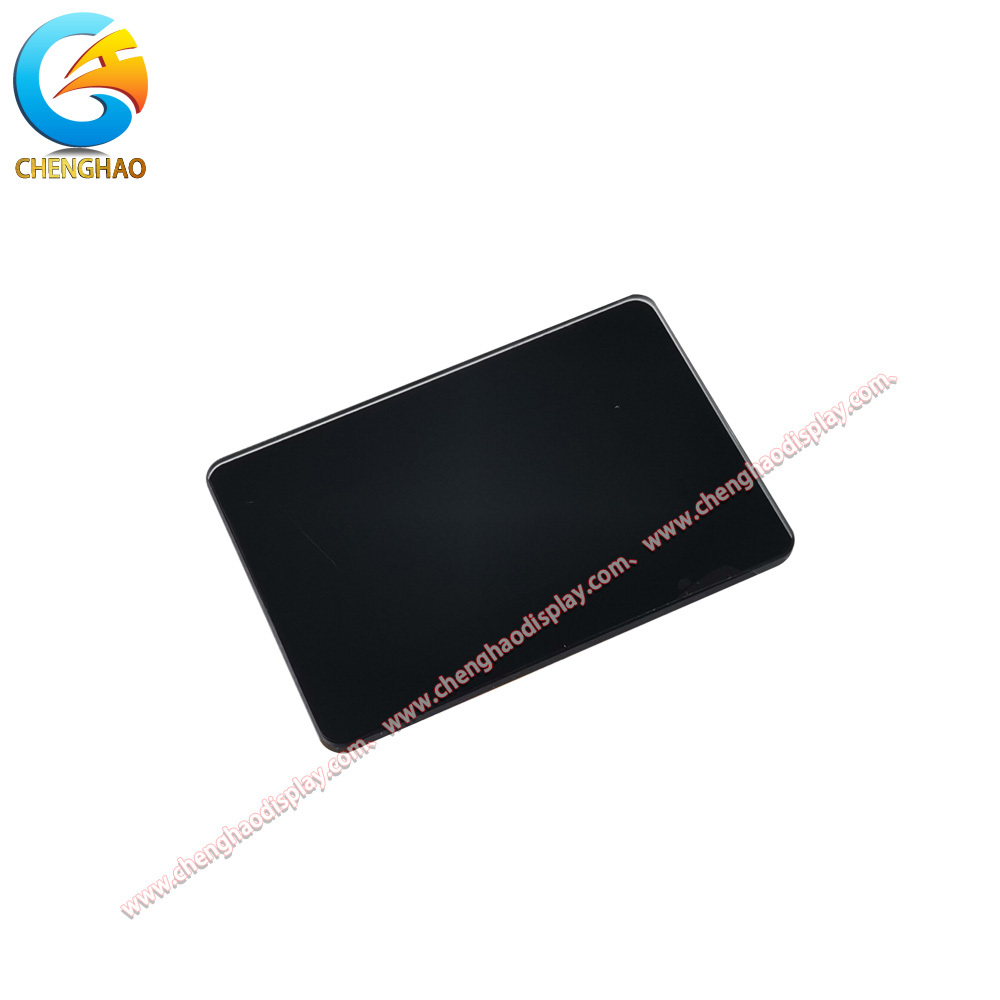

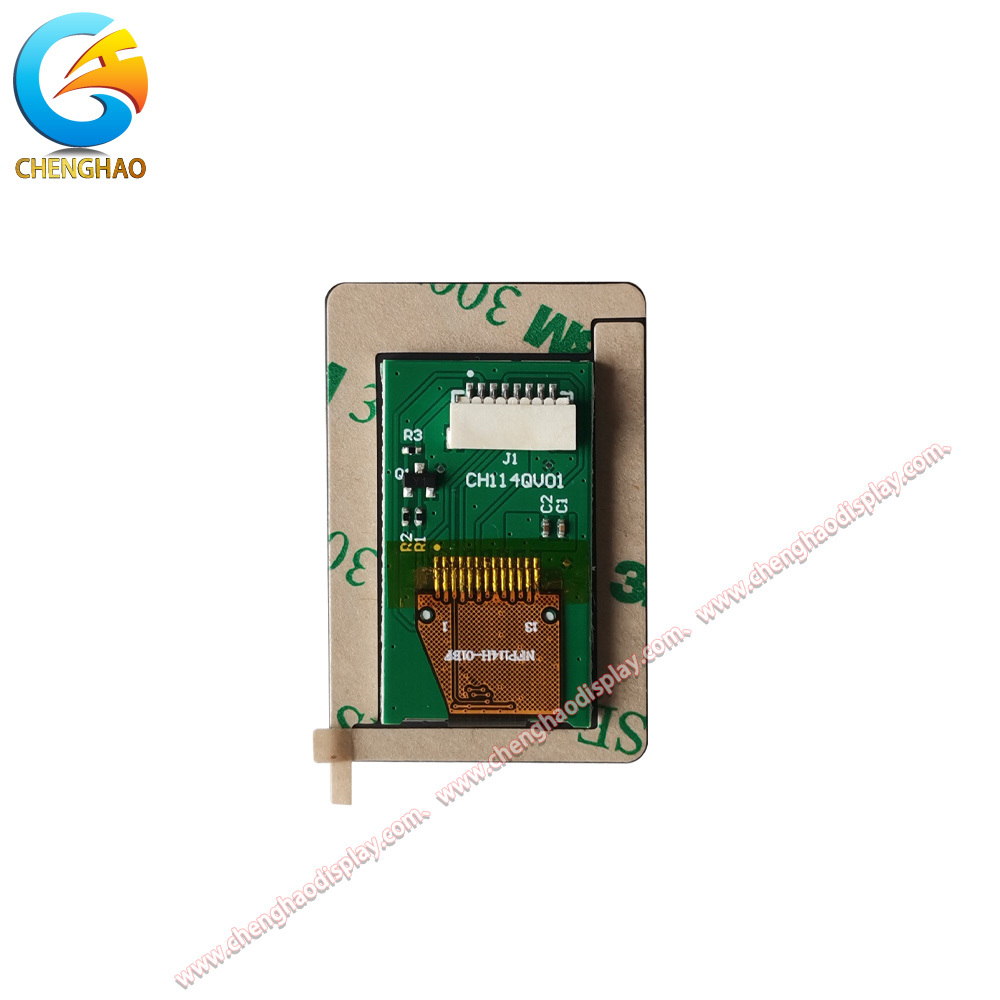

Рисунок продукта

Подробная спецификация

Персонализированное введение

Chenghao предлагает комплексные услуги по настройке TFT LCD модулей, моно LCD дисплеев, цветовых OLED модулей и моно OLED модулей.,мы предоставляем гибкие варианты настройки для удовлетворения различных требований приложения.

Настройка FPCМы можем настроить форму FPC, длину и конфигурацию булавки в соответствии с вашей схемой PCB.или модифицированные присвоения, наша инженерная команда может разработать оптимальное решение FPC для вашего продукта.

Варианты интерфейсаВ то время как этот модуль имеет интерфейс SPI, Chenghao поддерживает широкий спектр типов интерфейсов, включая MCU, RGB, MIPI, LVDS, eDP и HDMI.Для приложений, требующих большей полосы пропускания или различной совместимости протоколов, мы можем рекомендовать альтернативные решения интерфейсов из нашего портфеля продуктов.

Настройка яркостиСтандартная яркость 350 cd/m2 подходит для большинства внутренних применений. Для наружных или окружающих условий с высоким освещением мы предлагаем варианты высокой яркости, превышающие 500 cd/m2 для четкости солнечного света.И наоборот., для энергочувствительных приложений, варианты более низкой яркости могут быть настроены для увеличения срока службы батареи.

Растворы для стеклаИнтегрированные стеклянные линзы могут быть настроены с точки зрения толщины, формы и обработки поверхности.и индивидуальная шелковая печать для маркировки или функционального наложения.

Интеграция с помощью касанияНесмотря на то, что этот конкретный модуль не включает функциональность сенсорного управления, Chenghao предоставляет как емкостное сенсорное (CTP), так и резистивное сенсорное (RTP) интеграционные опции для совместимых модулей отображения.Решения с помощью сенсорного контакта могут быть адаптированы для различных случаев использования, от базового одноприкосновения до продвинутого многоприкосновения с поддержкой перчаток.

Случаи применения

Переносные испытательные приборыКомпактный 1,14-дюймовый дисплей идеально подходит для портативных мультиметров, портативных осциллоскопов и приборов измерения поля.IPS полный угол обзора обеспечивает показания остаются видимыми с различных позиций, в то время как интерфейс SPI упрощает интеграцию с встроенными процессорами, обычно используемыми в испытательном оборудовании.

Промышленные панели управленияНебольшие панели HMI в системах промышленной автоматизации пользуются широким диапазоном температур этого модуля и надежной защитой Glass LENS.и простые графические интерфейсы в шкафах управления, системы ПЛК и распределенные модули В/В.

Медицинские диагностические устройстваПереносные медицинские приборы, такие как пульсоксиметры, глюкозовые мониторы и портативные диагностические инструменты, требуют компактных дисплеев с надежной производительностью.Яркость 350 cd/m2 обеспечивает четкую видимость в клинической среде, в то время как защитная стеклянная крышка выдерживает частое обращение и протоколы очистки.

Умные домашние контроллерыНастенные термостаты, интеллектуальные коммутаторы и центры управления Интернетом вещей могут использовать этот дисплей для отображения показаний температуры, значков состояния и интерфейсов меню.Низкое количество пин интерфейса SPI делает его подходящим для ограниченных ресурсов устройств IoT, а широкая температурная толерантность обеспечивает надежную работу в различных условиях помещения.

Потребительская электроникаПереносные аудиоплееры, портативные устройства для мониторинга здоровья и портативные игровые устройства пользуются небольшим форм-фактором и энергоэффективной работой.Технология IPS обеспечивает последовательное цветовое воспроизведение для пользовательских интерфейсов, в то время как защитное стекло увеличивает долговечность продукта в повседневных сценариях использования.

Частые вопросы

Вопрос 1: Каково преимущество интерфейса SPI для этого модуля дисплея?A1: SPI (Serial Peripheral Interface) требует только 4 линии сигнала (SCL, SDA, CS, DC) плюс питание и заземление, что значительно снижает количество пин по сравнению с параллельными интерфейсами.Это делает модуль идеальным для микроконтроллеров с ограниченными ресурсами GPIO, упрощает маршрутизацию печатных плат и снижает общую стоимость системы.

Вопрос 2: Может ли этот модуль использоваться на открытом воздухе?A2: С яркостью 350 cd/m2 этот модуль подходит для тенистых наружных помещений или помещений с окружающим освещением.рекомендуем наши варианты высокой яркости, превышающие 500 cd/m2Широкий диапазон температур работы (от 20°C до +70°C) также поддерживает использование на открытом воздухе в умеренном климате без дополнительного контроля окружающей среды.

Вопрос 3: Какое предназначение имеет крышка стеклянной линзы?A3: стеклянная линза толщиной 1,8 мм обеспечивает механическую защиту основной ТФТ-панели, защищая ее от царапин, ударов и попадания пыли.Это делает модуль подходящим для приложений, где дисплей может подвергаться физическому контакту или жесткой среде.. Обратите внимание, что это крыло стекла не включает в себя сенсорную функцию.

Вопрос 4: Как технология IPS улучшает опыт просмотра?A4: IPS (In-Plane Switching) технология устраняет сдвиг цвета и деградацию контраста, характерные для обычных панелей TN, когда они рассматриваются под углом вне оси.пользователи видят последовательные цвета и яркость практически из любого направления, что делает этот дисплей отличным для совместной среды или портативных устройств, используемых в различных направлениях.

Q5: Какие варианты настройки доступны для этого модуля?A5: Chenghao предлагает настройку FPC (форма, длина, конфигурация булавки), варианты яркости (стандартная до высокой яркости), опции покрытия стекла (покрытие AG, обработка AF, печать шелка на заказ),и альтернативные решения интерфейсовДля приложений с сенсорной поддержкой мы можем рекомендовать совместимые емкостные или резистивные варианты сенсорной поддержки из нашего портфеля продуктов.

Q6: Каково обычное время производства образцов и серийного производства?A6: Стандартные образцы обычно доступны в течение 7-15 рабочих дней. Для заказов на массовое производство время выполнения зависит от количества и требований к настройке, как правило, от 4 до 8 недель.Свяжитесь с нашей командой по продажам для получения конкретных оценок сроков выполнения проекта на основе ваших требований.

Вопрос 7: Есть ли техническая поддержка для интеграции?A7: Да, Chenghao предоставляет всеобъемлющую техническую поддержку, включая примеры кодов драйверов, последовательности инициализации, руководства по интеграции и прямую инженерную консультацию.Наша техническая команда может помочь с конфигурацией интерфейса, оптимизация управления энергией и устранение неполадок во время процесса разработки продукта.
