1,9-дюймовый 170x320 IPS TFT ЖК-дисплей емкостный сенсорный модуль дисплея 8-битный SPI 400 кд/м2 водонепроницаемый

Описание продукта

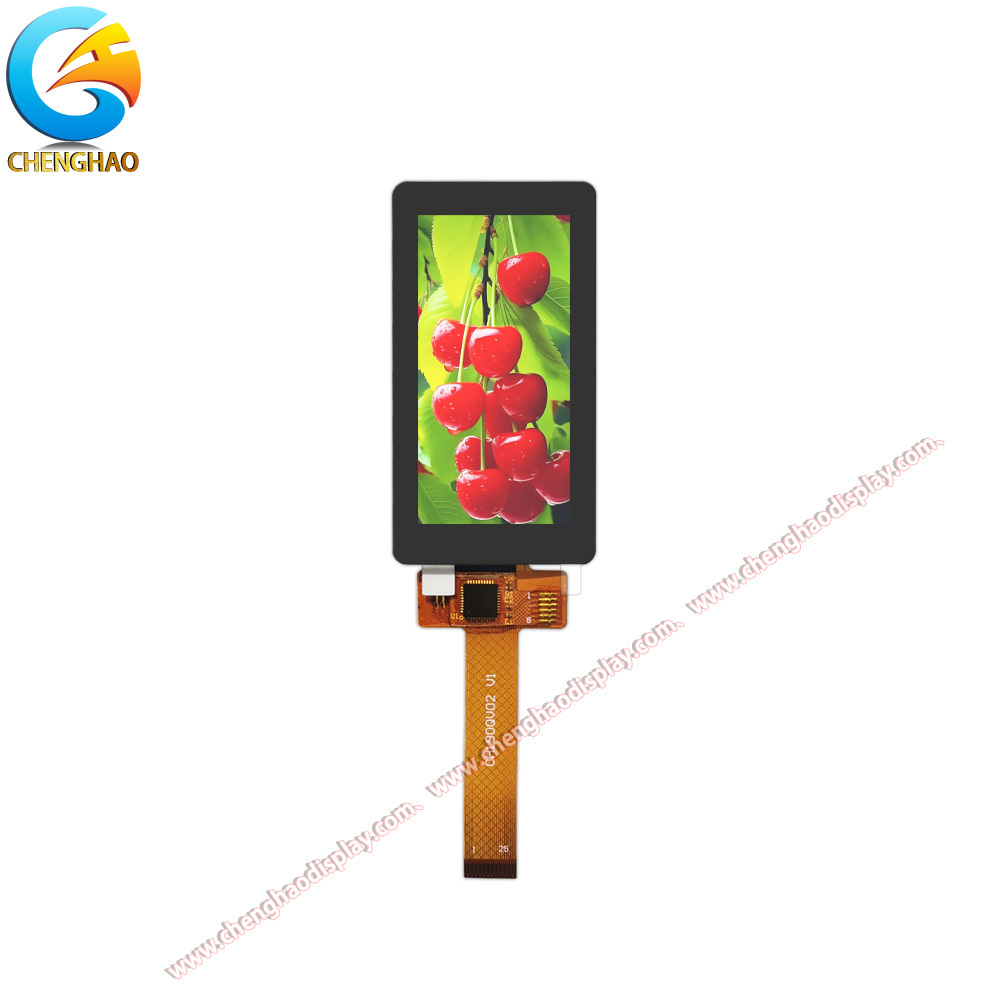

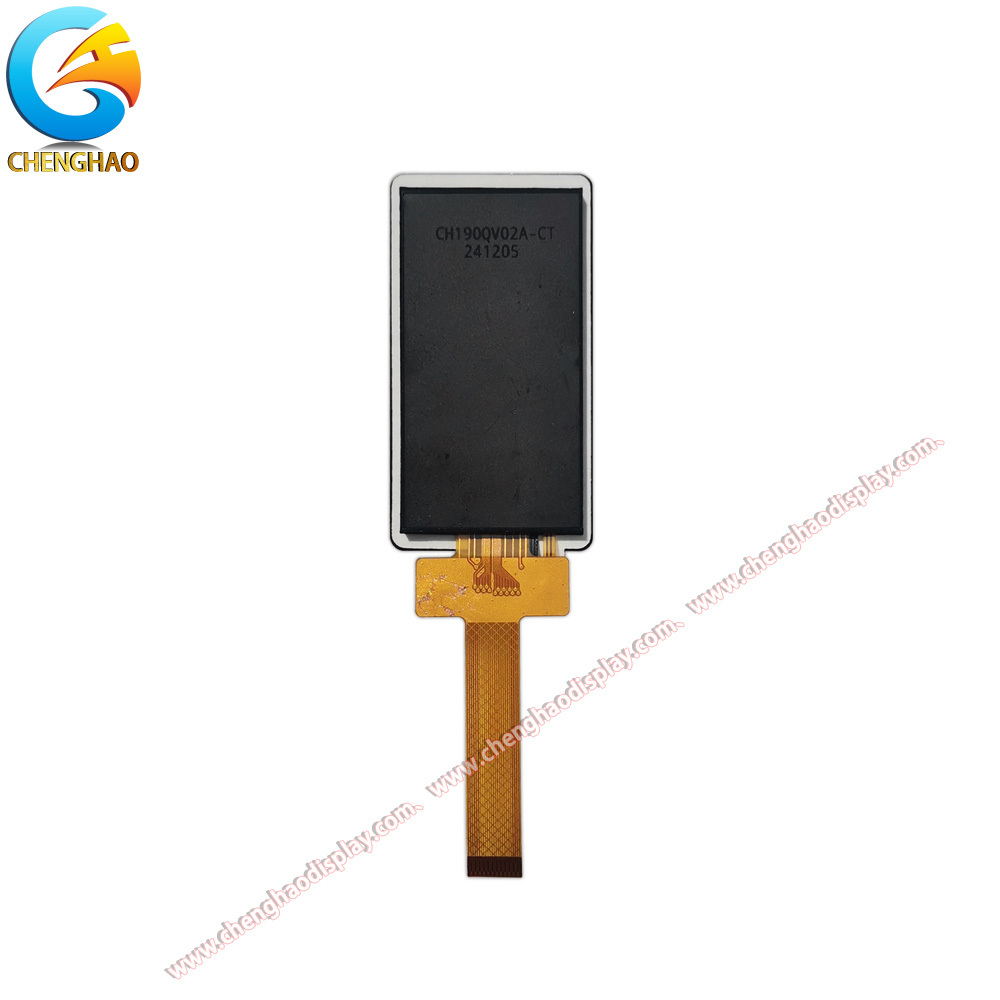

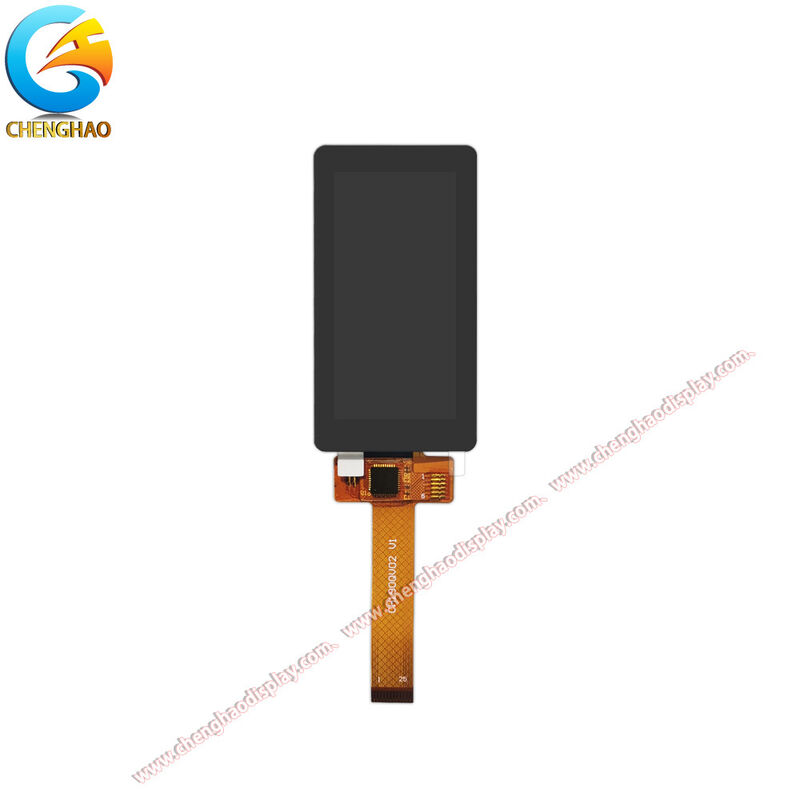

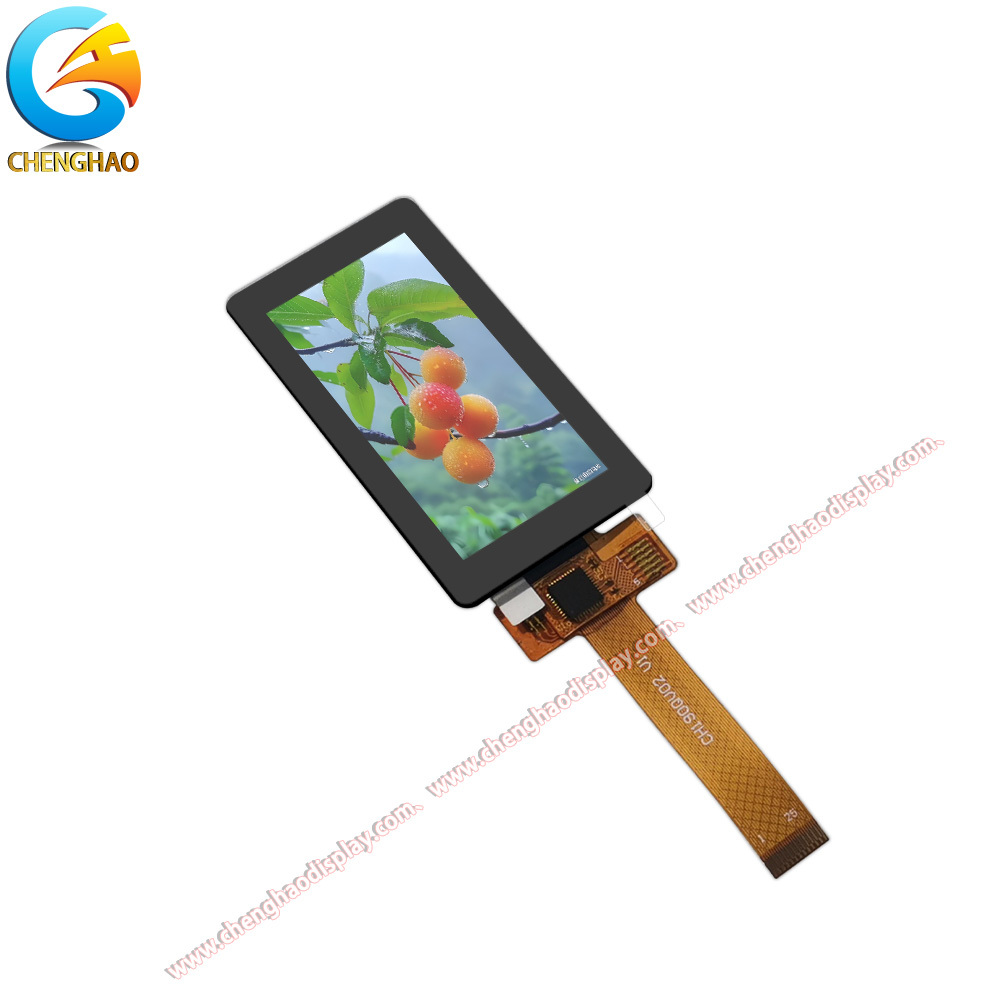

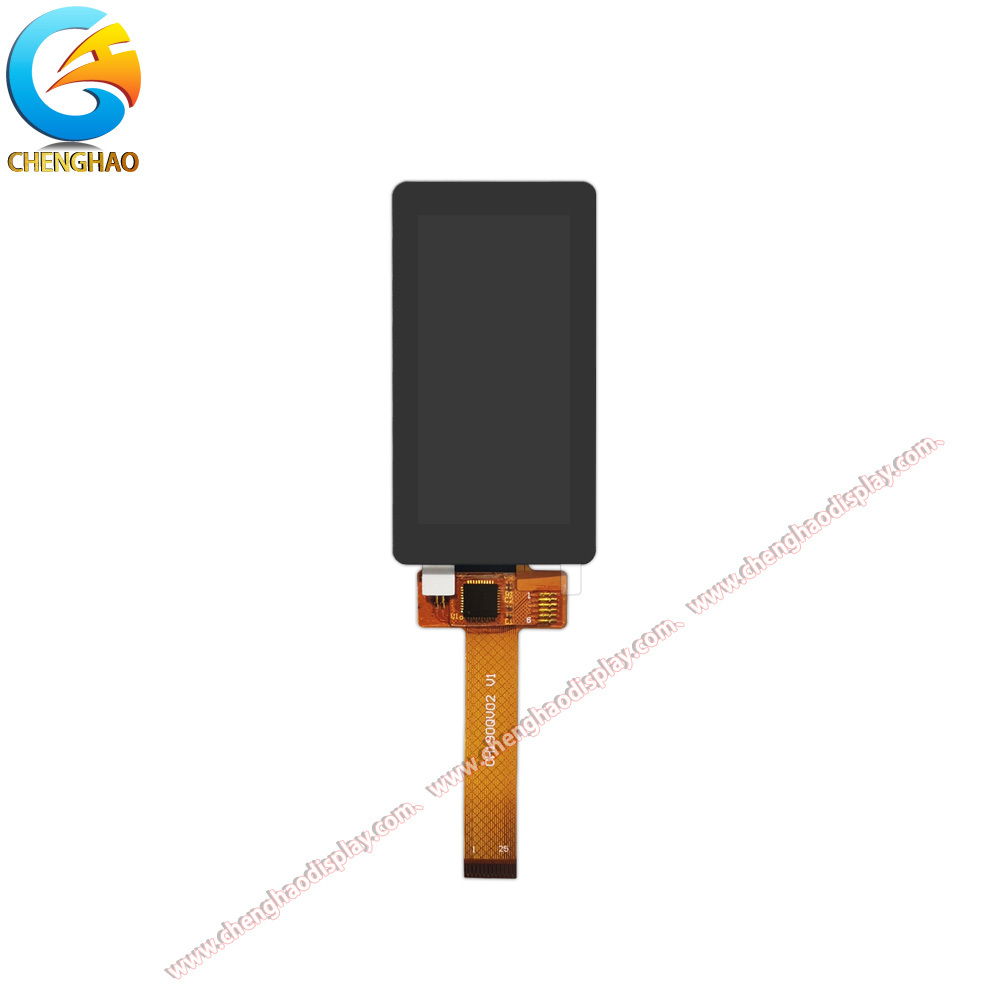

CH190QV02A-CT — это компактный 1,9-дюймовый модуль TFT-ЖК-дисплея, предназначенный для приложений, требующих высокопроизводительного малоформатного дисплея со встроенной емкостной сенсорной функцией. Этот модуль имеет разрешение 170x320 пикселей (RGB) в конфигурации панели IPS (внутриплоскостное переключение) с пропускающим, обычно черным режимом дисплея, обеспечивая исключительное качество изображения с широкими углами обзора и стабильной цветопередачей практически с любого направления.

Благодаря яркости 400 кд/м2 этот дисплейный модуль хорошо подходит как для внутреннего, так и для наружного применения, где важна читаемость изображения в условиях окружающего освещения. Модуль поддерживает варианты двойного интерфейса, включая 4-линейный 8-битный SPI и 8-битный параллельный интерфейс системы i80, обеспечивая гибкую интеграцию с широким спектром микроконтроллеров и встроенных систем.

Встроенная емкостная сенсорная панель (CTP) использует протокол связи I2C для надежного и оперативного сенсорного ввода, устраняя необходимость в отдельной интеграции сенсорного контроллера. Габаритные размеры модуля составляют 49,72 x 25,80 мм (внешний диаметр TFT) с активной областью 42,72 x 22,70 мм и внешними размерами LENS 55,83 x 29,50 мм. Дисплей оснащен стеклянной крышкой толщиной 0,7 мм для защиты поверхности.

Этот модуль, имеющий водонепроницаемую конструкцию и 25-контактный разъем FPC (FH35C-25S-0,3SHW(50)), может выдерживать сложные условия эксплуатации, сохраняя при этом надежное соединение сигнала. Модуль работает в диапазоне напряжений от 2,8 В до 3,3 В и подходит для применения в промышленном управлении, медицинском оборудовании, устройствах «умного дома», портативных приборах и терминалах Интернета вещей, где эффективность использования пространства и качество отображения являются критическими требованиями.

Емкостный сенсорный интерфейс поддерживает мультитач-жесты, улучшая взаимодействие пользователя с интерфейсами на основе меню и приложениями панели управления. Технология IPS гарантирует, что дисплей сохраняет превосходную контрастность и точность цветопередачи при углах обзора до 80 градусов во всех направлениях, что делает его идеальным для устройств, где нескольким пользователям может потребоваться одновременно просматривать экран или где дисплей может располагаться под разными углами внутри корпуса конечного продукта.

Особенности продукта

1. Компактный 1,9-дюймовый IPS-дисплей с разрешением 170x320.

В CH190QV02A-CT используется усовершенствованная технология IPS (внутренняя коммутация), обеспечивающая исключительное качество изображения в компактном форм-факторе 1,9 дюйма. В отличие от стандартных панелей TN, которые страдают от смещения цвета и ухудшения контрастности под углами, смещенными от центра, этот модуль IPS обеспечивает постоянную точность цветопередачи и качество изображения по всему 80-градусному конусу обзора во всех направлениях. Разрешение 170x320 пикселей обеспечивает четкий, читаемый текст и детализированную графику на небольшой активной области размером всего 42,72 x 22,70 мм, что делает его идеальным для приложений с ограниченным пространством, таких как портативные инструменты, медицинские датчики и компактные панели HMI, где важен каждый миллиметр.

2. Читаемость при солнечном свете, яркость 400 кд/м2.

Благодаря яркости 400 кд/м2 этот дисплейный модуль обеспечивает превосходную читаемость изображения как в помещении, так и в полуоткрытом помещении. Подсветка высокой яркости гарантирует, что содержимое экрана останется видимым в условиях яркого окружающего освещения, например, на складских терминалах, в оборудовании для наружного наблюдения или на автомобильных дисплеях приборной панели. В сочетании с естественным высоким коэффициентом контрастности панели IPS подсветка 400 кд/м2 обеспечивает яркие цвета и глубокий черный цвет, что повышает удобство работы пользователя в различных сценариях применения.

3. Встроенный емкостный сенсорный экран с интерфейсом I2C.

Модуль поставляется с установленной на заводе емкостной сенсорной панелью (CTP), что устраняет сложность поиска и сборки отдельного сенсорного компонента. Сенсорный контроллер обменивается данными через стандартный протокол I2C, что обеспечивает плавную интеграцию с большинством основных микроконтроллеров без необходимости разработки дополнительных драйверов. Стеклянная линза толщиной 0,7 мм обеспечивает надежную защиту поверхности, сохраняя при этом превосходную чувствительность к прикосновению и оптическую четкость. Это интегрированное решение снижает затраты на спецификацию, экономит место на печатной плате и ускоряет вывод продуктов на рынок для разработчиков.

4. Гибкость двойного интерфейса: SPI и i80 Parallel

CH190QV02A-CT поддерживает режимы как 4-линейного 8-битного SPI, так и режима 8-битного параллельного интерфейса системы i80, что дает разработчикам свободу выбора наиболее подходящего интерфейса для их приложения. Режим SPI идеально подходит для систем с ограниченной доступностью GPIO, требующих лишь минимального количества контактов для управления дисплеем. Параллельный интерфейс i80 обеспечивает более высокую пропускную способность данных, что делает его подходящим для приложений, требующих частого обновления экрана или анимированного контента. Конструкция с двойным интерфейсом обеспечивает совместимость с широким спектром платформ микроконтроллеров, включая STM32, ESP32, Renesas.

5. Водонепроницаемая конструкция для суровых условий.

Этот ЖК-модуль имеет специальную водонепроницаемую конструкцию и предназначен для надежной работы в средах, где может присутствовать влага, пыль или конденсат. Защитное уплотнение вокруг узла ЛИНЗЫ и FPC в сочетании с защитным стеклом толщиной 0,7 мм и структурой DST (двухсторонней ленты) создает барьер против проникновения жидкостей и твердых частиц. Это делает модуль отличным выбором для наружного оборудования, оборудования для пищевой промышленности, зон медицинской стерилизации и систем промышленной автоматизации, где устойчивость к воздействию окружающей среды является критическим требованием.

Чертеж продукта

Подробные характеристики

Индивидуальное введение

Компания Shenzhen Chenghao Optoelectronic Co., Ltd. предлагает комплексные услуги по настройке TFT-ЖК-модулей, моно-ЖК-дисплеев, цветных OLED-модулей и моно-OLED-модулей. Имея многолетний опыт производства модулей отображения, мы понимаем, что готовые решения для отображения не всегда отвечают конкретным требованиям каждого приложения. Наша команда инженеров тесно сотрудничает с клиентами для разработки индивидуальных решений для отображения, учитывающих уникальные конструктивные ограничения, условия окружающей среды и целевые показатели производительности.

Настройка ФПК:Мы предлагаем гибкие услуги по проектированию и изготовлению FPC (гибких печатных плат), включая структуру индивидуальной формы, форму золотого пальца и регулировку количества контактов. Если вам нужна определенная ориентация разъема, увеличенная длина кабеля или дополнительное экранирование от электромагнитных помех, наши возможности настройки FPC обеспечивают плавную интеграцию с вашей основной конструкцией печатной платы.

Настройка интерфейса:Наши модули поддерживают широкий спектр вариантов интерфейса, включая SPI, MCU, RGB, MIPI, LVDS, eDP и HDMI. Мы можем адаптировать схему управления в соответствии с предпочитаемым вами микроконтроллером или прикладным процессором, уменьшая необходимость в преобразователях уровня или преобразователях протоколов в архитектуре вашей системы.

Настройка яркости:В зависимости от среды вашего применения мы предлагаем стандартные уровни яркости (200–300 кд/м2), варианты высокой яркости (500 кд/м2 и выше), а также регулируемые конфигурации подсветки. Для CH190QV02A-CT стандартную яркость 400 кд/м2 можно настроить в соответствии с конкретными требованиями к видимости внутри или снаружи помещения.

Опции сенсорной панели:Мы предоставляем емкостные сенсорные (CTP), резистивные сенсорные и бесконтактные конфигурации в зависимости от потребностей вашего приложения. Для устройств, требующих работы в перчатках или ввода стилусом, доступен резистивный сенсорный ввод. Для современных интерфейсов, требующих мультитач-жестов и плавного взаимодействия с пользователем, наши емкостные сенсорные решения обеспечивают превосходное реагирование.

Антибликовое покрытие (AG):Чтобы улучшить читаемость при ярком освещении, мы предлагаем антибликовую обработку поверхности, которая уменьшает отражение окружающего света. Это особенно полезно для наружных устройств, автомобильных дисплеев и медицинского оборудования, где блики на экране могут поставить под угрозу удобство использования.

Стеклянная крышка объективаНаша услуга по индивидуальному заказу линз со стеклянным покрытием позволяет регулировать толщину (от 0,5 мм до 2,0 мм), форму (закругленные углы, выемки или специальные вырезы), цвет (белый, черный или индивидуальный) и шелкографию (логотипы, значки или декоративные рамки). CH190QV02A-CT оснащен защитной линзой диаметром 0,7 мм с черной трафаретной рамкой, и мы можем изменить эти параметры в соответствии с эстетикой дизайна вашего продукта.

Благодаря гибкому минимальному заказу и возможностям быстрого прототипирования компания Chenghao станет вашим идеальным партнером в области индивидуальных решений для отображения, которые ускорят цикл разработки вашего продукта и сократят время вывода на рынок.

Случаи применения

1. Промышленный портативный терминал

Компактный 1,9-дюймовый форм-фактор и водонепроницаемая конструкция делают CH190QV02A-CT отличным выбором для портативных промышленных терминалов, используемых в управлении складами, отслеживании логистики и выездном обслуживании. Разрешение 170x320 пикселей обеспечивает достаточную площадь экрана для отображения инвентарных списков, результатов сканирования штрих-кодов и подсказок навигации, сохраняя при этом занимаемую площадь устройства достаточно небольшую для работы одной рукой. Яркость 400 кд/м2 обеспечивает читаемость информации как на складах, так и на открытых погрузочных площадках, а емкостный сенсорный интерфейс обеспечивает интуитивно понятную навигацию по меню и ввод данных без необходимости использования физических клавиатур. Водонепроницаемая структура защищает дисплей от влаги и пыли, встречающихся в промышленных условиях, продлевая срок службы устройства и снижая требования к техническому обслуживанию.

2. Устройство медицинского мониторинга.

В медицинской сфере CH190QV02A-CT хорошо подходит для портативного диагностического оборудования и устройств мониторинга пациентов, где размер, надежность и качество отображения имеют решающее значение. Технология IPS обеспечивает стабильную цветопередачу и контрастность при широких углах обзора, что очень важно для медицинских работников, которым во время процедур может потребоваться просматривать дисплей с разных позиций. Емкостный сенсорный интерфейс при правильной настройке позволяет работать в перчатках, что делает его пригодным для клинических сред, где гигиенические протоколы требуют барьерной защиты. Широкий диапазон рабочих температур и водонепроницаемая конструкция модуля также делают его пригодным для стерилизации медицинских устройств, которые должны выдерживать периодическую очистку и дезинфекцию.

3. Панель управления умным домом

Тонкий профиль и встроенные сенсорные возможности CH190QV02A-CT делают его идеальным решением для панелей управления умным домом, термостатов и интерфейсов мониторинга окружающей среды. 1,9-дюймовый дисплей достаточно велик, чтобы отображать показания температуры, уровни влажности, значки состояния системы и сенсорные элементы управления, оставаясь при этом ненавязчивым при установке на стене или интеграции в оборудование домашней автоматизации. Варианты двойного интерфейса (SPI и i80) обеспечивают гибкость интеграции с популярными контроллерами умного дома и платформами шлюзов IoT, а яркость 400 кд/м2 гарантирует, что дисплей остается читаемым при различных условиях внутреннего освещения, от тускло освещенных коридоров до залитых солнцем гостиных.

Часто задаваемые вопросы

В1: Можно ли использовать этот модуль дисплея на открытом воздухе?

Да, CH190QV02A-CT имеет яркость подсветки 400 кд/м2, что обеспечивает хорошую читаемость в полуоткрытых помещениях и в затененных местах на открытом воздухе. При использовании под прямыми солнечными лучами мы рекомендуем оценить дисплей в конкретных условиях освещения. При необходимости наша служба настройки также может увеличить яркость до 500 кд/м2 или выше.

В2: Каков уровень напряжения интерфейса этого модуля?

Модуль работает при напряжении ввода-вывода от 2,8 В до 3,3 В, совместимом со стандартными логическими системами 3,3 В. Если в вашей системе используется другой логический уровень (например, 1,8 В или 5 В), мы можем предоставить рекомендации по подходящим решениям по сдвигу уровня.

Вопрос 3. Поддерживает ли емкостная сенсорная панель мультитач-жесты?

Да, встроенный емкостный сенсорный контроллер поддерживает основные мультисенсорные жесты, включая касание, двойное касание, пролистывание и масштабирование. Интерфейс I2C обеспечивает быструю передачу сенсорных данных для плавного взаимодействия с пользователем. Сенсорную панель также можно настроить для работы в перчатках, если это необходимо для медицинского или промышленного применения.

В4: Каков минимальный объем заказа (MOQ) для этой модели?

Наш стандартный минимальный заказ для этой модели начинается с разумной минимальной партии. Для прототипирования и мелкосерийного производства мы предлагаем образцы. Пожалуйста, свяжитесь с нашим отделом продаж для получения конкретной информации о минимальном заказе в соответствии с требованиями вашего проекта.

В5: Можно ли настроить разъем FPC или длину кабеля?

Абсолютно. Как описано в разделе «Введение в настройку», мы предлагаем полную настройку FPC, включая тип разъема, количество контактов, длину кабеля и дизайн «золотого пальца». Если стандартная конфигурация разъема FH35C-25S-0.3SHW(50) не соответствует схеме вашей печатной платы, наша команда инженеров может разработать индивидуальное решение FPC, обеспечивающее правильную посадку и надежное соединение.

В6: Подходит ли дисплей для устройств с батарейным питанием?

В7: Имеет ли модуль сертификацию RoHS?

Да, вся продукция Shenzhen Chenghao Optoelectronic Co., Ltd. производится в соответствии с директивами RoHS. Наши производственные процессы соответствуют строгим стандартам охраны окружающей среды и контроля качества. Сертификационные документы RoHS доступны по запросу.
