2.83 дюймовый SPI TFT LCD модуль 240x320 Малый дисплей для промышленных встроенных приложений CH280QV39A

Описание продукта

CH280QV39A представляет собой высокопроизводительный 2,83-дюймовый TFT LCD дисплейный модуль, предназначенный для промышленных и встроенных приложений.RGB320 точек), этот небольшой дисплей обеспечивает четкие и яркие визуальные эффекты, подходящие для широкого спектра решений интерфейса человека-машины (HMI).

Конструированный с интерфейсом SPI, CH280QV39A предлагает надежную и эффективную передачу данных, что облегчает интеграцию с различными платформами микроконтроллеров.Модуль дисплея работает с яркостью 300 cd/m2 (типичный)Направление просмотра 12:00 обеспечивает постоянное качество изображения с оптимального угла просмотра.

Этот модуль TFT поддерживает широкий диапазон температуры работы от -20 до +70 °C и диапазон температуры хранения от -30 до +80 °C, что делает его подходящим для требовательных промышленных условий.Модуль поставляется с 18-прицепным FPC разъемом для гибкой и компактной установкиФункциональность касания не включена, что позволяет в случае необходимости интегрировать пользовательские сенсорные устройства.

Дополнительные функции включают технологию режима TFT-дисплея, которая обеспечивает яркое цветовое воспроизведение и четкое качество изображения.2В и направленный ток 80mA, обеспечивая постоянное и энергоэффективное освещение.

CH280QV39A - идеальное решение для дисплеев для портативных приборов, встроенных панелей управления, умных домашних устройств,и различных приложений Интернета вещей, где пространство является премиум, но качество отображения не может быть скомпрометированоЭтот компактный TFT LCD модуль измеряет приблизительно 2,83 дюйма по диагонали с предполагаемой активной площадью 43,2x57,6 мм,предлагает превосходный баланс между недвижимостью экрана и общим отпечатком модуляИнтерфейс SPI упрощает планировку PCB и уменьшает количество пин, что позволяет легко подключаться к хост-контролерам.

Проектированный с учетом надежности, CH280QV39A имеет прочную конструкцию, которая отвечает требованиям непрерывной работы в промышленных условиях.Дисплей поддерживает полную цветовую гамму 240x320 RGB, предоставляя богатый и подробный визуальный контент для пользовательских интерфейсов, отображения данных и показателей состояния.

Характеристики продукта

1Компактный 2,83 дюйма дизайн

CH280QV39A имеет компактный диагональный размер экрана 2,83 дюйма, что делает его отличным выбором для ограниченных приложений.обеспечивает четкое и подробное визуальное изображение без чрезмерного занятия помещенияЭтот компактный форм-фактор особенно подходит для портативных медицинских мониторов, портативных промышленных счетчиков и носимых терминалов управления.

2. Интерфейс SPI для легкой интеграции

Этот дисплейный модуль, оснащенный стандартным интерфейсом SPI и 18-контактным FPC-коннектором, упрощает планировку печатных плат и уменьшает сложность проводки.Протокол связи SPI требует меньшего количества пинов В/В по сравнению с параллельными интерфейсами, что позволяет бесшовную интеграцию с широким спектром микроконтроллеров и встроенных процессоров.Эта функция значительно сокращает время разработки для инженеров, интегрирующих дисплеи в дизайн новых продуктов.

3Широкий диапазон температуры работы

С диапазоном рабочей температуры от -20 до +70 °C и диапазоном хранения от -30 до +80 °C CH280QV39A разработан для надежности в сложных условиях.Используется ли она в промышленном оборудовании на открытом воздухе, панелей автоматизации заводов или автомобильных вспомогательных дисплеев, этот модуль поддерживает постоянную производительность в экстремальных температурных условиях.

4. Высокая яркость для внутренней ясности

Типичная яркость 300 cd / m2 обеспечивает отличную читаемость для внутренних приложений, таких как медицинское диагностическое оборудование, панели управления умными домами и лабораторные инструменты.Система светодиодного подсветки обеспечивает эффективное освещение с типичным напряжением вперед 3.0-3.2В, оптимизируя расход энергии при сохранении четкого и яркого выхода дисплея.

5. Настраиваема для конкретных требований

Как и все модули дисплея Chenghao, CH280QV39A поддерживает варианты настройки, включая дизайн FPC-коннектора, длину кабеля,и настройка яркости подсветки для удовлетворения конкретных требований приложенияЭта гибкость позволяет OEM оптимизировать дисплей для их уникальных дизайнов продукции без ущерба для качества или производительности.

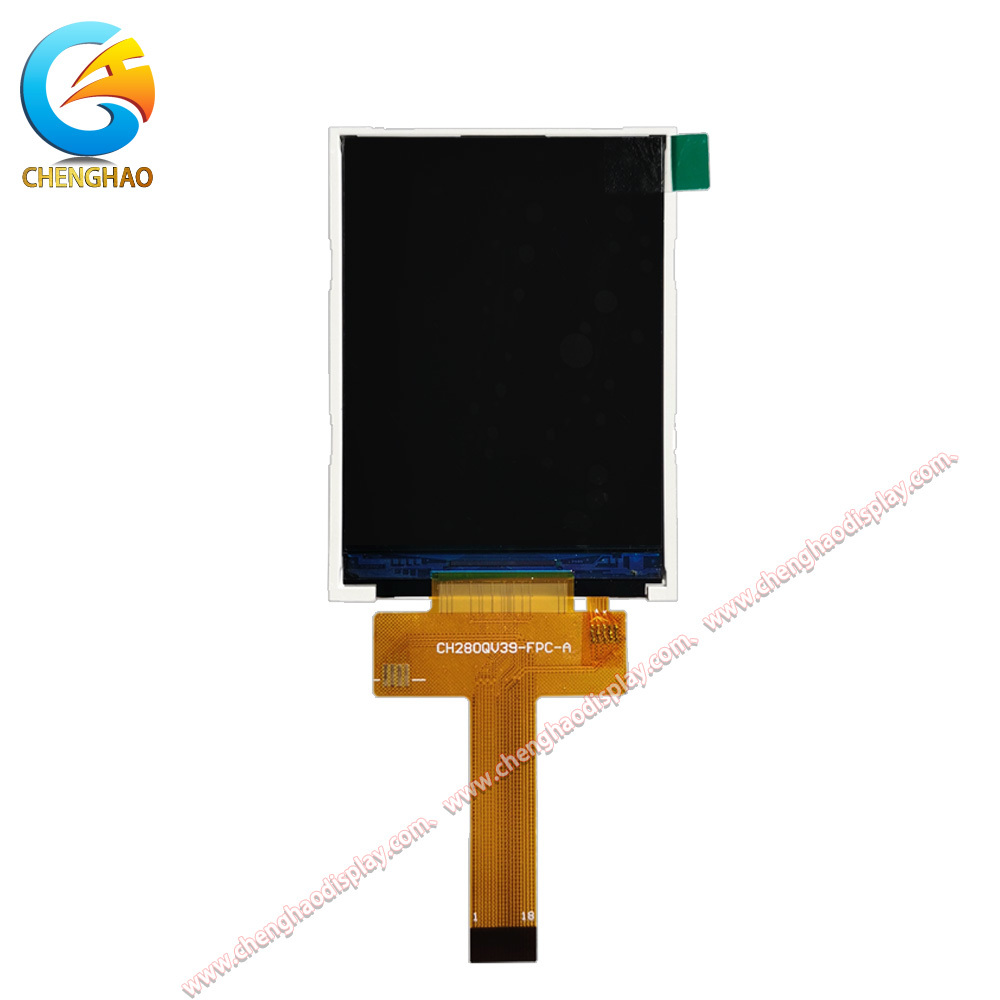

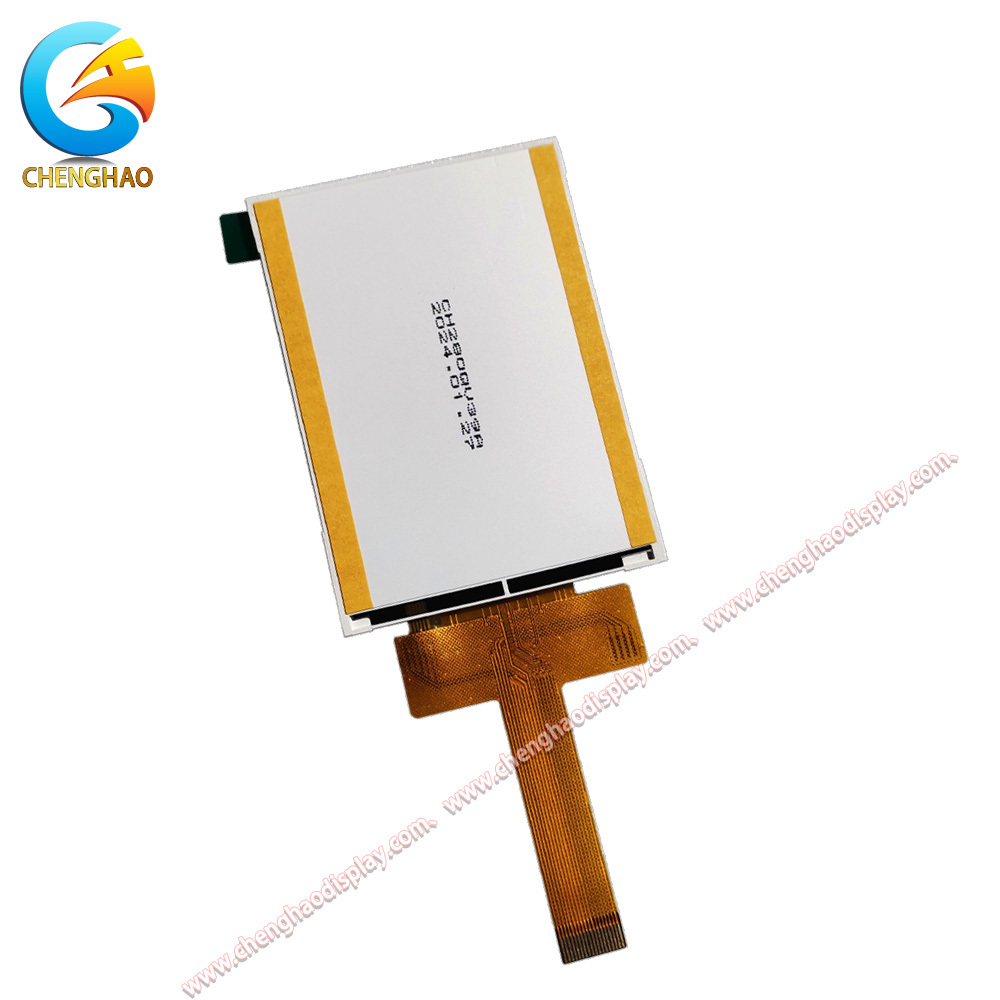

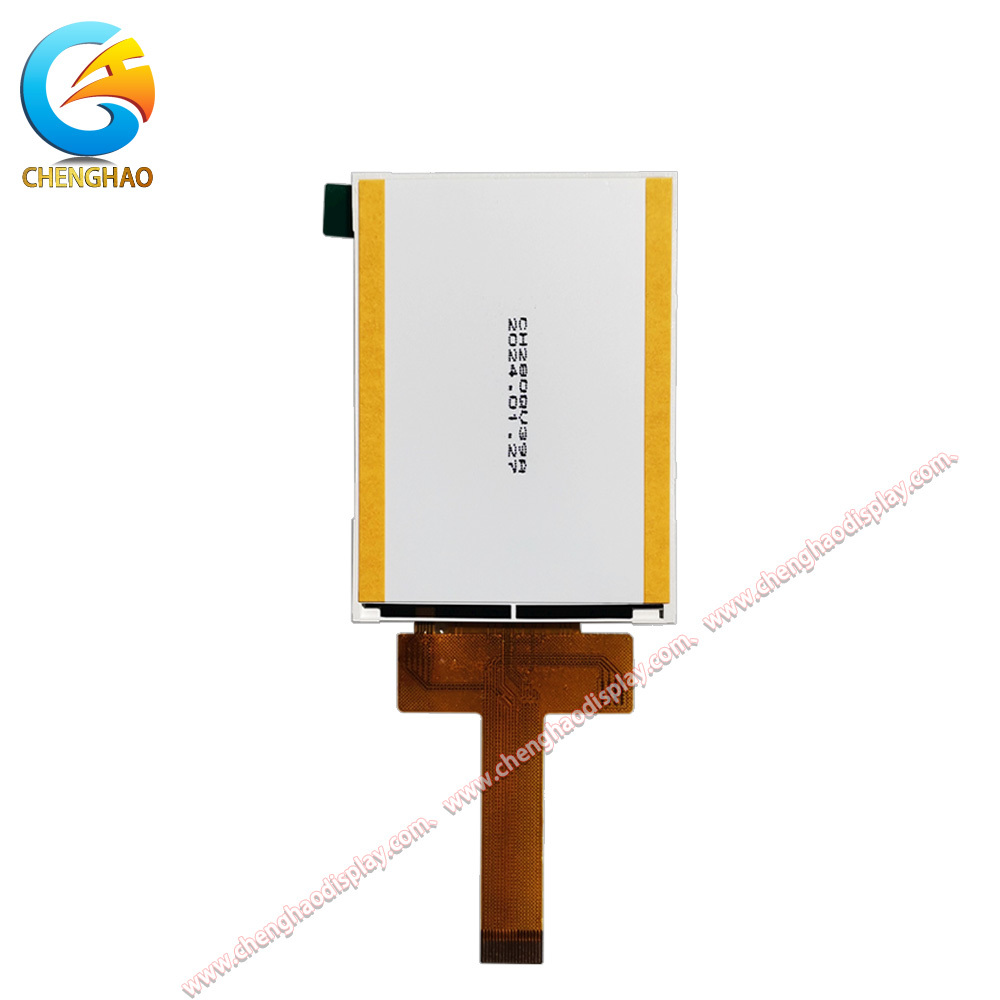

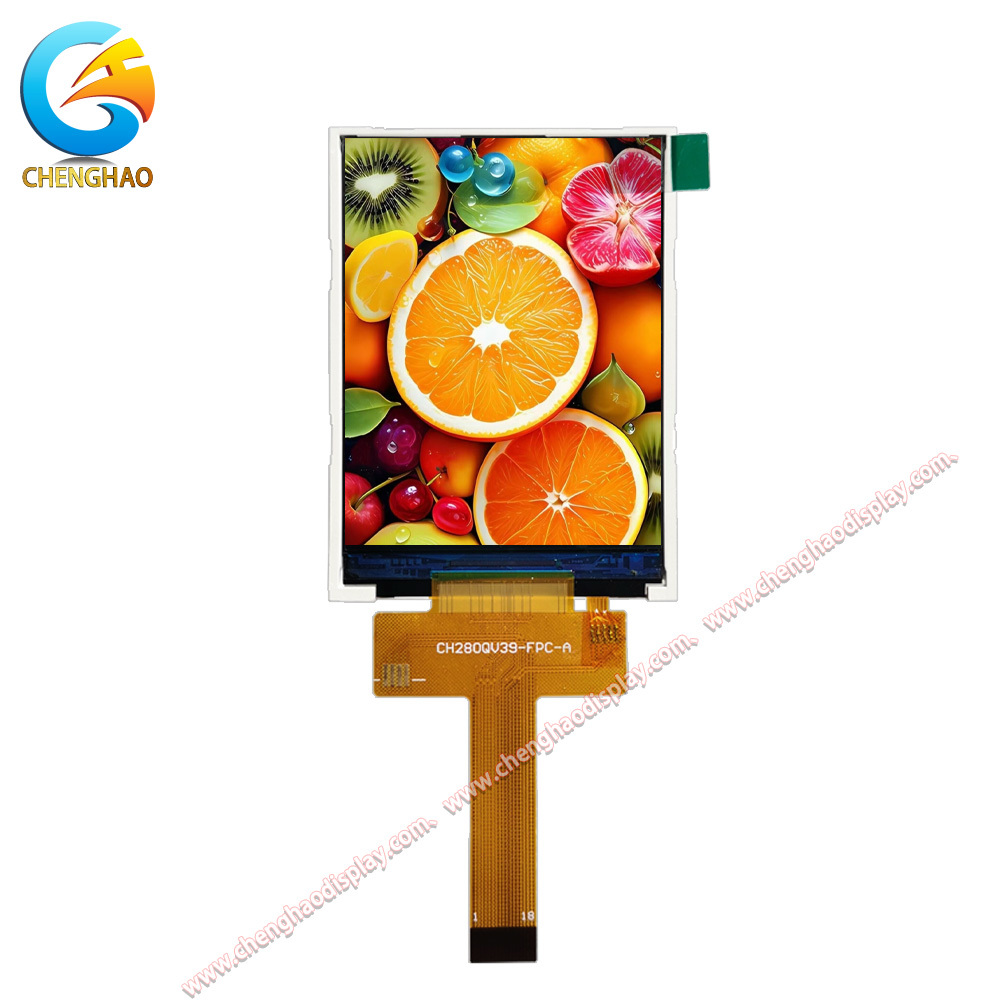

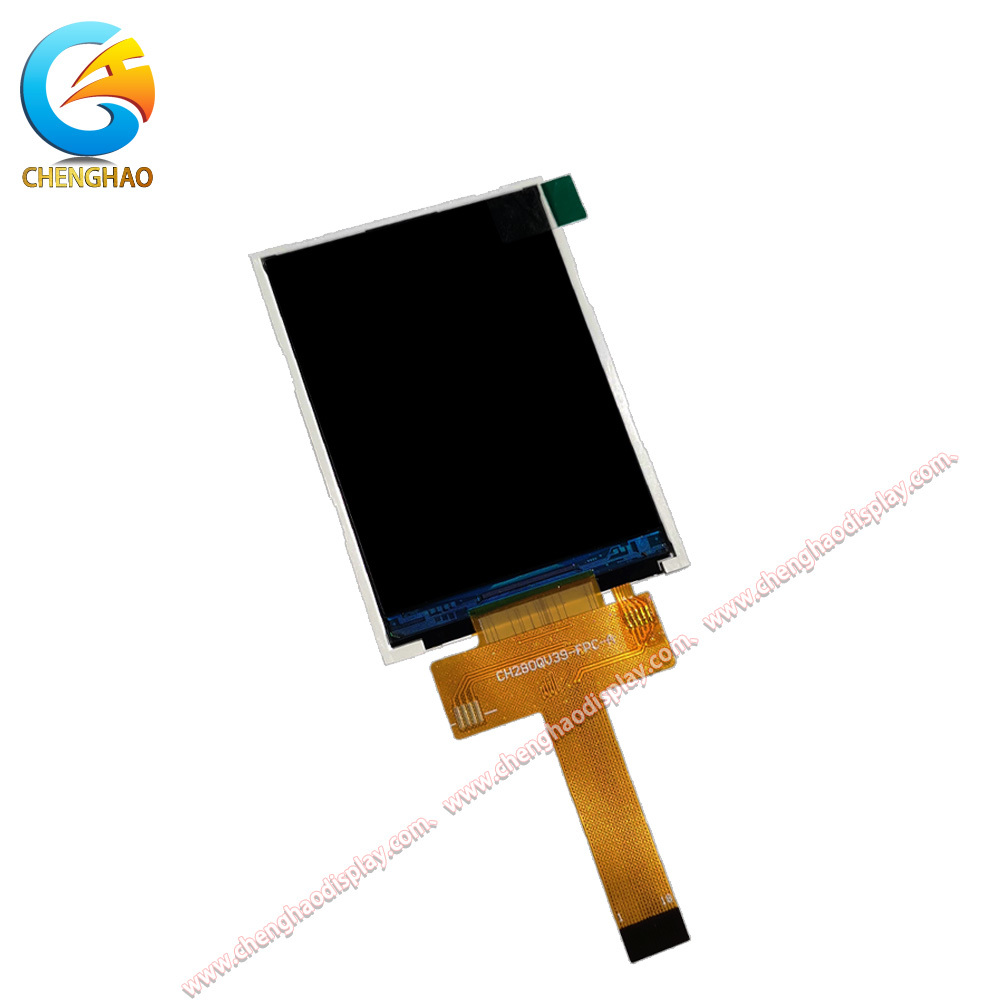

Рисунок продукта

Подробная спецификация

Персонализированное введение

Chenghao Optoelectronic Co., Ltd. предлагает комплексные услуги по настройке для CH280QV39A и всех наших модулей TFT LCD дисплея,обеспечение идеального соответствия вашим конкретным требованиям приложенияНаши возможности настройки охватывают четыре основные категории продуктов: TFT LCD модуль, Mono LCD дисплей, цветной OLED модуль и Mono OLED модуль.

Настройка FPC-коннектора

Коннектор FPC (гибкая печатная схема) может быть адаптирован к вашей схеме PCB, включая модификации физической формы и количества штифтов.Стандартная конфигурация CH280QV39A на 18 булавках может регулироваться для размещения различных позиций разъемов, длины кабелей и требования маршрутизации для упрощения общей сборки продукта.

Настройка интерфейса

Помимо стандартного интерфейса SPI, мы поддерживаем широкий спектр опций интерфейса дисплея, включая MCU (8-битные/16-битные параллельные), RGB, MIPI, LVDS и HDMI интерфейсы.Эта гибкость позволяет адаптировать CH280QV39A для различных платформ контроллеров и системных архитектур..

Настройка яркости

В то время как стандартная яркость составляет 300 cd/m2, мы предлагаем настройку яркости на трех уровнях: стандартная (200-300 cd/m2), высокая яркость (500+ cd/m2),и опции сверхвысокой яркости для наружных или читаемых солнечным светом приложенийКонфигурация светодиодного подсветки может быть оптимизирована для потребления энергии или максимальной яркости.

Интеграция сенсорной панели

Для приложений, требующих взаимодействия с пользователем, CH280QV39A можно сочетать с емкостными или резистивными сенсорными панелями.в то время как резистивный сенсор обеспечивает экономически эффективную функциональность одноприкосновения, подходящую для промышленных условий.

Дополнительные параметры настройки

Мы также предоставляем антиотражательную (AG) обработку поверхности для уменьшения отражения в ярких условиях, специальное крыло стекла с конкретными требованиями толщины и формы,и специализированное оптическое соединение для повышения долговечности и четкости отображения.

Все услуги по настройке поддерживаются нашей опытной инженерной командой, с короткими сроками выполнения и конкурентоспособными ценами, чтобы удовлетворить сроки выполнения проекта и требования бюджета.

Случаи применения

1Ручной дисплей промышленного счетчика

Компактный размер 2,83 дюйма и интерфейс SPI делают CH280QV39A идеальным дисплеем для портативных промышленных измерительных приборов, таких как цифровые мультиметры, осциллоскопы и анализаторы сигналов.Широкий диапазон температур работы обеспечивает надежную производительность в условиях производственного пола, в то время как разрешение 240x320 обеспечивает четкое отображение данных измерений, форм волн и показателей состояния.

2. Панель управления умным домом

В умных домашних приложениях CH280QV39A служит отличным дисплеем для настенных панелей управления, интерфейсов термостата и узлов домашней автоматизации.Его компактный дизайн идеально вписывается в современный минимализмИнтерфейс SPI упрощает интеграцию с популярными микроконтроллерами IoT.сокращение как времени разработки, так и затрат на BOM.

3Дисплей медицинского мониторинга

Для портативного медицинского оборудования, где пространство является премиум, CH280QV39A обеспечивает визуальную ясность, необходимую для мониторинга жизненных показателей пациента, интерфейсов инфузионных насосов,и дисплеев диагностических устройствНадежная система светодиодного подсветки обеспечивает постоянное освещение на протяжении всего срока службы устройства.и стабильная производительность дисплея при изменении температуры обеспечивает надежную работу в клинических условиях.

Частые вопросы

Вопрос 1: Какой тип интерфейса CH280QV39A?

Ответ: CH280QV39A использует SPI (Serial Peripheral Interface) для связи, которая требует минимальных I/O-прицепов и совместима с большинством микроконтроллеров и встроенных процессоров.

Вопрос 2: Какой диапазон температуры работы этого модуля дисплея?

Ответ: CH280QV39A работает надежно от -20 до +70°C и может храниться от -30 до +80°C, что делает его подходящим для промышленного и наружного применения.

Вопрос 3: доступен ли CH280QV39A с сенсорной функцией?

О: Стандартный модуль CH280QV39A не включает функцию сенсорного управления.Chenghao предлагает индивидуальную интеграцию как емкостных, так и резистивных сенсорных панелей на основе ваших требований к приложению.

Вопрос 4: Какой источник питания требует дисплейный модуль?

О: светодиодный подсвет работает с типичным напряжением 3,0-3,2 В при 80 мА. Конкретные требования к мощности для контроллера дисплея можно найти в подробном листе данных.

Q5: Можно ли настроить FPC-коннектор для моего проекта?

О: Да, Chenghao предлагает полную настройку FPC, включая количество штифтов, длину кабеля, положение соединителя и конфигурацию маршрутизации, чтобы удовлетворить ваши конкретные требования к макету печатных плат.

Вопрос 6: Каково разрешение и режим отображения этого модуля?

A: CH280QV39A имеет разрешение 240x320 (240RGB320) точки в режиме TFT-дисплея, обеспечивающих богатое цветовое воспроизведение и четкое качество изображения, подходящее для графических пользовательских интерфейсов.

Q7: Какие варианты настройки доступны помимо стандартных спецификаций?

A: Chenghao предлагает широкую настройку, включая альтернативные интерфейсы отображения (MCU, RGB, MIPI, LVDS), настройку яркости (стандартная до высокой яркости), интеграцию сенсорной панели,Обработка поверхности AGСвяжитесь с нашей инженерной командой для ваших конкретных требований.
