10.1 дюймовый 1024x600 TFT LCD дисплейный модуль с RGB интерфейсом - 400 cd/m2 Промышленный LCD

Описание продукта

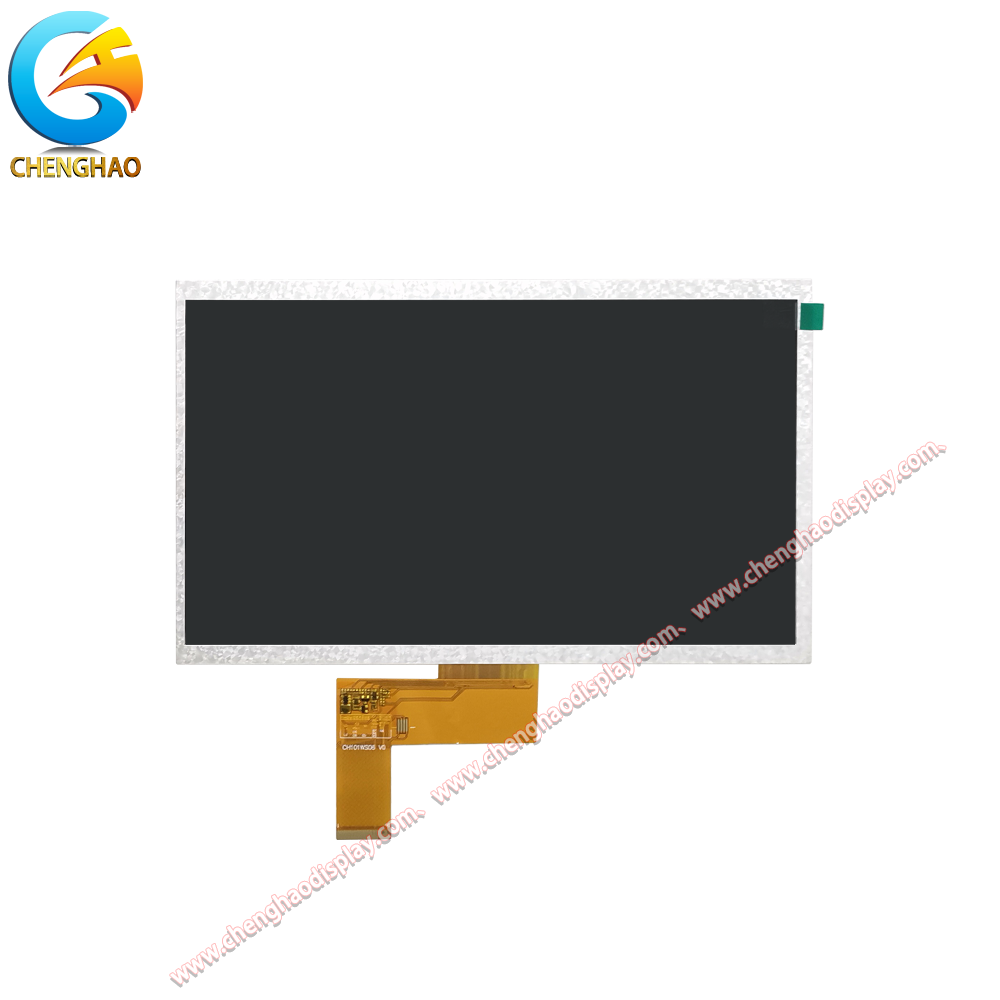

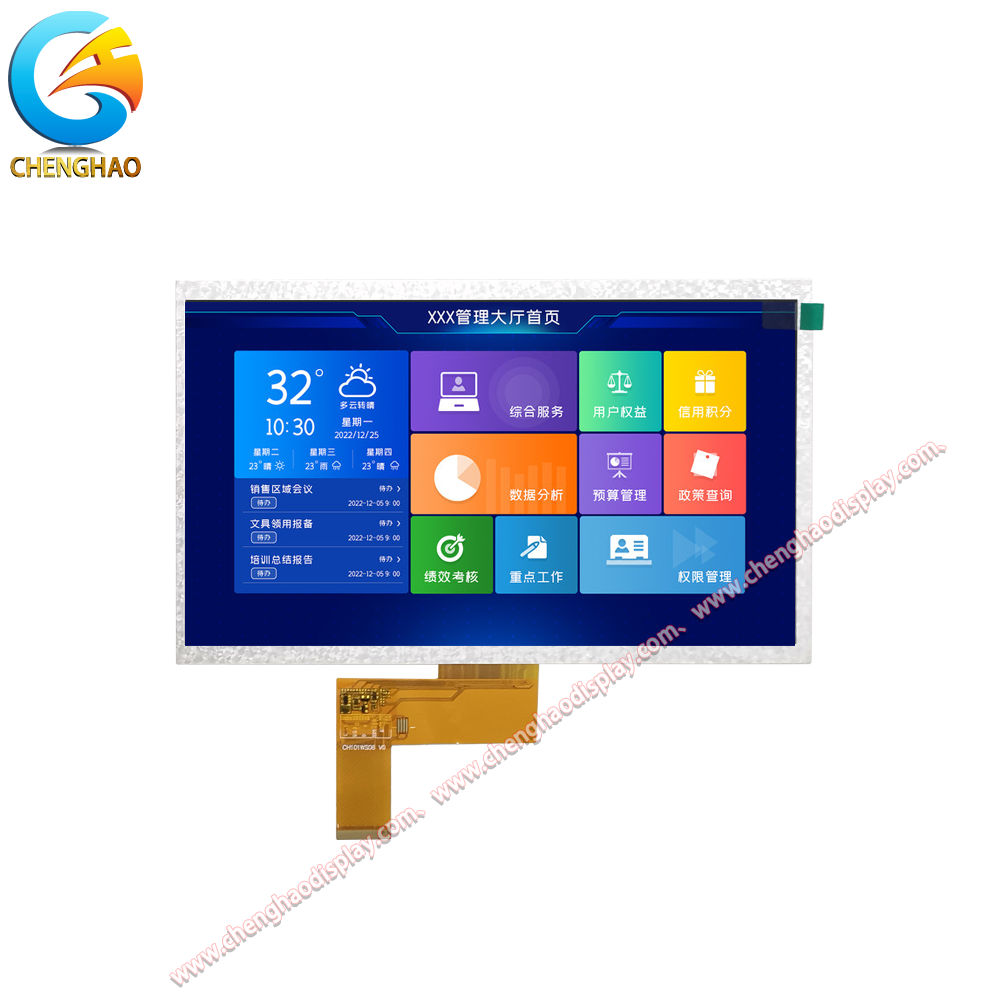

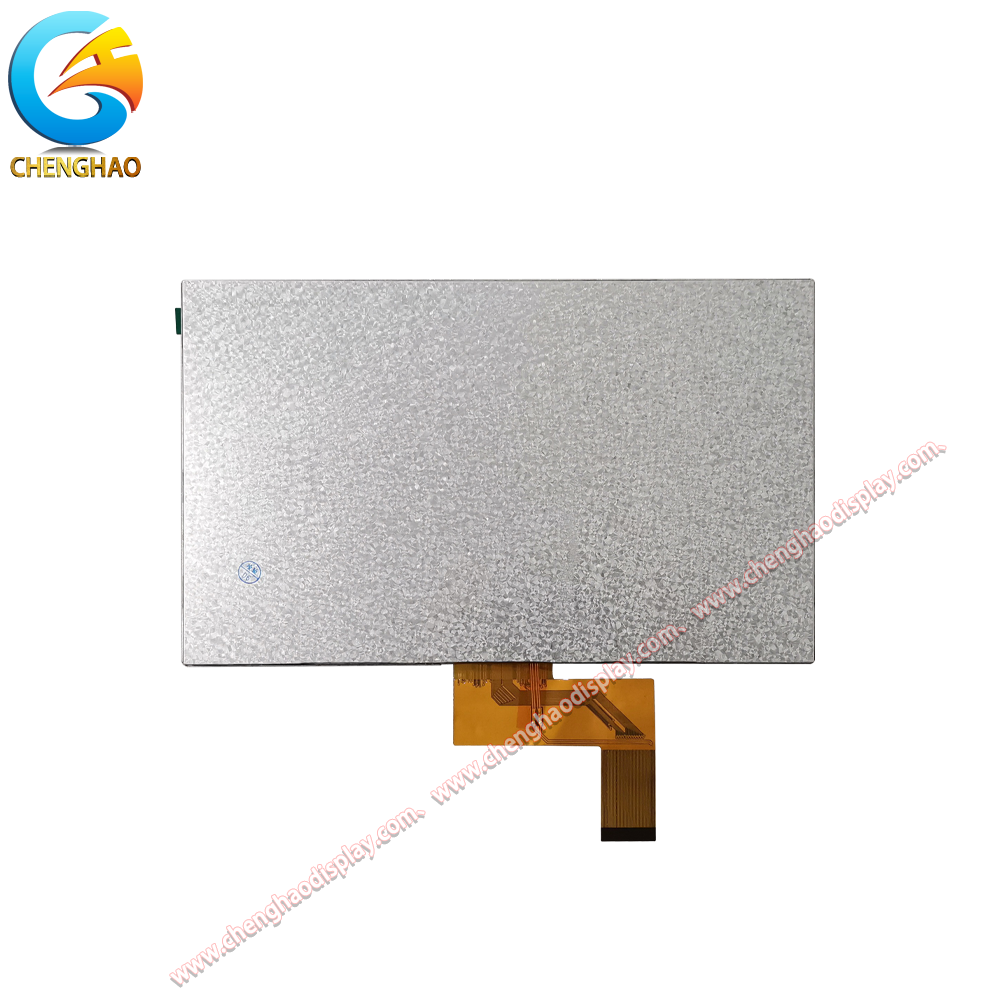

CH101WS06A — это 10,1-дюймовый TFT ЖК-дисплей с активной областью с широким соотношением сторон 222,72 x 125,28 мм и разрешением WSVGA 1024 x 600 пикселей. В этом модуле дисплея используется стандартный 24-битный интерфейс RGB с 39-контактным разъемом FPC с шагом 0,5 мм, что делает его совместимым с широким спектром встроенных контроллеров и одноплатных компьютеров, обычно используемых в промышленных и коммерческих приложениях. Благодаря типичной яркости 400 кд/м² и широкому углу обзора 80/80/80/80 градусов во всех направлениях дисплей обеспечивает стабильное качество изображения, подходящее для промышленных панелей управления, человеко-машинных интерфейсов и информационных киосков. Модуль работает в передающем режиме и имеет прочную механическую конструкцию с контуром LCM 235,0 x 143,0 мм и отверстием в лицевой панели 226,25 x 128,1 мм для стандартного монтажа на панели. Схема светодиодной подсветки рассчитана на прямой ток 140 мА, обеспечивая стабильное и равномерное освещение по всей площади дисплея. Этот модуль дисплея предлагает экономичное решение для приложений, требующих широкоформатного цветного дисплея со стандартным интерфейсом RGB, что делает его отличным выбором для разработчиков встраиваемых систем и производителей промышленного оборудования. Широкий диапазон рабочих температур и прочная конструкция обеспечивают надежную работу в сложных промышленных условиях.

Особенности продукта

• Большой 10,1-дюймовый дисплей WSVGA для промышленного применения: экран с диагональю 10,1 дюйма и разрешением 1024 x 600 обеспечивает достаточно места для отображения подробной информации, интерфейсов управления и визуализации данных. Широкоэкранное соотношение сторон 16:9 идеально подходит для современных приложений HMI, цифровых вывесок и информационных дисплеев, где важны как плотность контента, так и читаемость. Яркость 400 кд/м² обеспечивает комфортный просмотр в промышленных помещениях.

• Стандартный интерфейс RGB для простой интеграции: 24-битный интерфейс RGB с 39-контактным разъемом FPC является одним из наиболее широко поддерживаемых интерфейсов дисплея в индустрии встраиваемых систем. Он изначально поддерживается обширной экосистемой микроконтроллеров и одноплатных компьютеров. Это устраняет необходимость преобразования протоколов или использования специализированных микросхем драйверов, что значительно снижает стоимость спецификации и время разработки встроенного ПО.

• Широкий угол обзора для гибкой установки: благодаря углу обзора 80/80/80/80 градусов во всех направлениях дисплей сохраняет постоянство цвета и контрастности при просмотре из любого положения. Это особенно ценно для оборудования, монтируемого на панели, где операторы могут просматривать экран под разными углами, а также для многопользовательских приложений, таких как киоски общественной информации, где дисплей должен быть доступен для чтения людям, находящимся в разных положениях.

• Надежная механическая конструкция для встраиваемых сред: Контур LCM размером 235,0 x 143,0 мм с отверстием в лицевой панели размером 226,25 x 128,1 мм предназначен для стандартного монтажа на панели. 39-контактный FPC с элементом жесткости PI обеспечивает надежное электрическое соединение, а режим пропускания дисплея с оптимизированной схемой управления подсветкой обеспечивает стабильную производительность на протяжении всего срока службы.

Чертеж продукта

Подробные характеристики

Индивидуальное введение

Компания Shenzhen ChengHao Optoelectronic Co., Ltd. предоставляет комплексные услуги по настройке модулей TFT LCD различных размеров и спецификаций. Для CH101WS06A и аналогичных модулей широкоформатного дисплея мы предлагаем гибкую настройку FPC, включая настройку конфигурации контактов в соответствии с конкретным расположением разъемов и требованиями к интерфейсу печатной платы. Уровни яркости можно настроить от стандартных 200–400 кд/м² до конфигураций с высокой яркостью, превышающей 800 кд/м², для наружных помещений или помещений с сильным освещением. Варианты сенсорной панели включают емкостную сенсорную, резистивную сенсорную или бессенсорную конфигурацию. Мы также предоставляем возможность индивидуальной настройки стеклянных крышек линз с регулируемой толщиной, формой и цветом, а также варианты обработки поверхности с антибликовым покрытием и защитой от отпечатков пальцев.

Случаи применения

• Промышленный HMI и панели управления: Размер 10,1 дюйма и разрешение 1024 x 600 пикселей — идеальный выбор для промышленных человеко-машинных интерфейсов, панелей управления станками с ЧПУ и HMI промышленной автоматизации. Широкий угол обзора позволяет операторам читать данные на дисплее с разных позиций вокруг оборудования, а интерфейс RGB упрощает подключение к обычным промышленным платам контроллера.

• Цифровые вывески и информационные киоски: Большая площадь дисплея делает этот модуль подходящим для использования в помещениях с цифровыми вывесками, дисплеями общественной информации и навигационными киосками. Яркость 400 кд/м² обеспечивает четкую видимость в помещениях, таких как вестибюли, торговые помещения и транспортные узлы.

• Прототипирование встроенных систем: стандартный интерфейс RGB делает этот дисплей отличным выбором для платформ прототипирования. Его можно напрямую подключить к различным платам разработки, поддерживающим параллельный вывод RGB, предоставляя инженерам надежный дисплей для встраиваемых проектов.

Часто задаваемые вопросы

Вопрос: Каково типичное применение модуля дисплея CH101WS06A?О: Этот 10,1-дюймовый TFT-ЖК-модуль предназначен для промышленного человеко-машинного интерфейса, цифровых вывесок и прототипирования встроенных систем. Разрешение 1024x600 и широкий угол обзора делают его подходящим для установки на панели оборудования и информационных дисплеев.

Вопрос: Есть ли в этом модуле сенсорная панель?О: Нет, CH101WS06A — это модуль только дисплея. Если требуется сенсорная функциональность, мы предлагаем настройку с добавлением емкостных или резистивных сенсорных панелей.

Вопрос: Каков срок службы светодиодной подсветки?О: Светодиодная подсветка обычно рассчитана на 30 000–50 000 часов непрерывной работы при номинальном токе.

Вопрос: В чем разница между контуром LCM и размером активной области?О: Контур LCM — это физические внешние размеры модуля, включая лицевую панель. Активная область — это фактическая область, в которой отображаются пиксели. При проектировании корпуса обратитесь к схеме LCM для правильной установки.

Вопрос: Подходит ли дисплей для использования на открытом воздухе?О: Стандартная версия с яркостью 400 кд/м² предназначена для использования внутри помещений. Для использования на открытом воздухе мы рекомендуем вариант индивидуальной настройки высокой яркости.
