5.0 дюймовый высокояркий IPS TFT LCD модуль с двигателем EVE2 и емкостным сенсорным дисплеем SPI

Описание продукта

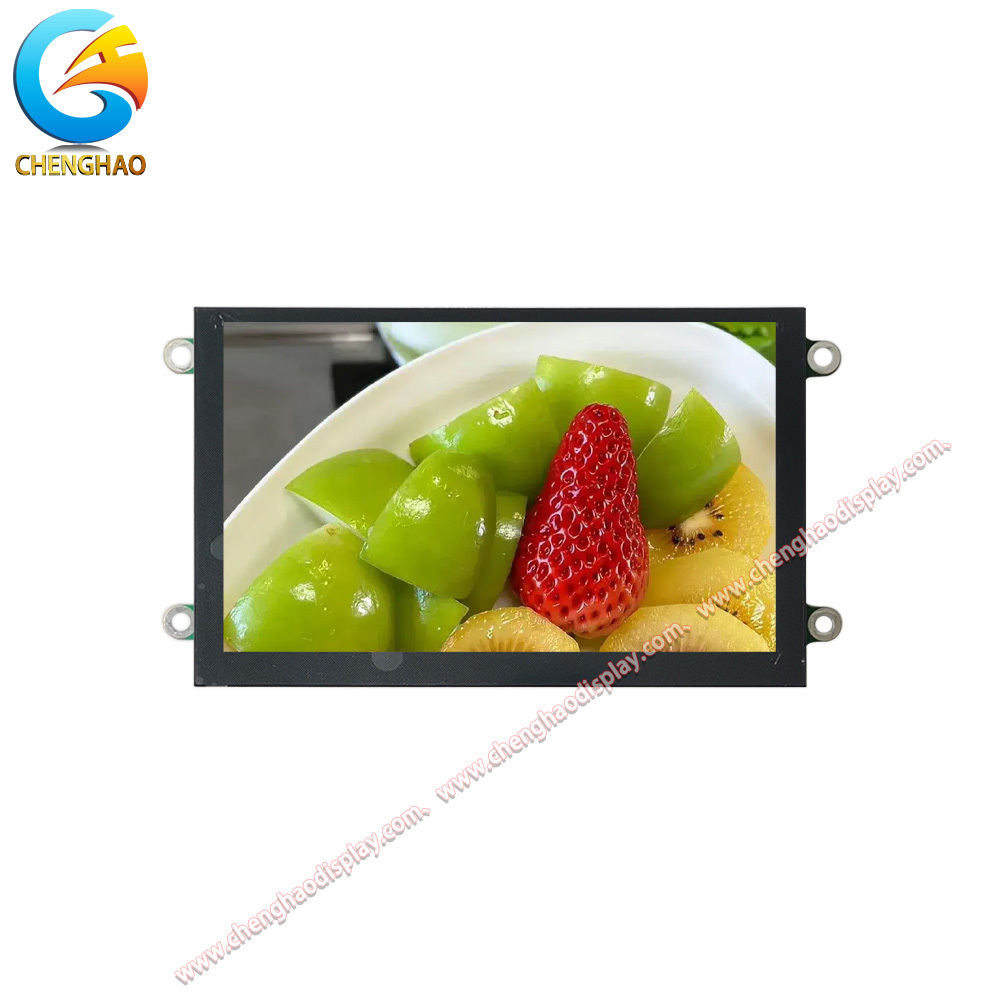

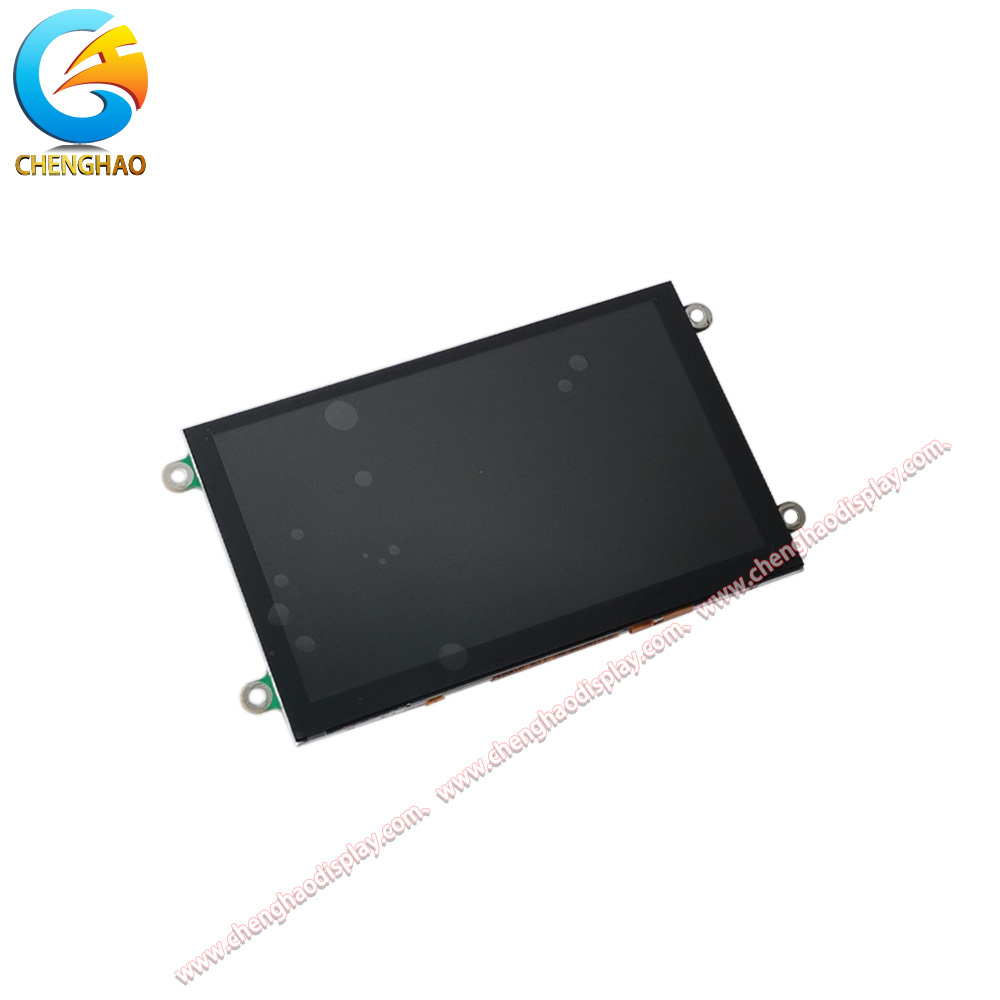

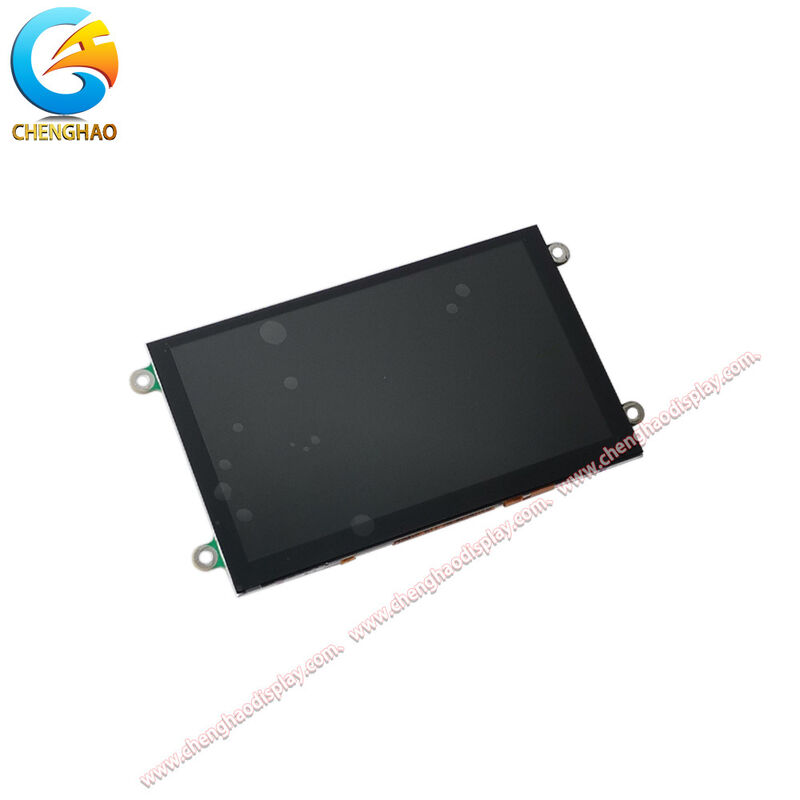

CH500WV05PA представляет собой 5,0-дюймовый IPS TFT LCD модуль с разрешением 800x480, высокой яркостью 900cd / m2 и полными углами просмотра 80/80/80/80 для отличной читаемости солнечного света.Оборудованы интегрированным графическим контроллером EVE2 (Embedded Video Engine), этот дисплей поддерживает интерфейс SPI (режимы D-SPI / Q-SPI) и емкостную сенсорную панель, что позволяет разрабатывать богатый графический интерфейс без внешнего графического процессора.Модуль включает в себя поверхностную обработку противоотражания для уменьшения отражений в ярких условияхС компактным контуром 120,7x75,8 мм, активной площадью 108,0x64,8 мм и встроенным светодиодным драйвером он предлагает два варианта подключения: заголовок IDC с 20-контактным коробкой шириной 2,54 мм и 1.20-прикольный FFC-коннектор диаметром 0 мм, обеспечивая гибкую интеграцию для промышленных HMI, приборов, панелей управления умными домами, медицинских устройств и автомобильных дисплеев.

Характеристики продукта

1. 900cd/m2 Высокая яркость для прямого солнечного света

При типичной яркости 900cd/m2 этот дисплей остается четко видимым под прямым солнечным светом, что делает его идеальным для наружных киосков, панелей сельскохозяйственного оборудования,и судовых приборов, где окружающее освещение неконтролируемо.

2. Встроенный графический движок EVE2 Смарт дисплей без внешнего графического процессора

Интегрированный контроллер EVE2 управляет рендерингом, сенсорным декодированием и аудиовыходом полностью в модуле с помощью команд SPI. Это снимает нагрузку на MCU хоста и ускоряет разработку GUI,идеально подходит для ограниченных ресурсами встроенных систем.

3. Полный угол просмотра 80/80/80/80 IPS

IPS-панель обеспечивает постоянный цвет и контрастность из любого направления просмотра, что позволяет читать множество операторов в промышленных комнатах управления, медицинских станциях мониторинга и терминалах общего использования.

4Антиотражающее покрытие для сложных условий

Покрытие AG минимизирует зеркальное отражение от надводящего освещения или наружного блеска.обеспечение того, чтобы светимость не терялась в результате отражания поверхности критическая особенность для автомобильных приборных панелей и наружных панелей, подверженных воздействию солнца.

5Капацитивная сенсорная панель с гибкостью двойного интерфейса

Проективная емкостная сенсорная панель поддерживает многоточечные жесты, в то время как дизайн с двойным разъемом (2.54 мм заголовок IDC + 1.0 мм FFC) обеспечивает гибкость проводки для различных конструкций корпуса в встроенных приложениях.

Рисунок продукта

Подробная спецификация

Персонализированное введение

Chenghao предоставляет профессиональную настройку на TFT LCD модули, моно LCD дисплеи, цветные OLED модули, и моно OLED модули.

• ФПК:Контур, длина и количество штифтов FPC, чтобы соответствовать расположению корпуса и соединителя.
• Адаптация интерфейса:SPI, MCU, RGB, MIPI, LVDS, EDP и HDMI варианты интерфейсов доступны для вашей хост-платформы.
• Настройка яркости:От стандартных 200-300 cd/m2 до высокой яркости 500+ cd/m2, калиброванных для внутренних или солнечных приложений.
• Интеграция с помощью касания:Конфигурации емкостного касания, сопротивляющегося касания или без касания на основе требований к продукту.
• Антиотражающее покрытие:Обработка поверхности AG для уменьшения отражений окружающей среды для наружных и сильно освещающих условий.
• Настройка стекла крышки:Специальное стекло толщины, формы, цвета и шелковой печати, чтобы соответствовать вашему бренду и промышленному дизайну.

Свяжитесь с нашей инженерной командой с вашими спецификациями для индивидуального решения.

Случаи применения

• Промышленные панели HMI:Интерфейс SPI с встроенным графическим движком EVE2 позволяет создавать богатые интерфейсы управления сенсорным экраном для машин с ПЛК, станций управления процессом,и терминалы операторов на заводе, не требующие высококачественного хост-процессора.
• Интеллектуальные панели управления дома:Компактный 5,0-дюймовый размер, емкостный мульти-тач и 900cd/m2 яркость делают его подходящим для настенных центральных устройств домашней автоматики, контроллеров климата,и интерфейсы системы безопасности видны даже в ярко освещенных помещениях.
• Морская и наружная приборостроение:Высокая яркость в сочетании с антиотражательным покрытием обеспечивает четкость при прямом солнечном свете, идеально подходит для приборных панелей судов, навигационных приборов GPS и наружного измерительного оборудования.
• Устройства медицинского мониторинга:Полный угол просмотра IPS и высокое соотношение контрастности позволяют читать многоугольные данные в клинических условиях, подходящие для мониторов пациентов, дисплеев инфузионных насосов и портативных диагностических терминалов.

Частые вопросы

Вопрос 1: Какие режимы SPI поддерживает этот дисплей?

Этот модуль поддерживает как D-SPI (один тракт передачи данных), так и Q-SPI (четверотракт передачи данных), конфигурируемые через контроллер EVE2 для увеличения пропускной способности в графически интенсивных приложениях.

Вопрос 2: Можно ли регулировать яркость?

Да, встроенный светодиодный драйвер (работающий с помощью управления EVE2 PWM) позволяет регулировать программное обеспечение яркости подсветки от 0 до 900cd/m2.

Q3: Требуется ли отдельный графический процессор или контроллер дисплея?

Интегрированный графический двигатель EVE2 управляет всеми процессами рендеринга, сенсорного декодирования и аудиовывода на борту, общаясь с MCU хоста с помощью простых команд SPI.

Вопрос 4: Какие жесты с касанием поддерживаются?

Проективная емкостная сенсорная панель поддерживает одноприкосновение, многоприкосновения (до 5 точек), потерее и прижатие к увеличению, настраиваемые с помощью сенсорного двигателя EVE2.

Q5: Можно ли настроить FPC и соединитель?

Chenghao предлагает индивидуальные контуры FPC, количество пин и тип соединителя (IDC, FFC, ZIF), чтобы соответствовать вашим конкретным требованиям к корпусу и интерфейсу.
