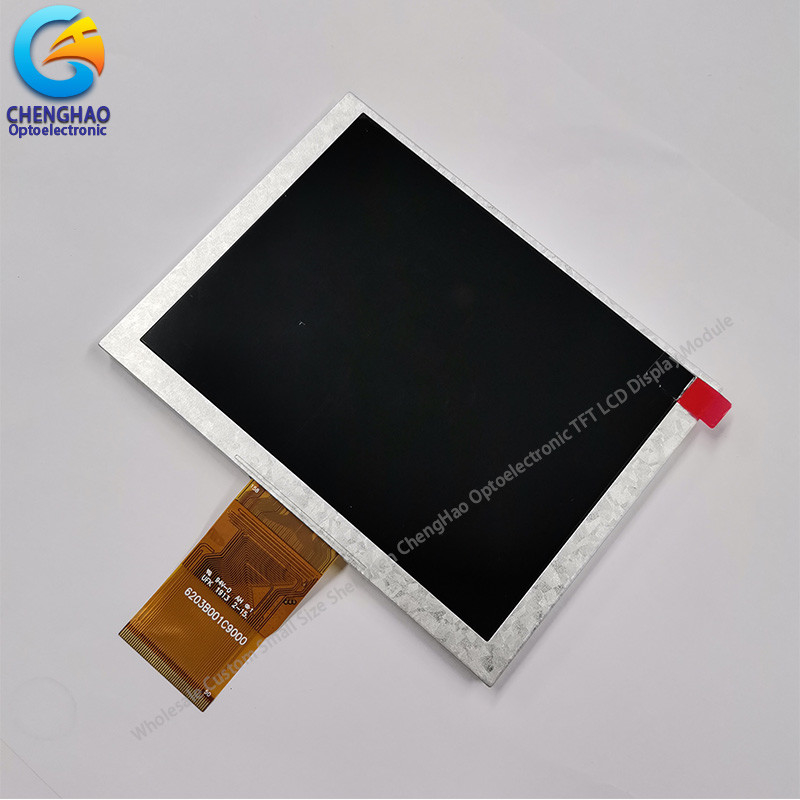

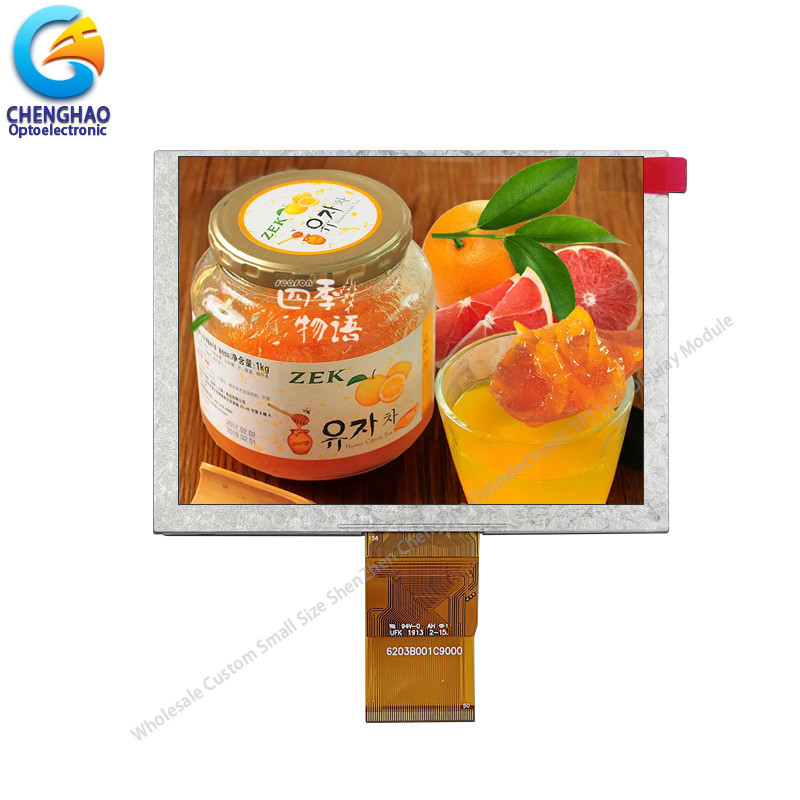

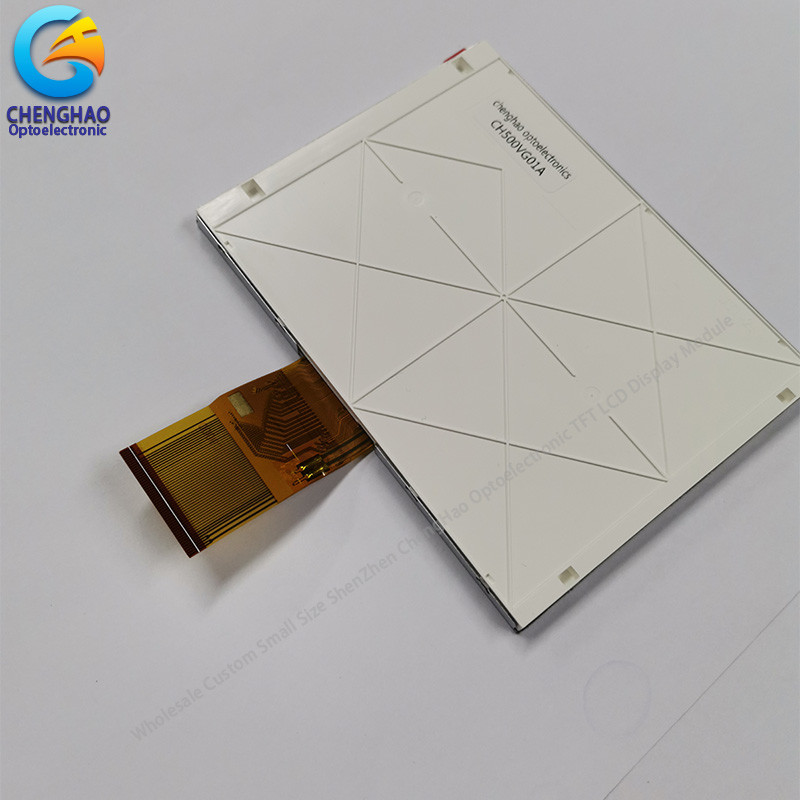

5.0 дюймовый цветный TFT LCD дисплей 50 пин 24 бит параллельный RGB интерфейс

Характер продукции

5.0 дюймовый цветный LCD дисплейный модуль 50 пин 24 бит параллельный RGB интерфейс

1. СпецификацияМодуль отображения жидкокристаллических изображений

2. Описание цветного экрана Tft LCD

* ChengHao Display model CH500VG01A представляет собой цветный активный матричный тонкопленочный транзистор (TFT) с жидкокристаллическим дисплеем (LCD), который использует аморфный кремний TFT в качестве коммутационного устройства.Эта модель состоит из ТФТ ЖК-панели, управляющий IC, заднего освещения и FPC.

* Этот TFT LCD имеет 5 дюймовую диагонально измеренную активную площадь дисплея с разрешением 640*480 точек.

* Драйвер, используемый в этом проекте, может отображать 16M цветов с 24-битным входом сигнала RGB и установлен на стекле, взаимосвязь через FPC включает компоненты для управления модулем дисплея.Поддержка24-битный параллельный интерфейс RGBинтерфейс.

* Комплект подсветки содержит 15 штук белых ламп LDE, что позволяет достичь яркости экрана 250 cd/m2.

* CH500VG01A сам по себе не имеет сенсорной панели, но сенсорная панель может быть установлена для клиентов в соответствии с требованиями клиента.

Кроме того, FPC также может быть настроен в соответствии с требованиями клиента, такими как изменение структуры подсветки и CTP, определение интерфейса и т. Д.
Соответствует требованиям RoHS и не содержит галогенов.

3. Рисунки модуля LCD дисплея

Примечания:
(1) Тип дисплея: 5" TFT
(2) Направление обзора:12:00
(3) Режим поляризатора:TN / Transmissive / Обычно белый
(4) Рабочая температура: -20 ~ 70 °C
(5) Температура хранения: -30 ~ 80 °C
(6) Толерантность к разметке: ±0.20
(8) Защита: ROHS

(9)Цвет Пикселя расположение: RGB вертикальная полоса


4. Быстрая детализация экрана панели LCD


* Название ЖК-дисплея: 5,0 дюймовый цветный ЖК-дисплей Модуль 50 пин 24 бит параллельный RGB интерфейс
* Часть No: CH500VG01A
* Размер: 5 "

* С сенсорной панелью или без нее: Нет
* Тип дисплея: 5-дюймовый Tft

*Массив цветовых фильтров: RGB вертикальная полоса
* Цвета дисплея: 16 М
* Разрешение (в пикселях): 640*480
* Направление просмотра: 12:00
* Режим отображения:TN / Transmissive / Обычно белый
* Общий размер:117.65×88.43×5.7 мм

* Активная зона:101.57×76.18 мм

* Светоспособность: нитки
* Контраст: 500:1
* Тип интерфейса:24-битный параллельный интерфейс RGB

* Ино No: 50
* Тип подсветки: 15 штук В то время как LED

*Масса: ТБД г

* Рабочая температура: -20 ~ +70 °C

* Температура хранения: -30 ~ +80 °C

Вопрос 1: Вы производитель?
О: Да, мы производитель.
Q2: Сколько времени у вас на доставку?
О: Обычно 3-5 рабочих дней после оплаты; Заказы на специальные требования, время доставки обсуждается.
Q3: Если продукция не может работать после получения, что мне делать?
О: Мы заменим новые предметы для вас сразу, а затем мы сделаем суждение по вопросу.
Q4: Принимаете ли вы дизайн OEM?
О: Да, мы можем спроектировать в соответствии с вашими требованиями, MOQ обычно 100-1000.
Вопрос 5: Принимаете ли вы оплату 30% заранее?
О: Да, мы можем. Мы можем начать готовить ваши товары, когда получим 30% оплаты, и отправить их после получения остальных 70% оплаты.
Вопрос 6: Какие условия оплаты вы принимаете?
A: Мы принимаем Paypal, T / T, Western Union, Wechat, Alipay, наличными (RMB или USD).
