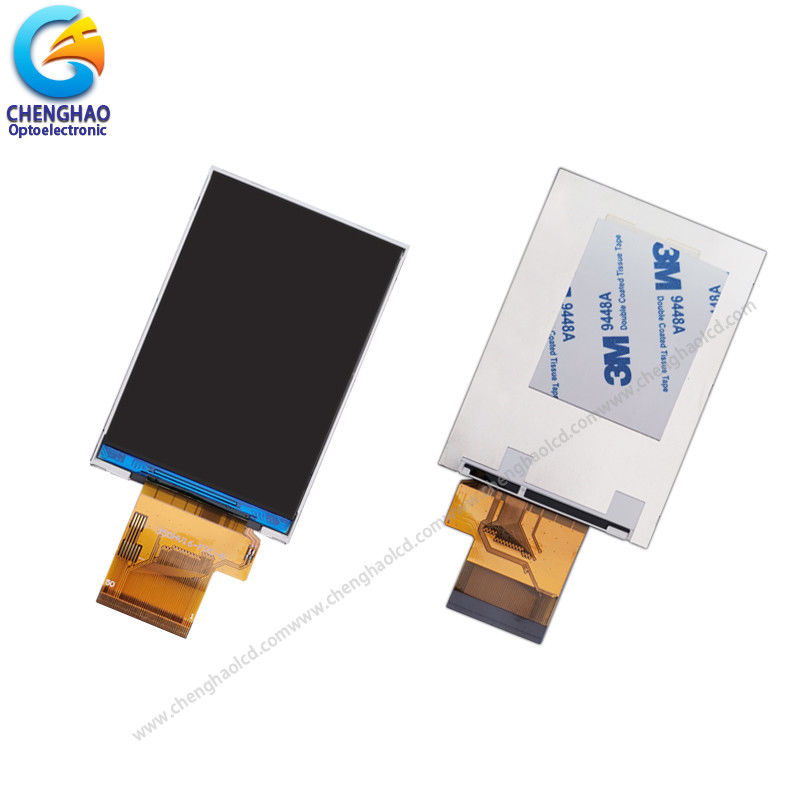

3.5 дюймовый Tn TFT LCD дисплей 320x480 Цветный LCD дисплей с ST7796

Характер продукции

3.5 дюймовый Tn TFT 320x480 Цветовой ЖК-дисплейный модуль с ST7796

1Спецификация LCD-модуля 320x480 тфт

2. Описание 3,5-дюймового модуля LCD tft

ChengHao Display model CH350HV16A представляет собой цветный активный матричный тонкопленочный транзистор (TFT) с жидкокристаллическим дисплеем (LCD), который использует аморфный кремний TFT в качестве коммутационного устройства.Эта модель состоит из ТФТ ЖК-панели, управляющий IC, подсветка (BL) и FPC.

Этот TFT LCD имеет 3,5 дюйма (вертикальный экран) диагонально измеренную активную площадь дисплея с разрешением 320 ((RGB) * 480.

Драйвер, используемый в этом проекте, является ST7796S и может отображать 16M цветов с 24-битным входом RGB-сигнала.Двигатель установлен на стекле и взаимосвязь через FPC, включая компоненты для управления модулем дисплея. Поддерживает SPI/RGB/MCU/MIPI мультиинтерфейс.

Этот модуль также может быть установлен с сенсорными модулями, такими как CTP или RTP.

Кроме того, FPC также может быть настроен в соответствии с требованиями клиента, такими как изменение структуры подсветки и CTP, определение интерфейса и т. Д.

Соответствует требованиям RoHS и не содержит галогенов.

3. Рисунки модуля SPIFT LCD

Примечания:
(1) Тип дисплея: 3,5 дюйма TFT
(2) Направление обзора: 6:00
(4) Режим поляризатора:Передача / положительно
(5) Рабочая температура: -20 ~ 70 °C
(6) Хранение при температуре: -30 ~ 80 °C
(7) Толерантность к разметке: ±0.20
(8) Защита: ROHS

4. Qucik Детали микроэлектрического LCD модуля

Тип ЖК-дисплея: 3,5 дюйма TFT
Расположение точек: 320 ((RGB) × 480 точек
Массив цветовых фильтров: RGB вертикальная полоса
Режим отображения:TN / Трансмиссия / Обычно белый
Направление просмотра: 6 часов
ИК водителя: ST7796S
Размер модуля: 55,66 ((W) × 85,04 ((H) × 2,4 ((T) мм
Активная зона:48.96 ((W) × 73.44 ((H) мм
Перекрёсток точки: 0,153 ((W) × 0,153 ((H) мм
Интерфейс:
4-линейный_8битный / 3-линейный_9битный SPI
8-/ 9-/16-/18-битный интерфейс системы серии 8080
16- и 18-битный интерфейс RGB
MIPI
Рабочая температура: -20 ~ +70 °C
Температура хранения: -30 ~ +80 °C
Заднее освещение: 6 белых светодиодов в серии
Масса: TBD g,
Продолжительность жизни: 200000 часов

5Применение модуля LCD
