4.3 дюйма 480x272 RGB TFT LCD дисплейный модуль с емкостной сенсорной панелью

Характер продукции

Описание продукта

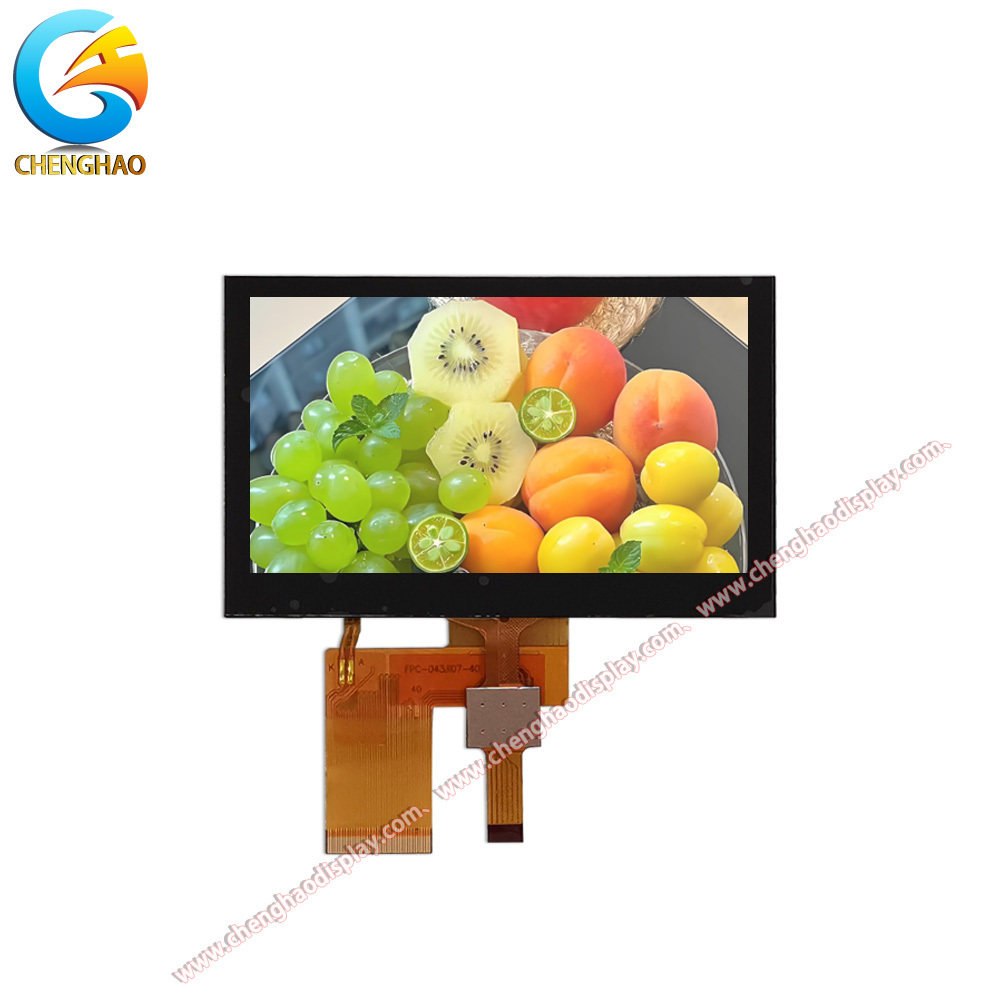

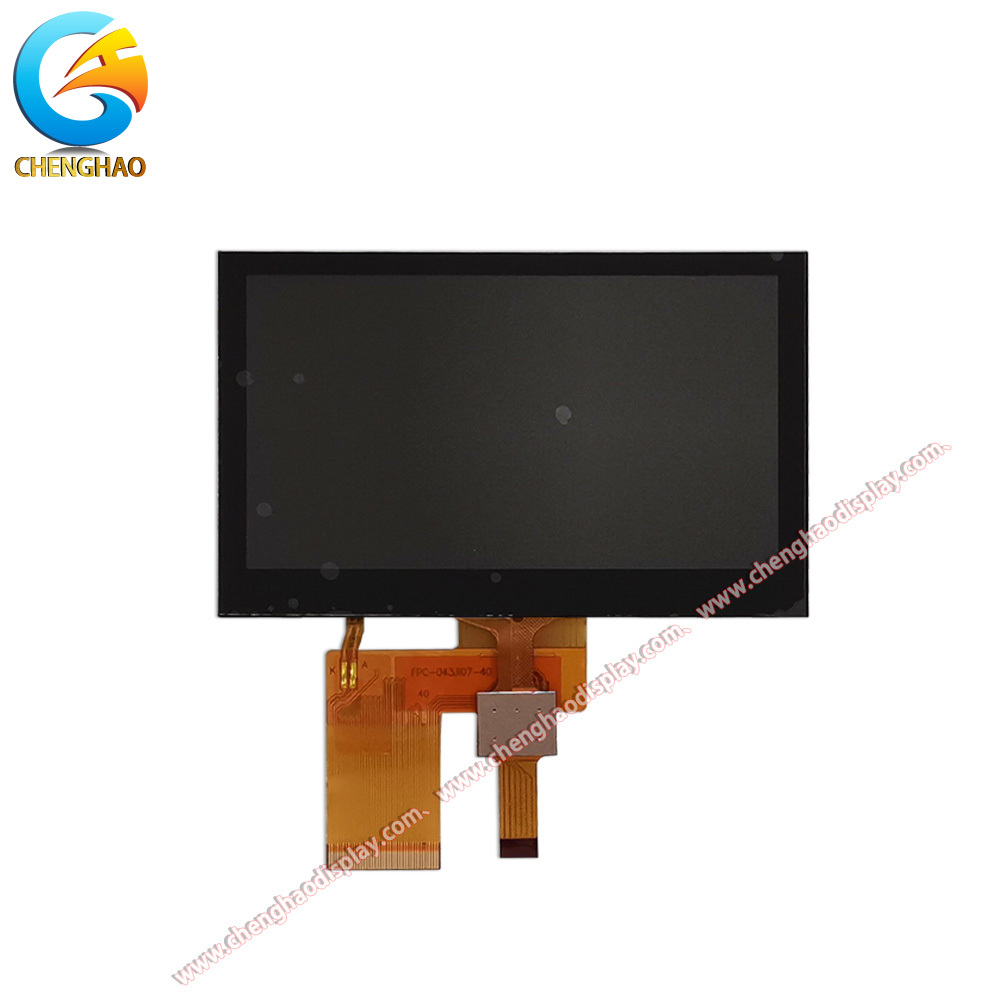

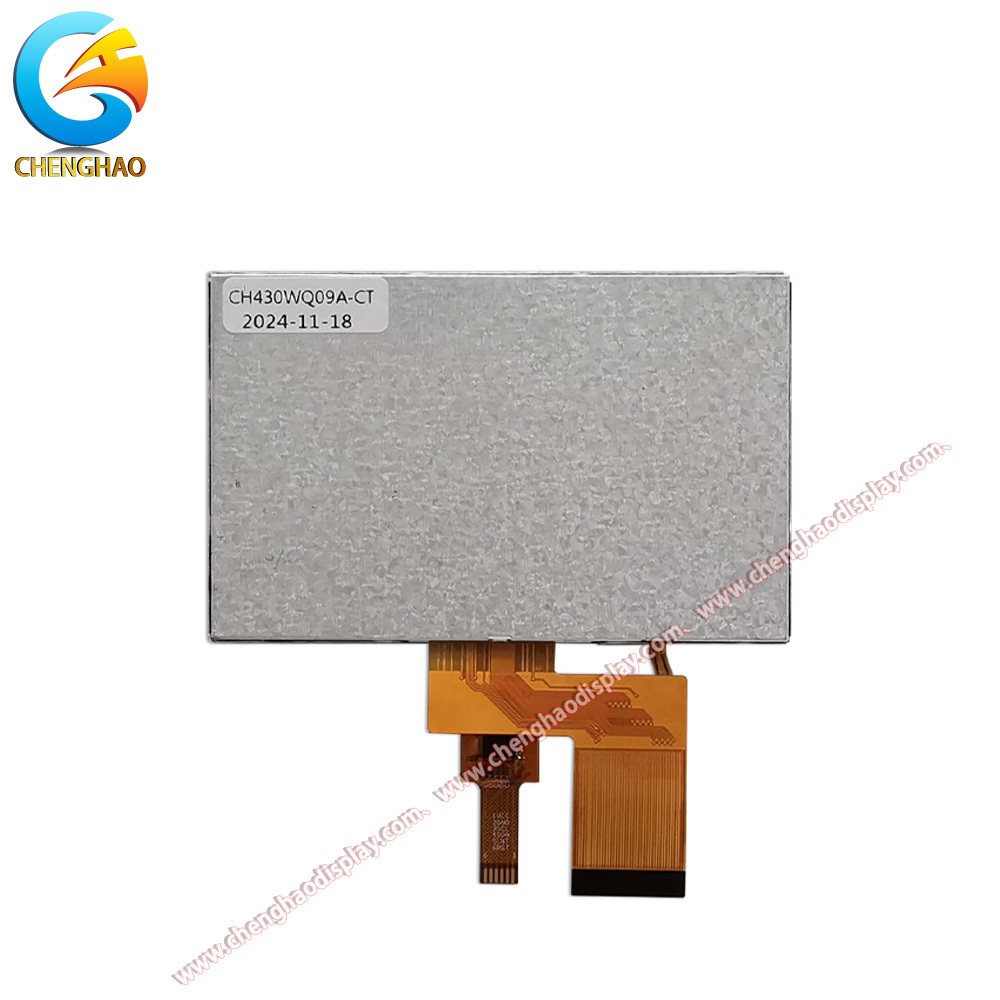

Нужен дисплей, который справляется как с графикой, так и с сенсорным вводом? CH430WQ09A-CTC — это 4,3-дюймовый TFT LCD модуль с разрешением 480x272. Он разработан для встраиваемых систем, панелей управления и HMI-приложений, где важен размер.

Емкостная сенсорная панель расположена прямо сверху и управляется контроллером FT5426. Таким образом, вы получаете многоточечный отклик без дополнительной сборки. Драйвер IC ***** управляет RGB-интерфейсом, обеспечивая стабильные цвета и четкие изображения через трансмиссивную панель со светодиодной подсветкой.

По температуре этот модуль работает без проблем в диапазоне от -20°C до +70°C. Это делает его надежным выбором для промышленного оборудования и полуоткрытых установок. А толщина всего 5,23 мм с 39-контактным FPC-разъемом не занимает много места внутри корпуса.

Особенности

• Разрешение WQVGA 480x272

Четкое изображение с RGB-расположением пикселей. Хорошо подходит для текста, значков и графических интерфейсов во встраиваемых приложениях.

• Встроенная емкостная сенсорная панель

Интегрированная CTP с IC FT5426 поддерживает многоточечный ввод. Защитное стекло имеет твердость 6H для устойчивости к царапинам, что способствует долговечности.

• Направление обзора 12 часов

Оптимизировано с верхней стороны. Подходит для приборных панелей, настенных дисплеев и вертикальных установок.

• Яркость 300 кд/м2

Стандартная яркость с трансмиссивным поляризатором. Хорошая читаемость в помещении и при естественном освещении.

• Широкий диапазон рабочих температур

Работает без проблем в диапазоне от -20°C до +70°C. Подходит для промышленного оборудования и полуоткрытого использования.

• Подключение по RGB-интерфейсу

Стандартный параллельный RGB-интерфейс с 39-контактным FPC. Легко подключается к прикладным процессорам и микроконтроллерам.

• Компактный дизайн модуля

Тонкий профиль общей толщиной 5,23 мм (включая CTP). Помещается в ограниченные пространства внутри корпуса устройства.

• Соответствие RoHS

Изготовлен с использованием экологически чистых материалов и процессов. Полностью соответствует требованиям RoHS для глобального распространения

Технические параметры

Модификация и кастомизация

Мы являемся производителем модулей дисплеев, что означает, что мы не просто продаем готовые компоненты. CH430WQ09A-CTC — это наша стандартная сборка, но мы можем многое в ней изменить.

Нужны разные уровни яркости? Мы можем это настроить. Хотите нестандартную форму FPC или другой тип интерфейса? Тоже возможно. Чувствительность емкостного сенсора, покрытие защитного стекла (антибликовое или антиотпечатки пальцев) и производительность ЭМС — все это также может быть изменено.

Если стандартный модуль не совсем подходит для вашего проекта, мы начнем с ваших спецификаций. Разрешение, яркость, интерфейс, настройка сенсора, механические размеры — все это может быть определено тем, что вам действительно нужно. Просто сообщите нам требования, и наши инженеры займутся этим.

Часто задаваемые вопросы

В: Можно ли настроить яркость и FPC CH430WQ09A-CTC?

О: Да. Мы можем настроить яркость (стандарт: 300 кд/м2), изменить форму FPC и назначение контактов, или отрегулировать интерфейс в соответствии с вашими потребностями.

В: Является ли Chenghao настоящим производителем LCD?

О: Да. У нас есть собственное производственное предприятие, и мы работаем с 2015 года. У нас есть сертификаты ISO 9001, ISO 14001, CE, RoHS и другие.

В: Каково минимальное количество заказа?

О: MOQ составляет 100 штук. Образцы отправляются в течение 3-7 рабочих дней. Массовые заказы выполняются в сроки, согласованные с вами.

В: Поддерживает ли он многоточечный ввод?

О: Да. Контроллер **** обрабатывает многоточечный ввод через стандартный I2C. Интеграция проста с большинством встраиваемых процессоров.

В: Каково типичное время выполнения заказа для массовых заказов?

О: Зависит от количества и текущего производства. Наша ежемесячная мощность обеспечивает своевременную доставку для большинства объемов. Свяжитесь с нашим отделом продаж для получения информации о сроках выполнения заказа.
