5-дюймовый IPS TFT ЖК-дисплей 1024x600 LVDS 500 нит для промышленных HMI

Описание продукта

CH500WS01A представляет собой 5,0 дюймовый модуль IPS TFT LCD дисплея с разрешением 1024 x (RGB) x 600 и 40-контактным интерфейсом LVDS. Он обеспечивает типичную яркость 500 cd/m2, 16,7 миллиона цветов,и направление просмотра 85/85/85/85 для последовательной четкости с нескольких позиций. Панель использует IPS передающий обычно черный режим с контуром 120,7 x 75,8 мм и активной площадью 108,03 x 64,8 мм. Рабочая температура колеблется от -20 до +70 градусов по Цельсию,при температуре хранения от -30 до +80 градусов ЦельсияМодуль не имеет сенсорной панели и предназначен для промышленных панелей HMI, приборов, терминалов управления и встроенных систем отображения, которые требуют стабильного интерфейса LVDS и долгосрочного питания.

Характеристики продукта

• Разрешение 1024 x (RGB) x 600 обеспечивает четкий текст, графики и контент интерфейса оператора.
• Типичная яркость 500 cd/m2 обеспечивает четкое просмотр в большинстве помещений и контролируемых промышленных условиях.
• Технология IPS с направлением обзора 85/85/85/85 обеспечивает консистенцию изображения со всех сторон.
• 40-контактный интерфейс LVDS упрощает интеграцию с промышленными панелями управления и платформами дисплейных контроллеров.

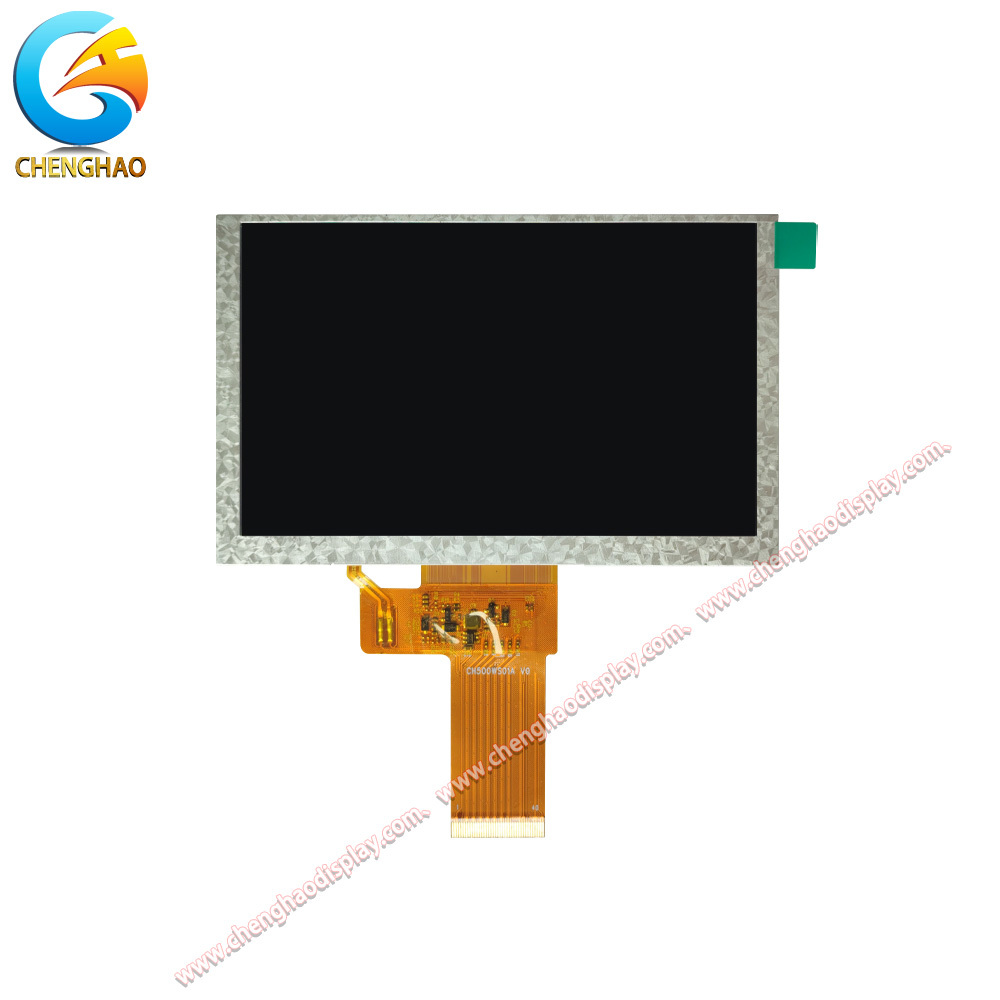

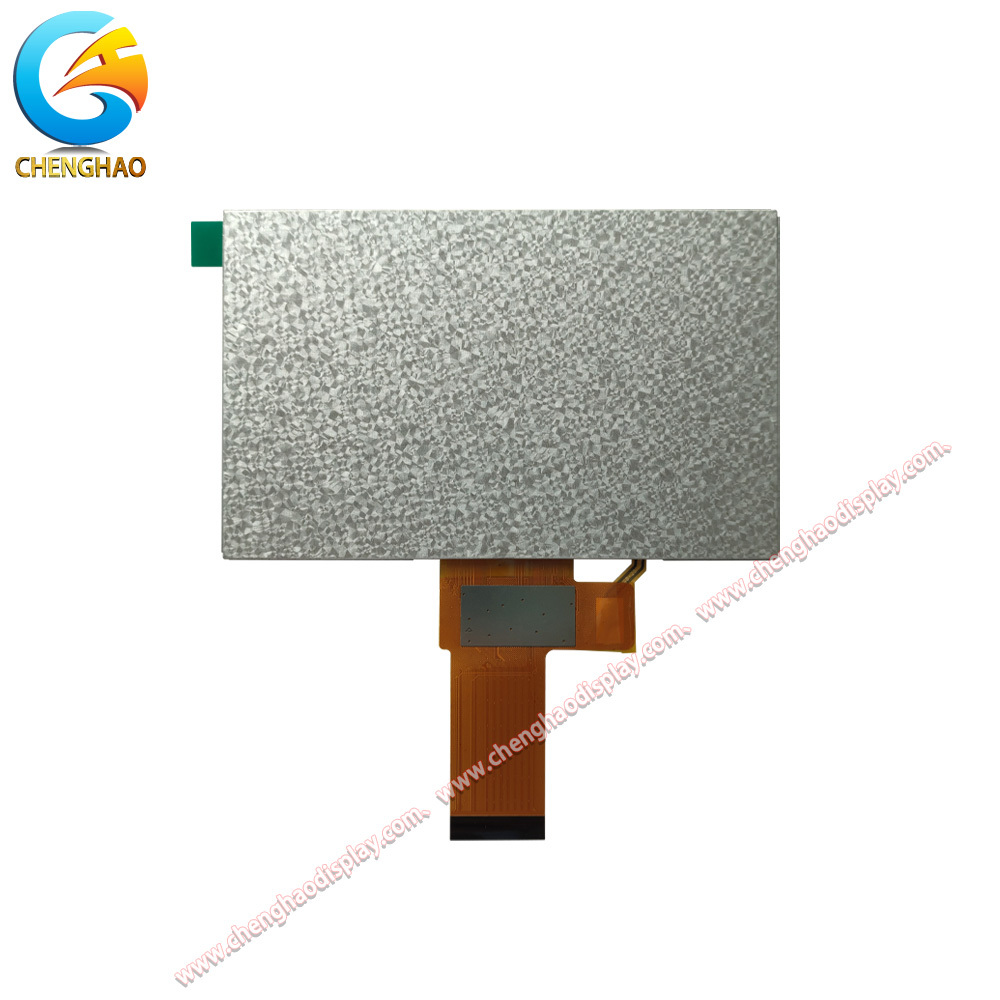

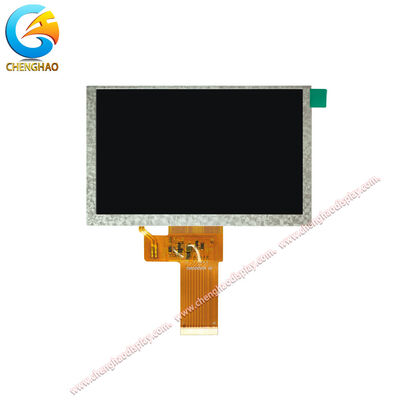

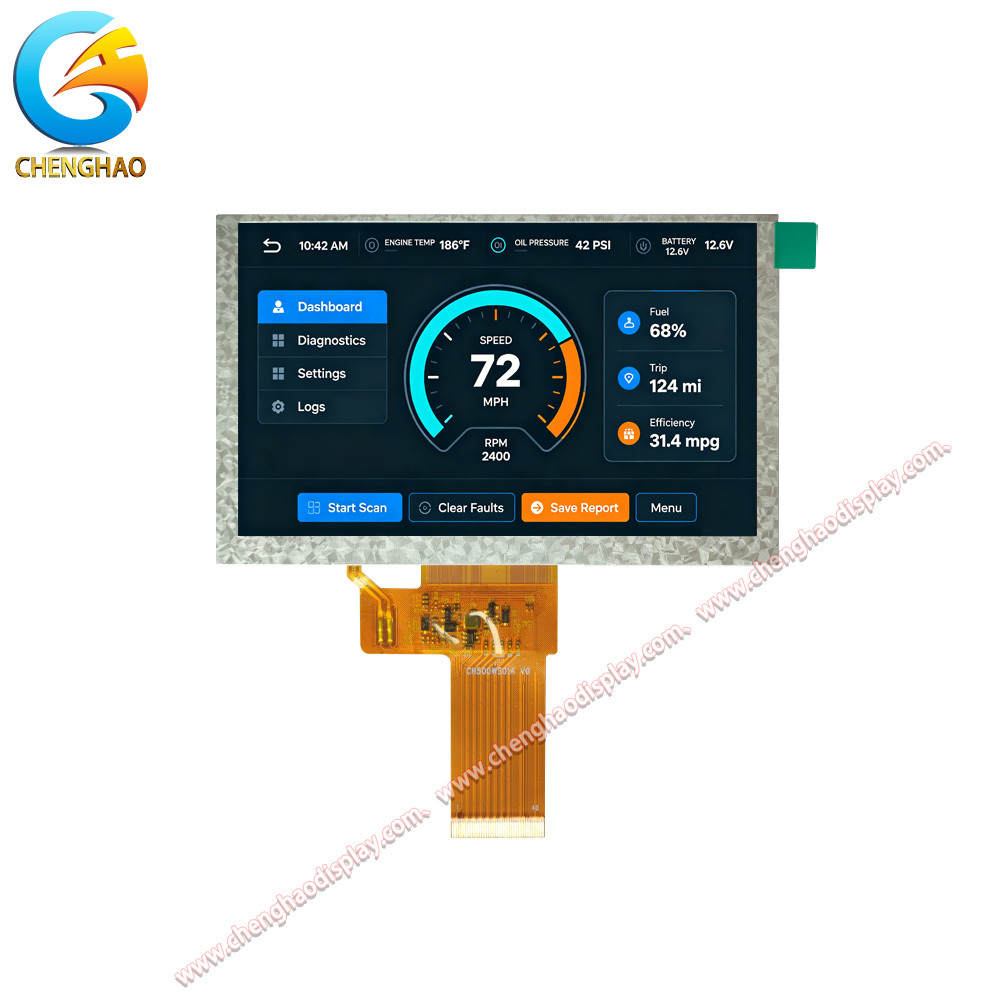

Рисунок продукта

Подробная спецификация

Персонализированное введение

Chenghao предоставляет услуги по настройке модулей дисплеев для TFT LCD модулей, моно-LCD дисплеев, цветовых OLED модулей и моно-OLED модулей.выбор интерфейса, настройка яркости, интеграция с сенсорными устройствами, обработка поверхности против бликов и дизайн стекла крышки.

• Настройка FPC включает в себя контур, длину, количество штифтов и расположение разъемов.
• Варианты интерфейсов включают LVDS, SPI, MCU, RGB, MIPI, EDP и HDMI.
• Яркость может быть настроена для стандартного использования в помещении или в условиях более высокого освещения.
• Доступны конфигурации емкостного касания, резистивного касания и без касания.
• Обработка поверхности AG может уменьшить отражения в ярких зонах установки.
• Стекло покрытия можно настроить по толщине, форме, цвету и шелковой печати.

Случаи применения

• Промышленные панели HMI:Разрешение 1024 x 600 и интерфейс LVDS поддерживают четкие приборные панели оператора, экраны состояния машины и терминалы управления.
• Оборудование для испытаний и измерений:Широкие углы просмотра и стабильная цветовая производительность помогают техникам читать волновые формы, значения и меню с разных позиций.
• Киоски и терминалы управления:Компактный 5,0-дюймовый контур и 40-прикольный интерфейс упрощают интеграцию в ограниченные пространством встроенные системы.
• Оборудование управления зданием:Дисплей 500 cd/m2 и широкий диапазон температур обеспечивают надежную работу в контролируемой помещении.
