2.8-дюймовый IPS TFT ЖК-дисплей 240x320 QSPI 300 нит для промышленного HMI

Описание продукта

CH280QV41A представляет собой 2,8-дюймовый модуль IPS TFT LCD дисплея с разрешением 240 x (RGB) x 320 и 40-контактным интерфейсом QSPI. Он обеспечивает типичную яркость 300 cd/m2, 262K цветов,и направление просмотра 80/80/80/80 для постоянной четкости с нескольких позиций. Панель использует IPS передающий обычно черный режим с контуром 50,00 x 69,20 мм и активной площадью 43,20 x 57,60 мм. Рабочая температура колеблется от -20 до +70 градусов по Цельсию,при температуре хранения от -30 до +80 градусов ЦельсияЭтот безприкосновный модуль подходит для компактных промышленных панелей HMI, портативных инструментов, терминалов управления и встроенных систем отображения, которые требуют стабильного подключения QSPI.

Характеристики продукта

• Разрешение 240 x (RGB) x 320 поддерживает четкие меню формата портрета, значения и экраны состояния.
• 40-контактный интерфейс QSPI упрощает подключение к компактным встроенным контроллерам и дисплейным платформам.
• Направление обзора 80/80/80/80 обеспечивает консистенцию изображения с нескольких позиций оператора.
• Компактный 2,8-дюймовый дизайн без прикосновения подходит для ограниченного пространства промышленного и портативного оборудования.

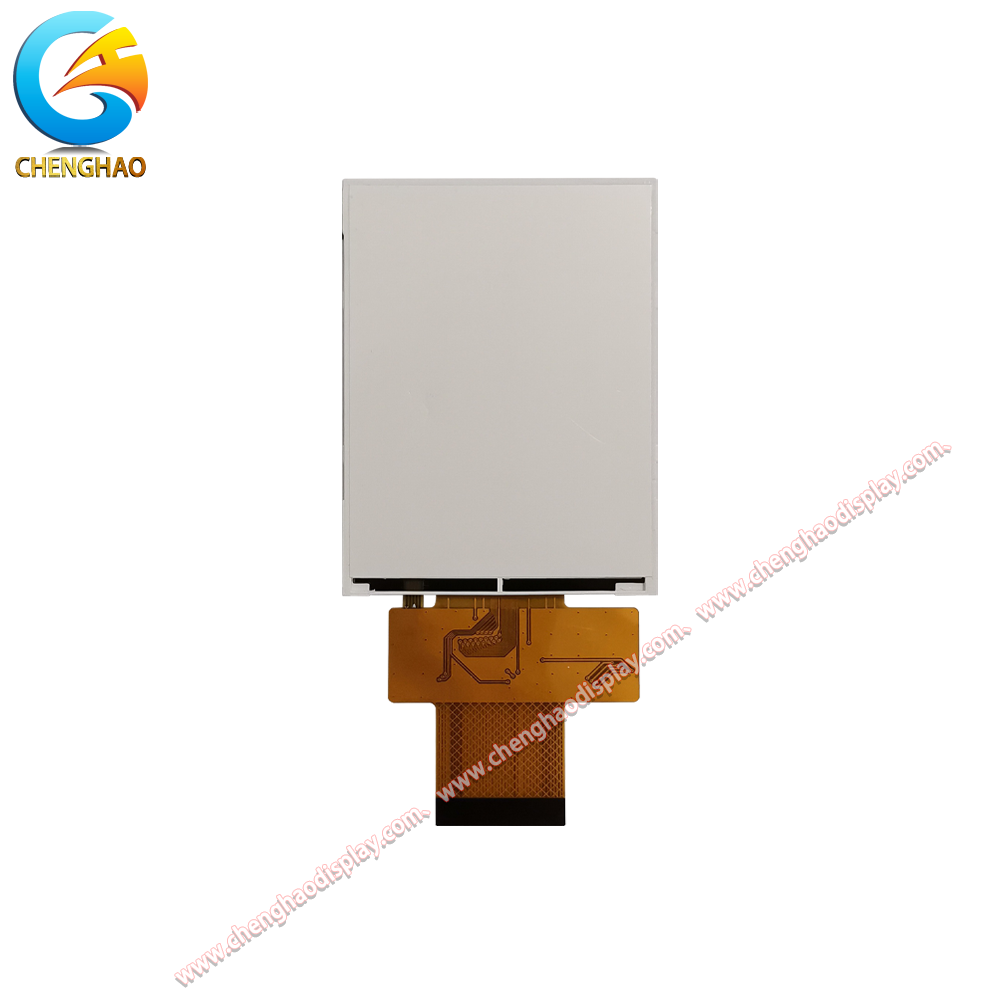

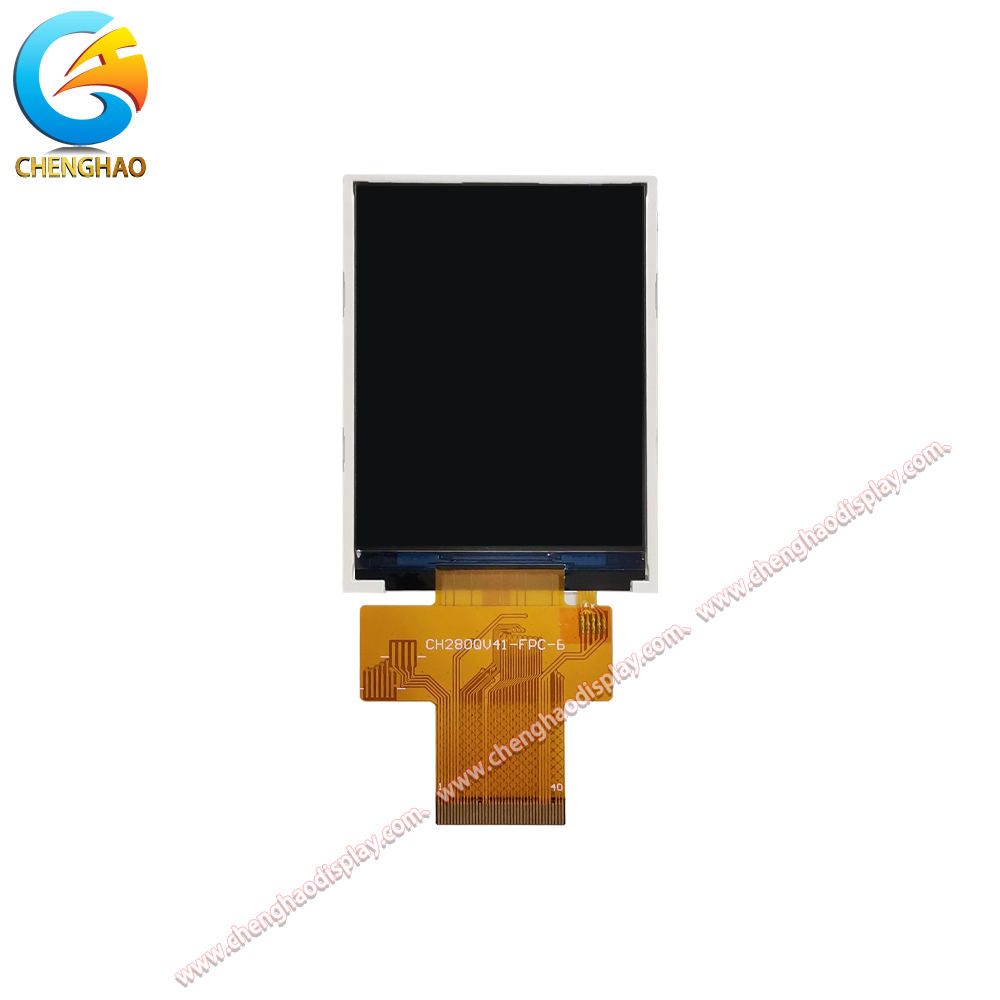

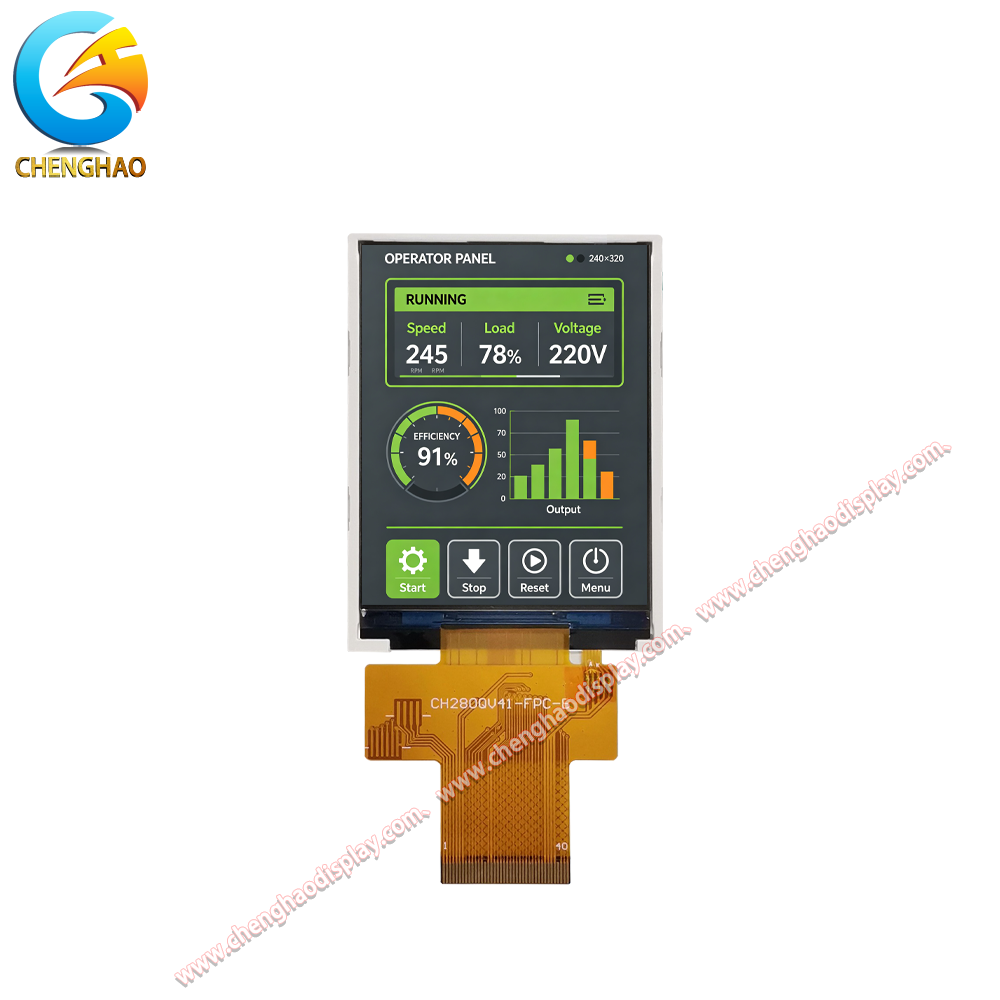

Рисунок продукта

Подробная спецификация

Персонализированное введение

Chenghao предоставляет услуги по настройке модулей дисплеев для TFT LCD модулей, моно-LCD дисплеев, цветовых OLED модулей и моно-OLED модулей.выбор интерфейса, настройка яркости, интеграция с сенсорными устройствами, обработка поверхности против бликов и дизайн стекла крышки.

• Настройка FPC включает в себя контур, длину, количество штифтов и расположение разъемов.
• Варианты интерфейсов включают QSPI, SPI, MCU, RGB, LVDS, MIPI, EDP и HDMI.
• Яркость может быть настроена для стандартного использования в помещении или в условиях более высокого освещения.
• Доступны конфигурации емкостного касания, резистивного касания и без касания.
• Обработка поверхности AG может уменьшить отражения в ярких зонах установки.
• Стекло покрытия можно настроить по толщине, форме, цвету и шелковой печати.

Случаи применения

• Компактные промышленные панели HMI:Портретная компоновка 240 x 320 и интерфейс QSPI поддерживают четкие элементы управления, значения и индикаторы состояния в небольшом оборудовании.
• Ручные приборы:Компактный 2,8-дюймовый контур и 40-прикольный FPC помогают встраивать измерительные инструменты и портативные устройства управления с ограниченным внутренним пространством.
• Терминалы управления процессом:Направление просмотра 80/80/80/80 обеспечивает видимость показаний с разных позиций оператора на компактных блоках управления.
• Встроенные устройства мониторинга:Работа при широкой температуре и конструкция без прикосновения поддерживает надежное использование дисплея в контролируемом оборудовании для помещений.
